2026年课时提优计划作业本九年级物理上册苏科版第128页答案

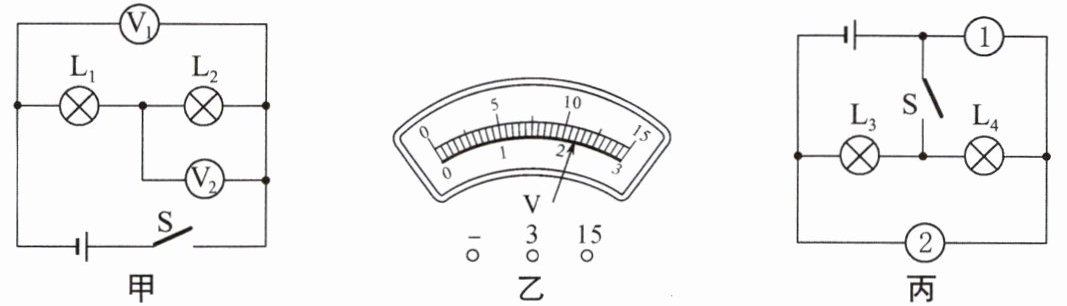

1. 小明根据如图甲所示的电路进行实验,当闭合开关时,用电器正常工作,电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的指针位置完全一样,如图乙所示,则$\mathrm{L}_{1}$两端的电压为
8.8
V,通过灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流之比为
1:1
.如图丙所示,当开关$\mathrm{S}$闭合后,要使灯泡$\mathrm{L}_{3}$、$\mathrm{L}_{4}$并联,则表1是
电压表
(选填“电压表”或“电流表”,下同),表2是
电流表
.

答案

1. 8.8 1∶1 电压表 电流表 解析:由题图甲可知,闭合开关后,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联在电路中,电压表$\mathrm{V}_{1}$测量电源电压,电压表$\mathrm{V}_{2}$测量灯泡$\mathrm{L}_{2}$两端的电压,所以电压表$\mathrm{V}_{1}$的示数大于电压表$\mathrm{V}_{2}$的示数,由题意可知,电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的指针位置完全一样,所以电压表$\mathrm{V}_{1}$选择的量程为0~15 V,示数$U=11\ \mathrm{V}$,电压表$\mathrm{V}_{2}$选择的量程为0~3 V,示数$U_{2}=2.2\ \mathrm{V}$,$\mathrm{L}_{1}$两端的电压$U_{1}=U-U_{2}=11\ \mathrm{V}-2.2\ \mathrm{V}=8.8\ \mathrm{V}$;串联电路中电流处处相等,所以通过灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流之比为1∶1;当开关S闭合后,表1与灯泡$\mathrm{L}_{4}$并联,则表1为电压表,表2与灯泡$\mathrm{L}_{4}$串联,则表2为电流表.

解析

【分析】
首先先分析图甲的电路:第一步先判断电路连接方式,去掉两个电压表后,能看到L₁和L₂是串联的,接着判断两个电压表的测量对象:V₁并联在电源两端,测的是电源总电压,V₂并联在L₂两端,测的是L₂的电压,因此V₁的示数一定大于V₂的示数。两个电压表指针位置完全相同,说明二者选用了不同的量程:V₁用的是0~15V大量程,V₂用的是0~3V小量程,按对应量程读数后,用串联电路总电压等于各部分电压之和的规律,就能算出L₁两端的电压。又因为串联电路电流处处相等,直接就能得到两个灯泡的电流之比。
接着分析图丙:要让L₃、L₄并联,电流从电源正极流出后需要分成两条独立路径,分别经过L₃和L₄再回到电源负极。电流表相当于导线,需要串联在被测电路中;电压表相当于开路,需要并联在被测电路两端,据此就能判断出表1和表2的类型。
【解析】
1. 图甲电路计算:
由图甲可知,L₁、L₂串联,电压表V₁测电源总电压U,电压表V₂测L₂两端的电压U₂,根据串联电路电压规律可得U>U₂。
两个电压表指针位置完全一致,说明V₁选用0~15V量程,分度值0.5V,读数为U=11V;V₂选用0~3V量程,分度值0.1V,读数为U₂=2.2V。
因此L₁两端的电压U₁=U-U₂=11V-2.2V=8.8V。
串联电路中各处电流相等,因此通过L₁和L₂的电流之比为1:1。
2. 图丙电表判断:
开关S闭合后,要使L₃、L₄并联,电流从电源正极流出后分为两条支路:一条支路经过L₃,另一条支路需要经过L₄,因此和L₄串联的表2必须相当于导线,为电流表;表1和L₄并联,不能让电流从表1直接流过造成短路,因此表1相当于开路,为电压表。
【答案】
8.8;1∶1;电压表;电流表
【知识点】
串联电路电压规律;串联电路电流特点;电表使用规则
【点评】
本题是电路分析的基础综合题,易错点是两个电压表指针位置相同时的量程区分,以及并联电路中电表类型的判断,解题时要牢记电流表等效为导线、电压表等效为开路的特点,结合串并联电路的电压电流规律分析即可。
【难度系数】
0.6

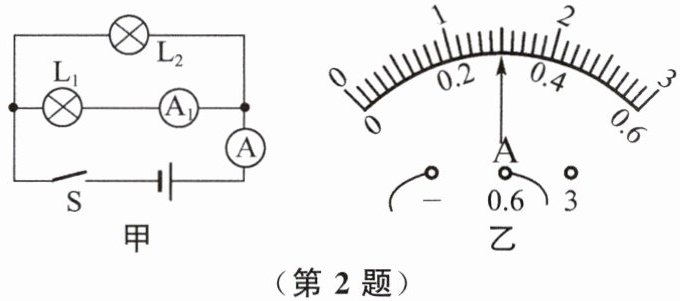

2. 如图甲所示的电路中,开关S闭合后,两个灯泡都发光,电流表$\mathrm{A}_1$的指针位置如图乙所示,则通过$\mathrm{L}_1$的电流为
0.3
A;接下来小明将$\mathrm{L}_2$换成$\mathrm{L}_3$,其他条件不变,闭合开关后,两个灯泡均发光,发现两个电流表的指针偏转角度相同,则通过$\mathrm{L}_3$的电流为
1.2
A.

答案

2. 0.3 1.2 解析:由题图甲可知,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流,电流表A测干路电流,由题图乙可知,电流表$\mathrm{A}_{1}$的量程为0~0.6 A,分度值为0.02 A,示数为0.3 A,即通过$\mathrm{L}_{1}$的电流为0.3 A;当将$\mathrm{L}_{2}$换成$\mathrm{L}_{3}$后,$\mathrm{L}_{1}$与$\mathrm{L}_{3}$并联,电流表$\mathrm{A}_{1}$仍测通过$\mathrm{L}_{1}$的电流,示数仍为0.3 A,电流表A仍测干路电流,由并联电路的电流规律可知,电流表A的示数应大于电流表$\mathrm{A}_{1}$的示数,而两个电流表指针偏转角度相同,所以电流表A的量程为0~3 A,示数为1.5 A,即干路电流$I=1.5\ \mathrm{A}$,则通过$\mathrm{L}_{3}$的电流$I_{3}=I-I_{1}=1.5\ \mathrm{A}-0.3\ \mathrm{A}=1.2\ \mathrm{A}$.

解析

【分析】
首先先识别图甲的电路连接:电流从电源正极流出经过电流表A后分为两条独立支路,一条支路经过L₂,另一条支路经过A₁和L₁,汇合后经过开关S回到电源负极,因此L₁和L₂为并联关系,电流表A₁单独测量L₁支路的电流,电流表A测量干路总电流。接下来读取A₁的示数,图乙中A1接线柱接的是0~0.6A量程,按对应分度值读数就能直接得到通过L₁的电流。第二步分析更换L₂为L₃的情况:L1两端电压和自身电阻都没有变化,因此通过L1的电流保持之前的数值不变;根据并联电路电流规律,干路总电流一定大于任意支路的电流,现在两个电流表指针偏转角度完全相同,说明干路的电流表A使用的是0~3A的大量程,同指针位置下大量程读数是小量程的5倍,由此算出干路总电流,再用总电流减去L1的支路电流,就能得到通过L3的电流。
【解析】
1. 电路性质判断:由图甲可知,L₁与L₂并联,电流表A₁测量通过L₁的支路电流,电流表A测量干路总电流。
2. 读取A₁的示数:图乙中电流表A₁选用0~0.6A量程,该量程分度值为0.02A,指针指向0.3A刻度处,因此通过L₁的电流I₁=0.3A。
3. 更换灯泡后的分析:将L₂换成L₃后,L₁与L₃并联,L₁两端电压、自身电阻均未改变,因此通过L₁的电流仍为0.3A。根据并联电路电流规律,干路电流I>I₁,两表指针偏转角度相同,说明干路电流表A选用0~3A量程,同指针位置下大量程读数是小量程的5倍,因此干路总电流I=5×0.3A=1.5A。
4. 计算通过L₃的电流:根据并联电路电流规律I=I₁+I₃,可得I₃=I-I₁=1.5A-0.3A=1.2A。
【答案】
0.3;1.2
【知识点】
并联电路电流规律,电流表读数
【点评】
本题结合并联电路场景考察电流表读数和并联电流规律,易错点是两个电流表指针偏转角度相同时,容易忽略干路电流表量程更大、读数是支路电流表5倍的隐含条件,需要学生结合并联电流的大小关系判断两个电流表的量程差异,对学生的逻辑推导能力有一定要求。
【难度系数】
0.6
3. 在如图所示的电路中,下列分析正确的是(
C


A.只闭合$\mathrm{S}_{1}$时,$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$不发光,$\mathrm{A}_{1}$测通过$\mathrm{L}_{2}$的电流
B.只闭合$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$不发光,$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流
C.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数相等

答案

3. C 解析:由题图可知,只闭合$\mathrm{S}_{1}$时,电路为$\mathrm{L}_{1}$的简单电路,此时$\mathrm{L}_{1}$发光,$\mathrm{L}_{2}$不发光,$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流,A错误;只闭合$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不发光,两个电流表的示数都为零,B错误;闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,$\mathrm{A}_{1}$测干路电流,$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流,C正确,D错误.

解析

【分析】
这道题的核心是用电流流向法,分不同开关闭合的情况逐一排查电路状态:我们需要逐个验证每个选项对应的开关组合,沿着电流从电源正极出发回到负极的路径走,先判断电路是通路、断路还是短路,再确定用电器的连接方式,最后判断电流表和哪个用电器串联,就能确定它测量的是哪个用电器的电流。先分析只闭合S₁的情况,此时S₂断开,L₂所在支路没有接入电路,只有L₁接入电路;再分析只闭合S₂的情况,此时S₁断开,整个电路没有闭合回路,属于断路;最后分析两个开关都闭合的情况,电流会分成两条独立支路分别经过两个灯泡,属于并联电路,对应判断电流表的测量对象就能选出正确答案。
【解析】
我们分三种开关状态逐一分析:
1. 只闭合S₁时:电流路径为电源正极→电流表A₁→灯泡L₁→开关S₁→电源负极,L₂所在支路处于断开状态,因此L₁发光、L₂不发光,A₁测量的是通过L₁的电流,因此选项A错误。
2. 只闭合S₂时:开关S₁处于断开状态,整个电路没有形成闭合通路,属于断路,因此L₁、L₂都不发光,两个电流表的示数都为0,选项B错误。
3. 同时闭合S₁、S₂时:电流从电源正极流出经过A₁后分为两条独立支路:第一条支路:A₁→L₁→S₁→电源负极;第二条支路:A₁→S₂→L₂→A₂→S₁→电源负极,因此L₁、L₂为并联关系,A₂与L₂串联,测量通过L₂的电流,A₁在干路测量干路总电流,因此选项C正确,选项D中“L₁、L₂串联”的描述错误。
【答案】
C
【知识点】
电路动态分析,电流表使用,并联电路判断
【点评】
本题是初中电路识别的常规基础题,重点考察学生通过电流流向法判断电路连接方式的能力,易错点是容易误判只闭合S₂时的断路状态,以及混淆两个电流表的测量对象,解题时沿着电流走向逐段排查通路,就可以快速排除错误选项。
【难度系数】
0.7
4. 如图所示的电路中,甲、乙、丙是连接在电路中的三只电学仪表. 闭合开关 S 后,灯 $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ 均正常发光.下列说法正确的是(
B


A.甲、乙、丙可以都是电流表
B.若两灯串联,则甲、丙是电压表,乙是电流表
C.若丙是电压表,则甲、乙是电流表
D.若两灯并联,则甲表示数大于丙表示数

答案

4. B 解析:由题图可知,若甲、乙都是电流表,则电源被短路,A、C错误;若两灯串联,则乙是电流表,甲、丙是电压表,B正确;若两灯并联,则乙是电压表,甲、丙是电流表,丙表测干路电流,甲表测通过$\mathrm{L}_{2}$的电流,根据并联电路电流规律可知,丙表示数大于甲表示数,D错误.

解析

【分析】
我们首先要明确电流表和电压表的基本使用特性:电流表必须串联在电路中,相当于导线;电压表必须并联在电路中,相当于开路。解题时可以用假设验证法,逐个对每个选项的假设进行推导,判断对应的电路是否能满足L₁、L₂都正常发光的条件,排除出现电源短路、灯泡被短路的错误情况,最终选出正确选项。先验证全电流表的情况,很容易发现会直接短路电源,再分别验证串联、并联的电表配置是否符合要求,逐一排除错误选项即可得到答案。
【解析】
解:根据电流表串联等效导线、电压表并联等效开路的特性,逐一分析选项:
1. 分析选项A:若甲、乙、丙均为电流表,三根导线直接连通电源正负极,发生电源短路,两灯均无法发光,不符合题意,A错误。
2. 分析选项B:若两灯串联,电流只有唯一一条通路:电源正极→L₁→L₂→乙表→开关S→电源负极,此时甲、丙不能让电流通过,需等效为开路,因此甲、丙是电压表,乙串联在电路中为电流表,两灯均可正常发光,符合要求,B正确。
3. 分析选项C:若丙是电压表,甲、乙是电流表,电流表甲会直接短路L₂,同时甲、乙两个电流表直接连通电源两端,造成电源短路,两灯都不能正常工作,C错误。
4. 分析选项D:若两灯并联,电流分为两条支路:①电源正极→L₁→丙→开关→电源负极;②电源正极→甲→L₂→丙→开关→电源负极,此时乙并联在电源两端为电压表,甲测量L₂的支路电流,丙测量干路总电流,根据并联电路电流规律,干路电流等于两支路电流之和,因此丙表示数大于甲表示数,D错误。
【答案】
B
【知识点】
电流表的使用,电压表的使用,并联电路电流规律
【点评】
本题属于电路电表判断的经典题型,核心考察学生对电流表、电压表特性的掌握,通过假设法验证不同电路结构下的电表属性,需要学生注意规避电源短路、用电器短路的错误电路情况,区分串并联电路的电流路径特点,对基础电路分析能力有一定要求。
【难度系数】
0.6
5. 在如图所示的电路中,电压表 $\mathrm{V}_1$、$\mathrm{V}_2$、$\mathrm{V}_3$ 的示数分别为 $U_1$、$U_2$ 和 $U_3$,电流表 $\mathrm{A}_1$、$\mathrm{A}_2$ 的示数分别为 $I_1$ 和 $I_2$,则下列判断正确的是(
B


A.$U_1=U_2=U_3,I_1=I_2$
B.$U_1+U_2=U_3,I_1=I_2$
C.$U_1=U_2=U_3,I_1>I_2$
D.$U_1=U_2+U_3,I_1=I_2$

答案

5. B 解析:由题图可知,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,根据串联电路中电流处处相等可知,电流表$\mathrm{A}_{1}$与电流表$\mathrm{A}_{2}$示数相等,即$I_{1}=I_{2}$;串联电路的总电压等于各用电器两端电压之和,由题图可知,电压表$\mathrm{V}_{3}$测电源电压,电压表$\mathrm{V}_{2}$测灯泡$\mathrm{L}_{2}$两端的电压,电压表$\mathrm{V}_{1}$测灯泡$\mathrm{L}_{1}$两端的电压,故$U_{1}+U_{2}=U_{3}$.

解析

【分析】
解题时第一步要先简化电路:由于电流表电阻极小可等效为导线,电压表电阻极大可等效为开路,暂时去掉所有电压表后,可以清晰看到电流从电源正极流出,依次经过A₁、L₁、L₂、A₂、开关回到电源负极,因此L₁和L₂是串联关系。接下来根据串联电路的电流特点,串联电路中各处电流都相等,就能得到两个电流表的示数关系I₁=I₂。之后再逐一判断三个电压表的测量对象:V₁并联在L₁两端,测量L₁的电压;V₂并联在L₂两端,测量L₂的电压;V₃并联在电源两端,测量电路的总电压。最后根据串联电路的电压规律,总电压等于各部分用电器两端电压之和,就能得到U₁+U₂=U₃,对应选出正确选项。
【解析】
1. 简化电路判断连接方式:将电流表等效为导线、电压表等效为开路后,电流只有一条路径,依次经过L₁、L₂,因此两灯为串联关系。
2. 分析电流关系:串联电路中各处电流相等,两个电流表都串联在电路的唯一路径中,因此可得I₁=I₂。
3. 判断电压表测量对象:
电压表V₁并联在L₁两端,测量L₁两端的电压;
电压表V₂并联在L₂两端,测量L₂两端的电压;
电压表V₃并联在电源两端,测量电路的总电压。
4. 结合串联电路电压规律:串联电路的总电压等于各部分电路两端电压之和,因此可得U₁+U₂=U₃。
综上可知I₁=I₂、U₁+U₂=U₃,选项B描述正确。
【答案】
B
【知识点】
串联电路电流规律
串联电路电压规律
电表测量判断
【点评】
本题属于电路分析的基础题型,易错点是初学者容易误将电路判断为并联,错判电压表的测量范围。解题的核心技巧是掌握“去表法”简化电路,先确定电路的连接方式,再逐一对应各电表的测量物理量,结合串并联电路的规律推导即可,整体难度不高,适合巩固串联电路的基本规律。
【难度系数】
0.7
