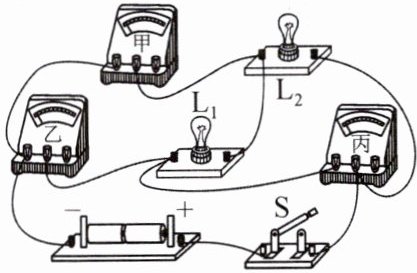

6. (2023·济南)如图所示的实物电路由电源、开关S、两个小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$和甲、乙、丙三个电表(电流表或电压表)组成.闭合开关S后,两个小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均能发光.下列关于甲、乙、丙三个电表的判断正确的是（
A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表
B
）A.甲是电压表,乙、丙是电流表
B.乙是电压表,甲、丙是电流表
C.甲是电流表,乙、丙是电压表
D.丙是电流表,甲、乙是电压表
答案
6. B 解析:若甲是电压表,乙、丙是电流表,则闭合开关后,电源短路,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不亮,A错误;若乙是电压表,甲、丙是电流表,则闭合开关后,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,均能发光,B正确;若甲是电流表,乙、丙是电压表,则闭合开关后,电路为$\mathrm{L}_{2}$的简单电路,$\mathrm{L}_{1}$不发光,$\mathrm{L}_{2}$发光,C错误;若丙是电流表,甲、乙为电压表,则电压表串联接入电路中,$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光,D错误.
解析
【分析】
首先明确电流表和电压表的核心特性：电流表需串联在电路中，等效为导线；电压表需并联在被测电路两端，等效为开路。题目要求闭合开关后两个小灯泡L₁、L₂都能发光，说明两灯都有电流通过，不能出现电源短路、用电器断路的情况。我们可以采用代入排除法，将每个选项给出的电表类型代入电路，逐一验证是否满足两灯都发光的条件，不符合要求的直接排除，即可得到正确答案。
【解析】
我们逐个对选项进行验证：
1. 验证选项A：若甲是电压表，乙、丙是电流表，电流从电源正极流出后，会经过开关S、丙电流表、乙电流表直接回到电源负极，发生电源短路，两灯均无电流通过，都不能发光，A错误。
2. 验证选项B：若乙是电压表，甲、丙是电流表，电流从电源正极流出后分为两条支路：一条支路经过L₁、甲电流表，另一条支路经过丙电流表、L₂，两条支路的电流汇合后经过开关S回到电源负极，L₁、L₂为并联关系，都有电流通过，均能发光，符合题目要求，B正确。
3. 验证选项C：若甲是电流表，乙、丙是电压表，丙电压表等效为开路，L₁所在支路没有完整通路，电路仅为L₂的简单电路，L₁不发光，不符合两灯都亮的要求，C错误。
4. 验证选项D：若丙是电流表，甲、乙是电压表，两个电压表等效为开路，串联接入电路后电路中电流几乎为零，两个灯泡都不能发光，D错误。
【答案】B
【知识点】电流表的使用，电压表的使用，电路状态判断
【点评】本题是电表判断的经典基础题型，解题核心是牢记电流表、电压表的等效特性，结合“两灯均发光”的限定条件，用代入排除法逐一验证选项即可快速得出结果，解题时要注意规避电源短路、用电器断路的错误情况。
【难度系数】0.7
首先明确电流表和电压表的核心特性：电流表需串联在电路中，等效为导线；电压表需并联在被测电路两端，等效为开路。题目要求闭合开关后两个小灯泡L₁、L₂都能发光，说明两灯都有电流通过，不能出现电源短路、用电器断路的情况。我们可以采用代入排除法，将每个选项给出的电表类型代入电路，逐一验证是否满足两灯都发光的条件，不符合要求的直接排除，即可得到正确答案。
【解析】
我们逐个对选项进行验证：
1. 验证选项A：若甲是电压表，乙、丙是电流表，电流从电源正极流出后，会经过开关S、丙电流表、乙电流表直接回到电源负极，发生电源短路，两灯均无电流通过，都不能发光，A错误。
2. 验证选项B：若乙是电压表，甲、丙是电流表，电流从电源正极流出后分为两条支路：一条支路经过L₁、甲电流表，另一条支路经过丙电流表、L₂，两条支路的电流汇合后经过开关S回到电源负极，L₁、L₂为并联关系，都有电流通过，均能发光，符合题目要求，B正确。
3. 验证选项C：若甲是电流表，乙、丙是电压表，丙电压表等效为开路，L₁所在支路没有完整通路，电路仅为L₂的简单电路，L₁不发光，不符合两灯都亮的要求，C错误。
4. 验证选项D：若丙是电流表，甲、乙是电压表，两个电压表等效为开路，串联接入电路后电路中电流几乎为零，两个灯泡都不能发光，D错误。
【答案】B
【知识点】电流表的使用，电压表的使用，电路状态判断
【点评】本题是电表判断的经典基础题型，解题核心是牢记电流表、电压表的等效特性，结合“两灯均发光”的限定条件，用代入排除法逐一验证选项即可快速得出结果，解题时要注意规避电源短路、用电器断路的错误情况。
【难度系数】0.7

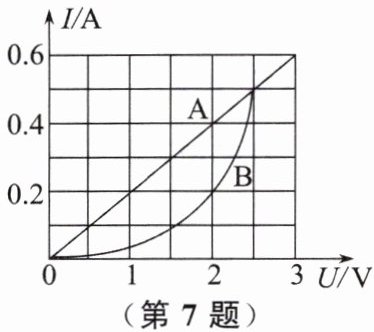

7. 有两个电路元件 A 和 B,通过元件 A、B 的电流与其两端电压的关系图像如图所示.若它们串联时电路中的电流为 0.2 A,并联在另一电路中时电源电压为 2.5 V,则串联时的 A、B 两端的总电压和并联时通过 A、B 的总电流分别为（
A.2 V、1 A
B.2 V、0.5 A
C.3 V、1 A
D.3 V、0.5 A
C
）A.2 V、1 A
B.2 V、0.5 A
C.3 V、1 A
D.3 V、0.5 A
答案
7. C 解析:若将A、B串联时电路中的电流为0.2 A,串联电路中各处的电流相等,则通过元件A、B的电流均为0.2 A,由题图可知,电路元件A和B两端的电压分别为$U_{\mathrm{A}}=1\ \mathrm{V}$、$U_{\mathrm{B}}=2\ \mathrm{V}$,则A、B两端的总电压$U=U_{\mathrm{A}}+U_{\mathrm{B}}=1\ \mathrm{V}+2\ \mathrm{V}=3\ \mathrm{V}$;A和B并联时,它们两端的电压相等,都等于电源电压,即$U'_{\mathrm{A}}=U'_{\mathrm{B}}=2.5\ \mathrm{V}$,由题图可知,通过A、B的电流分别为$I_{\mathrm{A}}=0.5\ \mathrm{A}$、$I_{\mathrm{B}}=0.5\ \mathrm{A}$,通过A、B的总电流,即干路电流$I=I_{\mathrm{A}}+I_{\mathrm{B}}=0.5\ \mathrm{A}+0.5\ \mathrm{A}=1\ \mathrm{A}$.C正确.
解析
【分析】
这道题需要结合串并联电路的规律，从I-U图像中提取对应物理量分步求解：
1. 先处理串联场景：串联电路的核心特点是各处电流相等，已知串联时电路电流为0.2A，说明A、B两个元件的电流都等于0.2A，接下来在图像中找到电流为0.2A时元件A、B各自对应的电压，根据串联电路总电压等于各部分电压之和，相加即可得到总电压。
2. 再处理并联场景：并联电路的核心特点是各支路两端电压相等，已知并联电源电压是2.5V，说明A、B两个元件两端的电压都等于2.5V，接下来在图像中找到电压为2.5V时元件A、B各自对应的电流，根据并联电路干路总电流等于各支路电流之和，相加即可得到总电流，最后匹配选项即可。
【解析】
① 串联场景计算：
串联电路中各处电流相等，当电路电流为0.2A时，通过A、B的电流均为0.2A。
从I-U图像读取数据：电流为0.2A时，元件A两端电压$U_A=1\ \mathrm{V}$，元件B两端电压$U_B=2\ \mathrm{V}$。
根据串联电路总电压规律，总电压：
$U=U_A+U_B=1\ \mathrm{V}+2\ \mathrm{V}=3\ \mathrm{V}$。
② 并联场景计算：
并联电路中各支路两端电压相等，等于电源电压，当电源电压为2.5V时，A、B两端的电压均为2.5V。
从I-U图像读取数据：电压为2.5V时，通过元件A的电流$I_A=0.5\ \mathrm{A}$，通过元件B的电流$I_B=0.5\ \mathrm{A}$。
根据并联电路干路电流规律，总电流：
$I=I_A+I_B=0.5\ \mathrm{A}+0.5\ \mathrm{A}=1\ \mathrm{A}$。
综上串联总电压为3V，并联总电流为1A，对应选项C。
【答案】C
【知识点】串联电路规律；并联电路规律；I-U图像分析
【点评】本题是电学基础常考题型，综合考察串并联电路的基本特性和从伏安特性曲线提取物理量的能力，解题的核心是明确不同电路场景的约束条件：串联时电流相等、并联时电压相等，避免混淆不同场景下电压、电流的对应关系。
【难度系数】0.7
这道题需要结合串并联电路的规律，从I-U图像中提取对应物理量分步求解：
1. 先处理串联场景：串联电路的核心特点是各处电流相等，已知串联时电路电流为0.2A，说明A、B两个元件的电流都等于0.2A，接下来在图像中找到电流为0.2A时元件A、B各自对应的电压，根据串联电路总电压等于各部分电压之和，相加即可得到总电压。
2. 再处理并联场景：并联电路的核心特点是各支路两端电压相等，已知并联电源电压是2.5V，说明A、B两个元件两端的电压都等于2.5V，接下来在图像中找到电压为2.5V时元件A、B各自对应的电流，根据并联电路干路总电流等于各支路电流之和，相加即可得到总电流，最后匹配选项即可。
【解析】
① 串联场景计算：
串联电路中各处电流相等，当电路电流为0.2A时，通过A、B的电流均为0.2A。
从I-U图像读取数据：电流为0.2A时，元件A两端电压$U_A=1\ \mathrm{V}$，元件B两端电压$U_B=2\ \mathrm{V}$。
根据串联电路总电压规律，总电压：
$U=U_A+U_B=1\ \mathrm{V}+2\ \mathrm{V}=3\ \mathrm{V}$。
② 并联场景计算：
并联电路中各支路两端电压相等，等于电源电压，当电源电压为2.5V时，A、B两端的电压均为2.5V。
从I-U图像读取数据：电压为2.5V时，通过元件A的电流$I_A=0.5\ \mathrm{A}$，通过元件B的电流$I_B=0.5\ \mathrm{A}$。
根据并联电路干路电流规律，总电流：
$I=I_A+I_B=0.5\ \mathrm{A}+0.5\ \mathrm{A}=1\ \mathrm{A}$。
综上串联总电压为3V，并联总电流为1A，对应选项C。
【答案】C
【知识点】串联电路规律；并联电路规律；I-U图像分析
【点评】本题是电学基础常考题型，综合考察串并联电路的基本特性和从伏安特性曲线提取物理量的能力，解题的核心是明确不同电路场景的约束条件：串联时电流相等、并联时电压相等，避免混淆不同场景下电压、电流的对应关系。
【难度系数】0.7

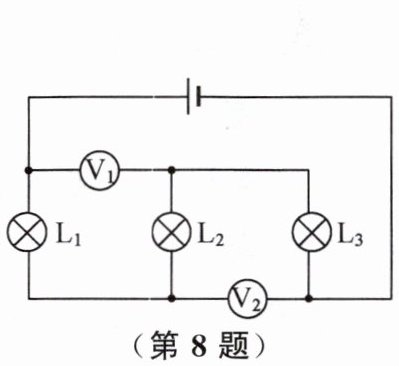

8. 如图所示,下列说法错误的是
（
A.这是一个串联电路,电压表$\mathrm{V}_{2}$测电源电压
B.把图中电压表换成电流表,则电路成为并联电路
C.图中电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压之和
D.如果图中的三个灯泡完全相同,则两个电压表的示数也一定相同
（
A
）A.这是一个串联电路,电压表$\mathrm{V}_{2}$测电源电压
B.把图中电压表换成电流表,则电路成为并联电路
C.图中电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压之和
D.如果图中的三个灯泡完全相同,则两个电压表的示数也一定相同
答案
8. A 解析:由题图可知,电路中的电流只有一条路径,即从电源正极出发,经过灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$回到负极,故是串联电路,电压表$\mathrm{V}_{2}$测量的是$\mathrm{L}_{2}$和$\mathrm{L}_{3}$两端的电压之和,电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端电压之和,A错误,C正确;把题图中电压表换成电流表后,由于电流表相当于导线,所以三个灯泡处于三条支路中,即三个灯泡并联,B正确;通过每个灯泡的电流相同,若灯泡的规格相同,则每个灯泡两端的电压相同,故两个电压表的示数也一定相同,D正确.
解析
【分析】
解这道题的思路是：第一步先等效处理电压表，由于电压表内阻极大，分析电路连接时可以将电压表等效为开路，先理清三个灯泡的电流路径，判断电路是串联还是并联；第二步再通过“电压表并联在哪些用电器两端”的规则，判断两个电压表的测量对象；第三步逐个核对四个选项的描述，找出错误的说法。整个过程不需要复杂计算，核心是准确识别电表测量对象和电路连接方式。
【解析】
1. 分析原电路连接：将电压表等效为开路后，电流从电源正极流出，只有一条路径，依次经过L₁、L₂、L₃回到电源负极，因此三个灯泡为串联关系。
2. 判断电压表测量对象：
电压表V₁的两个接线柱直接接在L₁左端和L₂右端，并联在L₁和L₂的两端，因此V₁测量L₁和L₂的总电压。
电压表V₂的两个接线柱直接接在L₂左端和L₃右端，并联在L₂和L₃的两端，因此V₂测量L₂和L₃的总电压，并非电源电压。
3. 逐一验证选项：
选项A：描述“V₂测电源电压”和推导结果不符，该说法错误。
选项B：将电压表换成电流表后，电流表等效为导线，电流从电源正极流出后分为三条独立支路，分别通过L₁、L₂、L₃回到负极，三个灯泡构成并联电路，该说法正确。
选项C：V₁测L₁和L₂两端电压之和，和推导结果一致，该说法正确。
选项D：三个灯泡完全相同时，串联电路电流处处相等，根据U=IR可知每个灯泡两端电压相等，设单个灯泡电压为U，则V₁示数为U+U=2U，V₂示数也为U+U=2U，两个电压表示数相同，该说法正确。
综上，错误的是选项A。
【答案】
A
【知识点】
串联电路识别，电压表测量判断，并联电路特点
【点评】
本题属于电路分析的基础易错题，很多同学容易误将V₂的测量对象判断为电源电压，解题时先把电压表等效开路、优先理清用电器连接方式的技巧可以大幅降低出错概率，同时也考察了串联电路分压规律的简单应用。
【难度系数】
0.6
解这道题的思路是：第一步先等效处理电压表，由于电压表内阻极大，分析电路连接时可以将电压表等效为开路，先理清三个灯泡的电流路径，判断电路是串联还是并联；第二步再通过“电压表并联在哪些用电器两端”的规则，判断两个电压表的测量对象；第三步逐个核对四个选项的描述，找出错误的说法。整个过程不需要复杂计算，核心是准确识别电表测量对象和电路连接方式。
【解析】
1. 分析原电路连接：将电压表等效为开路后，电流从电源正极流出，只有一条路径，依次经过L₁、L₂、L₃回到电源负极，因此三个灯泡为串联关系。
2. 判断电压表测量对象：
电压表V₁的两个接线柱直接接在L₁左端和L₂右端，并联在L₁和L₂的两端，因此V₁测量L₁和L₂的总电压。
电压表V₂的两个接线柱直接接在L₂左端和L₃右端，并联在L₂和L₃的两端，因此V₂测量L₂和L₃的总电压，并非电源电压。
3. 逐一验证选项：
选项A：描述“V₂测电源电压”和推导结果不符，该说法错误。
选项B：将电压表换成电流表后，电流表等效为导线，电流从电源正极流出后分为三条独立支路，分别通过L₁、L₂、L₃回到负极，三个灯泡构成并联电路，该说法正确。
选项C：V₁测L₁和L₂两端电压之和，和推导结果一致，该说法正确。
选项D：三个灯泡完全相同时，串联电路电流处处相等，根据U=IR可知每个灯泡两端电压相等，设单个灯泡电压为U，则V₁示数为U+U=2U，V₂示数也为U+U=2U，两个电压表示数相同，该说法正确。
综上，错误的是选项A。
【答案】
A
【知识点】
串联电路识别，电压表测量判断，并联电路特点
【点评】
本题属于电路分析的基础易错题，很多同学容易误将V₂的测量对象判断为电源电压，解题时先把电压表等效开路、优先理清用电器连接方式的技巧可以大幅降低出错概率，同时也考察了串联电路分压规律的简单应用。
【难度系数】
0.6

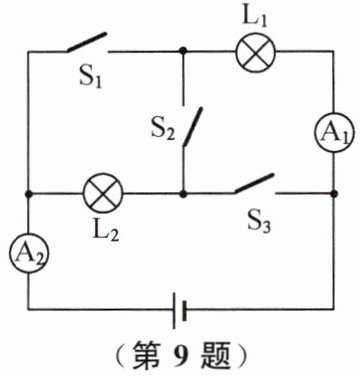

9. 根据电路图回答问题.
(1)若只闭合 $\mathrm{S}_2$,电流表 $\mathrm{A}_1$ 的示数为 0.2 A,则电流表 $\mathrm{A}_2$ 的示数为
(2)若要使两灯并联,应闭合开关
(3)当 $\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$ 均闭合时,电流表
(1)若只闭合 $\mathrm{S}_2$,电流表 $\mathrm{A}_1$ 的示数为 0.2 A,则电流表 $\mathrm{A}_2$ 的示数为
0.2
A.(2)若要使两灯并联,应闭合开关
$\mathrm{S}_{1}$和$\mathrm{S}_{3}$
,此时电流表 $\mathrm{A}_1$ 的示数为 0.6 A,电流表 $\mathrm{A}_2$ 的示数为 0.9 A,则通过灯 $\mathrm{L}_1$ 的电流为 0.6
A,通过灯 $\mathrm{L}_2$ 的电流为 0.3
A.(3)当 $\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$ 均闭合时,电流表
$\mathrm{A}_{2}$
会被烧坏.答案
9. (1)0.2 (2)$\mathrm{S}_{1}$和$\mathrm{S}_{3}$ 0.6 0.3 (3)$\mathrm{A}_{2}$ 解析:(1)若只闭合$\mathrm{S}_{2}$,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,串联电路中电流处处相等,电流表$\mathrm{A}_{1}$的示数为0.2 A,故电流表$\mathrm{A}_{2}$的示数也为0.2 A.(2)闭合开关$\mathrm{S}_{1}$和$\mathrm{S}_{3}$时,两灯并联,电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{1}$的电流,故通过灯$\mathrm{L}_{1}$的电流$I_{1}=0.6\ \mathrm{A}$;电流表$\mathrm{A}_{2}$测的是干路电流,并联电路中干路电流等于各支路电流之和,故通过灯$\mathrm{L}_{2}$的电流$I_{2}=I-I_{1}=0.9\ \mathrm{A}-0.6\ \mathrm{A}=0.3\ \mathrm{A}$.(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$均闭合时,电源短路,通过电流表$\mathrm{A}_{2}$的电流过大,电流表$\mathrm{A}_{2}$会被烧坏.
解析
【分析】
我们解题的核心思路是先根据开关的通断状态，逐一梳理对应状态下的电流路径，先判断电路的连接方式，再明确每个电流表测量的是哪部分的电流，最后结合串并联电路的电流规律求解：
1. 第一问：只闭合S₂时，S₁、S₃都断开，电流只有一条路径，依次经过L₁、L₂，两灯串联，根据串联电路电流处处相等的特点，就能直接得到A₂的示数。
2. 第二问：要让两灯并联，需要电流有两条独立的路径，分别通过L₁和L2，互不干扰，由此判断出需要闭合S₁和S₃、断开S₂；再看电流表位置，A₁和L₁串联，测L₁的电流，A₂在干路测总电流，根据并联电路干路电流等于各支路电流之和，就能算出L₂的电流。
3. 第三问：三个开关都闭合时，电流会绕过所有用电器，直接从电源正极通过导线回到负极，发生电源短路，此时电流全部从A₂所在的干路流过，电流过大就会烧坏A₂。
【解析】
(1) 若只闭合$\mathrm{S}_2$，$\mathrm{S}_1$、$\mathrm{S}_3$处于断开状态，电流路径为：电源正极→$\mathrm{A}_2$→$\mathrm{L}_2$→$\mathrm{S}_2$→$\mathrm{L}_1$→$\mathrm{A}_1$→电源负极，此时$\mathrm{L}_1$与$\mathrm{L}_2$串联。根据串联电路中各处电流相等的规律，已知$\mathrm{A}_1$示数为0.2A，因此$\mathrm{A}_2$的示数也为0.2A。
(2) 要使两灯并联，需要电流形成两条独立支路：第一条支路为电源正极→$\mathrm{A}_2$→$\mathrm{S}_3$→$\mathrm{A}_1$→$\mathrm{L}_1$→$\mathrm{S}_1$→电源负极，第二条支路为电源正极→$\mathrm{A}_2$→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极，因此需要闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$，断开$\mathrm{S}_2$。
此时电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量通过$\mathrm{L}_1$的电流，因此通过$\mathrm{L}_1$的电流$I_1=0.6\ \mathrm{A}$；电流表$\mathrm{A}_2$在干路，测量干路总电流，根据并联电路干路电流等于各支路电流之和，可得通过$\mathrm{L}_2$的电流$I_2=I_{\mathrm{总}}-I_1=0.9\ \mathrm{A}-0.6\ \mathrm{A}=0.3\ \mathrm{A}$。
(3) 当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电流路径为：电源正极→$\mathrm{A}_2$→$\mathrm{S}_3$→$\mathrm{S}_2$→$\mathrm{S}_1$→电源负极，电流不经过任何用电器，发生电源短路，此时电路中电流极大，全部电流都经过电流表$\mathrm{A}_2$，因此电流表$\mathrm{A}_2$会被烧坏。
【答案】
(1) 0.2
(2) $\mathrm{S}_{1}$和$\mathrm{S}_{3}$；0.6；0.3
(3) $\mathrm{A}_{2}$
【知识点】
串联电流规律，并联电流规律，电源短路
【点评】
本题是电路识别与电流规律应用的基础题型，核心考点是不同开关状态下的电路连接判断，解题的关键是准确画出电流路径，明确各电流表的测量对象，避免误判串并联关系和短路情况，适合巩固串并联电路的电流相关知识点。
【难度系数】
0.7
我们解题的核心思路是先根据开关的通断状态，逐一梳理对应状态下的电流路径，先判断电路的连接方式，再明确每个电流表测量的是哪部分的电流，最后结合串并联电路的电流规律求解：
1. 第一问：只闭合S₂时，S₁、S₃都断开，电流只有一条路径，依次经过L₁、L₂，两灯串联，根据串联电路电流处处相等的特点，就能直接得到A₂的示数。
2. 第二问：要让两灯并联，需要电流有两条独立的路径，分别通过L₁和L2，互不干扰，由此判断出需要闭合S₁和S₃、断开S₂；再看电流表位置，A₁和L₁串联，测L₁的电流，A₂在干路测总电流，根据并联电路干路电流等于各支路电流之和，就能算出L₂的电流。
3. 第三问：三个开关都闭合时，电流会绕过所有用电器，直接从电源正极通过导线回到负极，发生电源短路，此时电流全部从A₂所在的干路流过，电流过大就会烧坏A₂。
【解析】
(1) 若只闭合$\mathrm{S}_2$，$\mathrm{S}_1$、$\mathrm{S}_3$处于断开状态，电流路径为：电源正极→$\mathrm{A}_2$→$\mathrm{L}_2$→$\mathrm{S}_2$→$\mathrm{L}_1$→$\mathrm{A}_1$→电源负极，此时$\mathrm{L}_1$与$\mathrm{L}_2$串联。根据串联电路中各处电流相等的规律，已知$\mathrm{A}_1$示数为0.2A，因此$\mathrm{A}_2$的示数也为0.2A。
(2) 要使两灯并联，需要电流形成两条独立支路：第一条支路为电源正极→$\mathrm{A}_2$→$\mathrm{S}_3$→$\mathrm{A}_1$→$\mathrm{L}_1$→$\mathrm{S}_1$→电源负极，第二条支路为电源正极→$\mathrm{A}_2$→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极，因此需要闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$，断开$\mathrm{S}_2$。
此时电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量通过$\mathrm{L}_1$的电流，因此通过$\mathrm{L}_1$的电流$I_1=0.6\ \mathrm{A}$；电流表$\mathrm{A}_2$在干路，测量干路总电流，根据并联电路干路电流等于各支路电流之和，可得通过$\mathrm{L}_2$的电流$I_2=I_{\mathrm{总}}-I_1=0.9\ \mathrm{A}-0.6\ \mathrm{A}=0.3\ \mathrm{A}$。
(3) 当$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$均闭合时，电流路径为：电源正极→$\mathrm{A}_2$→$\mathrm{S}_3$→$\mathrm{S}_2$→$\mathrm{S}_1$→电源负极，电流不经过任何用电器，发生电源短路，此时电路中电流极大，全部电流都经过电流表$\mathrm{A}_2$，因此电流表$\mathrm{A}_2$会被烧坏。
【答案】
(1) 0.2
(2) $\mathrm{S}_{1}$和$\mathrm{S}_{3}$；0.6；0.3
(3) $\mathrm{A}_{2}$
【知识点】
串联电流规律，并联电流规律，电源短路
【点评】
本题是电路识别与电流规律应用的基础题型，核心考点是不同开关状态下的电路连接判断，解题的关键是准确画出电流路径，明确各电流表的测量对象，避免误判串并联关系和短路情况，适合巩固串并联电路的电流相关知识点。
【难度系数】
0.7

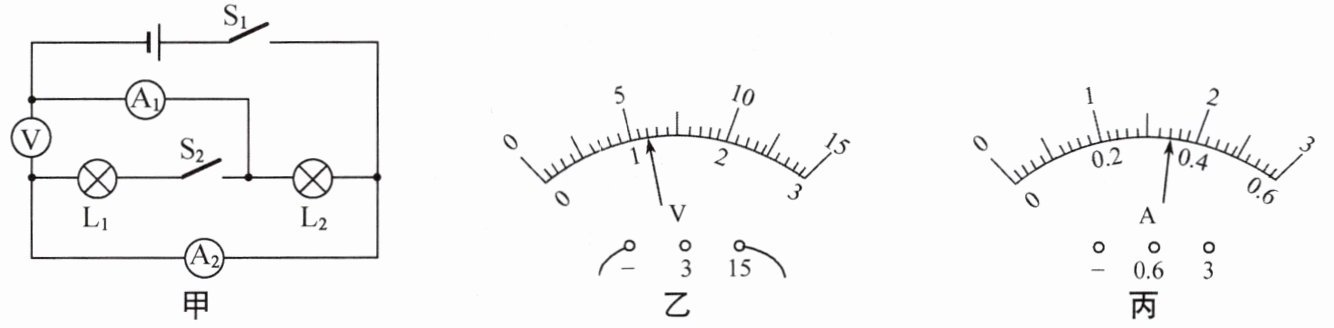

10. 如图甲所示，仅闭合开关$\mathrm{S}_{1}$，电压表的示数如图乙所示；再闭合$\mathrm{S}_{2}$，两个电流表的指针位置均如图丙所示。当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，两灯
并
联，通过$\mathrm{L}_{1}$的电流为0.34
$\mathrm{A}$，灯$\mathrm{L}_{1}$两端的电压为6
$\mathrm{V}$；当仅闭合$\mathrm{S}_{1}$时，电流表$\mathrm{A}_{1}$的示数为1.36
$\mathrm{A}$。答案
10. 并 0.34 6 1.36 解析:由题图甲可知,仅闭合开关$\mathrm{S}_{1}$,电路为$\mathrm{L}_{2}$的简单电路,电压表测电源电压,由题图乙可知,电压表使用“0~15 V”量程,分度值为0.5 V,示数为6 V.由题图甲可知,当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,两灯是并联的,电流表$\mathrm{A}_{1}$测干路电流,电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{1}$的电流,电流表$\mathrm{A}_{1}$示数应大于电流表$\mathrm{A}_{2}$示数,因两个电流表的指针位置相同,所以电流表$\mathrm{A}_{1}$使用“0~3 A”量程,分度值为0.1 A,示数为1.7 A,电流表$\mathrm{A}_{2}$使用“0~0.6 A”量程,分度值为0.02 A,示数为0.34 A,即通过灯$\mathrm{L}_{1}$的电流为0.34 A;根据并联电路电压特点可知,灯$\mathrm{L}_{1}$两端的电压等于电源电压,为6 V.当仅闭合$\mathrm{S}_{1}$时,只有$\mathrm{L}_{2}$连入电路中,电流表$\mathrm{A}_{1}$测通过$\mathrm{L}_{2}$的电流,此时通过$\mathrm{L}_{2}$的电流与开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时通过$\mathrm{L}_{2}$的电流相等,所以电流表$\mathrm{A}_{1}$的示数为$1.7\ \mathrm{A}-0.34\ \mathrm{A}=1.36\ \mathrm{A}$.
解析
【分析】
首先第一步先识别电路连接方式：先观察图甲，当S₁、S₂都闭合时，电流从电源正极流出后分为两条独立路径，分别经过L₁和L₂，因此两灯是并联关系。接下来分析仅闭合S₁的情况：此时电路只有L₂接入，电压表直接并联在电源两端，测电源电压，观察图乙电压表接的是0~15V量程，分度值0.5V，读出电源电压为6V。再分析S₁、S₂都闭合时的电流表：A₁在干路，测量干路总电流，A₂和L₁串联，测量L₁支路的电流，根据并联电路电流规律，干路电流一定大于支路电流，两个电流表指针偏转角度相同，说明二者量程不同：干路的A₁用的是0~3A大量程，分度值0.1A，读数为1.7A；测支路的A₂用的是0~0.6A小量程，分度值0.02A，读数为0.34A，也就是通过L₁的电流。并联电路各支路电压都等于电源电压，因此L₁两端电压等于电源电压6V。最后分析仅闭合S₁的情况：此时只有L₂工作，电流表A₁测L₂的电流，并联电路支路互不影响，S₁S₂都闭合时L₂的电流等于干路总电流减去L₁的电流，也就是1.7A-0.34A=1.36A，就是仅闭合S₁时A₁的示数。
【解析】
1. 判断连接方式：当$\mathrm{S_1}$、$\mathrm{S_2}$都闭合时，电流有两条独立流通路径，分别经过$\mathrm{L_1}$、$\mathrm{L_2}$，因此两灯并联。
2. 仅闭合$\mathrm{S_1}$时，电路为$\mathrm{L_2}$的简单电路，电压表测电源电压，图乙中电压表选用0~15V量程，分度值为0.5V，示数为6V，即电源电压为6V。
3. $\mathrm{S_1}$、$\mathrm{S_2}$都闭合时，电流表$\mathrm{A_1}$测干路总电流，电流表$\mathrm{A_2}$测$\mathrm{L_1}$支路的电流，根据并联电路电流规律，干路电流大于支路电流，两表指针位置相同，因此$\mathrm{A_1}$选用0~3A量程，分度值0.1A，示数为1.7A；$\mathrm{A_2}$选用0~0.6A量程，分度值0.02A，示数为0.34A，即通过$\mathrm{L_1}$的电流为0.34A。
4. 根据并联电路电压规律，各支路两端电压等于电源电压，因此$\mathrm{L_1}$两端电压为6V。
5. 并联电路支路工作互不影响，$\mathrm{S_1}$、$\mathrm{S_2}$都闭合时，通过$\mathrm{L_2}$的电流为$I_2=I_{\mathrm{总}}-I_1=1.7\ \mathrm{A}-0.34\ \mathrm{A}=1.36\ \mathrm{A}$；仅闭合$\mathrm{S_1}$时，电路只有$\mathrm{L_2}$接入，电流表$\mathrm{A_1}$测$\mathrm{L_2}$的电流，因此$\mathrm{A_1}$示数为1.36A。
【答案】
并；0.34；6；1.36
【知识点】
并联电路规律；电表读数；电路识别
【点评】
本题综合考查了电路识别、电表读数和并联电路的电流电压特点，易错点是两个电流表指针位置相同时，需要结合干路电流大于支路电流的规律判断两个电表的不同量程，避免读错电流数值，同时要利用并联支路互不影响的特点计算仅闭合$\mathrm{S_1}$时的电流。
【难度系数】
0.6
首先第一步先识别电路连接方式：先观察图甲，当S₁、S₂都闭合时，电流从电源正极流出后分为两条独立路径，分别经过L₁和L₂，因此两灯是并联关系。接下来分析仅闭合S₁的情况：此时电路只有L₂接入，电压表直接并联在电源两端，测电源电压，观察图乙电压表接的是0~15V量程，分度值0.5V，读出电源电压为6V。再分析S₁、S₂都闭合时的电流表：A₁在干路，测量干路总电流，A₂和L₁串联，测量L₁支路的电流，根据并联电路电流规律，干路电流一定大于支路电流，两个电流表指针偏转角度相同，说明二者量程不同：干路的A₁用的是0~3A大量程，分度值0.1A，读数为1.7A；测支路的A₂用的是0~0.6A小量程，分度值0.02A，读数为0.34A，也就是通过L₁的电流。并联电路各支路电压都等于电源电压，因此L₁两端电压等于电源电压6V。最后分析仅闭合S₁的情况：此时只有L₂工作，电流表A₁测L₂的电流，并联电路支路互不影响，S₁S₂都闭合时L₂的电流等于干路总电流减去L₁的电流，也就是1.7A-0.34A=1.36A，就是仅闭合S₁时A₁的示数。
【解析】
1. 判断连接方式：当$\mathrm{S_1}$、$\mathrm{S_2}$都闭合时，电流有两条独立流通路径，分别经过$\mathrm{L_1}$、$\mathrm{L_2}$，因此两灯并联。
2. 仅闭合$\mathrm{S_1}$时，电路为$\mathrm{L_2}$的简单电路，电压表测电源电压，图乙中电压表选用0~15V量程，分度值为0.5V，示数为6V，即电源电压为6V。
3. $\mathrm{S_1}$、$\mathrm{S_2}$都闭合时，电流表$\mathrm{A_1}$测干路总电流，电流表$\mathrm{A_2}$测$\mathrm{L_1}$支路的电流，根据并联电路电流规律，干路电流大于支路电流，两表指针位置相同，因此$\mathrm{A_1}$选用0~3A量程，分度值0.1A，示数为1.7A；$\mathrm{A_2}$选用0~0.6A量程，分度值0.02A，示数为0.34A，即通过$\mathrm{L_1}$的电流为0.34A。
4. 根据并联电路电压规律，各支路两端电压等于电源电压，因此$\mathrm{L_1}$两端电压为6V。
5. 并联电路支路工作互不影响，$\mathrm{S_1}$、$\mathrm{S_2}$都闭合时，通过$\mathrm{L_2}$的电流为$I_2=I_{\mathrm{总}}-I_1=1.7\ \mathrm{A}-0.34\ \mathrm{A}=1.36\ \mathrm{A}$；仅闭合$\mathrm{S_1}$时，电路只有$\mathrm{L_2}$接入，电流表$\mathrm{A_1}$测$\mathrm{L_2}$的电流，因此$\mathrm{A_1}$示数为1.36A。
【答案】
并；0.34；6；1.36
【知识点】
并联电路规律；电表读数；电路识别
【点评】
本题综合考查了电路识别、电表读数和并联电路的电流电压特点，易错点是两个电流表指针位置相同时，需要结合干路电流大于支路电流的规律判断两个电表的不同量程，避免读错电流数值，同时要利用并联支路互不影响的特点计算仅闭合$\mathrm{S_1}$时的电流。
【难度系数】
0.6
