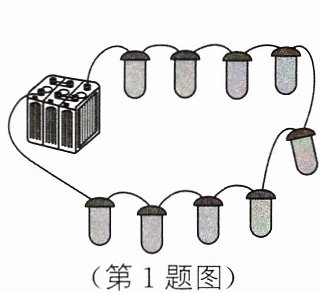

1. [2025 成都]小丽为班级晚会制作了一款以串联方式连接的彩灯,如图所示。接通电路后,她观察到灯泡亮度不同,根据所学知识判断出通过每只灯泡的电流大小
相等
。根据简单电路的组成要素,该电路还缺少的一个电路元件是开关
。答案
相等
开关
开关
解析
【分析】
要解决这道题，需掌握两个核心知识点：一是串联电路的电流规律，二是电路的基本组成要素。首先，串联电路的电流特点是电流处处相等，灯泡亮度不同是因为实际功率不同，由P=I²R可知，电流相同、电阻不同会导致功率不同，和电流大小无关；其次，完整电路需要电源、用电器、开关、导线，据此判断电路缺少的元件。
【解析】
1. 串联电路中电流只有一条路径，根据串联电路的电流规律，各处电流大小相等，与灯泡亮度无关，因此通过每只灯泡的电流大小相等。
2. 电路的基本组成要素为电源、用电器、开关、导线。观察题图，电路中有电源（蓄电池）、用电器（彩灯）、导线，缺少控制电路通断的开关。
【答案】相等；开关
【知识点】串联电路电流特点；电路的组成
【点评】本题考查串联电路的电流规律和电路的基本组成，属于基础识记类题目，难度较低，需要学生牢记相关知识点即可解答。
【难度系数】0.3
要解决这道题，需掌握两个核心知识点：一是串联电路的电流规律，二是电路的基本组成要素。首先，串联电路的电流特点是电流处处相等，灯泡亮度不同是因为实际功率不同，由P=I²R可知，电流相同、电阻不同会导致功率不同，和电流大小无关；其次，完整电路需要电源、用电器、开关、导线，据此判断电路缺少的元件。
【解析】
1. 串联电路中电流只有一条路径，根据串联电路的电流规律，各处电流大小相等，与灯泡亮度无关，因此通过每只灯泡的电流大小相等。
2. 电路的基本组成要素为电源、用电器、开关、导线。观察题图，电路中有电源（蓄电池）、用电器（彩灯）、导线，缺少控制电路通断的开关。
【答案】相等；开关
【知识点】串联电路电流特点；电路的组成
【点评】本题考查串联电路的电流规律和电路的基本组成，属于基础识记类题目，难度较低，需要学生牢记相关知识点即可解答。
【难度系数】0.3

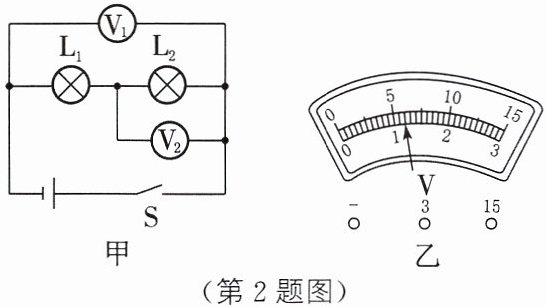

2. 如图甲所示,当开关闭合后,两灯都发光,此时$\mathrm{V}_{1}$、$\mathrm{V}_{2}$的示数均如图乙所示,则电源电压为
6
V,灯$\mathrm{L}_{1}$两端的电压为4.8
V,灯$\mathrm{L}_{2}$两端的电压为1.2
V。答案
6
4.8
1.2
4.8
1.2
解析
【分析】
首先分析电路：图甲中L₁与L₂串联，电压表V₁测总电压，V₂测L₂两端电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁示数大于V₂示数。两表指针位置相同，说明它们量程不同：V₁用0~15V量程，V₂用0~3V量程。接下来根据电压表量程读数，再计算L₁两端电压。
【解析】
由图甲可知，L₁与L₂串联，电压表V₁测量电源电压（或L₁、L₂的总电压），电压表V₂测量L₂两端的电压。根据串联电路电压特点：总电压等于各用电器两端电压之和，即U = U₁ + U₂，因此V₁的示数大于V₂的示数。
两电压表指针位置相同，说明V₁选用0~15V量程，V₂选用0~3V量程：
V₂用0~3V量程时，分度值为0.1V，示数为1.2V，即L₂两端电压U₂=1.2V；
V₁用0~15V量程时，分度值为0.5V，示数为6V，即电源电压U=6V；
则L₁两端的电压U₁ = U - U₂ = 6V - 1.2V = 4.8V。
【答案】
6；4.8；1.2
【知识点】
串联电路电压规律；电压表的读数
【点评】
本题结合串联电路电压规律考查电压表的读数，关键在于根据两表示数大小关系判断电压表所用量程，再进行计算，属于基础应用类题目，需掌握电压表量程选择和串联电压规律的应用。
【难度系数】
0.5
首先分析电路：图甲中L₁与L₂串联，电压表V₁测总电压，V₂测L₂两端电压。根据串联电路电压规律，总电压等于各部分电压之和，因此V₁示数大于V₂示数。两表指针位置相同，说明它们量程不同：V₁用0~15V量程，V₂用0~3V量程。接下来根据电压表量程读数，再计算L₁两端电压。
【解析】
由图甲可知，L₁与L₂串联，电压表V₁测量电源电压（或L₁、L₂的总电压），电压表V₂测量L₂两端的电压。根据串联电路电压特点：总电压等于各用电器两端电压之和，即U = U₁ + U₂，因此V₁的示数大于V₂的示数。
两电压表指针位置相同，说明V₁选用0~15V量程，V₂选用0~3V量程：
V₂用0~3V量程时，分度值为0.1V，示数为1.2V，即L₂两端电压U₂=1.2V；
V₁用0~15V量程时，分度值为0.5V，示数为6V，即电源电压U=6V；
则L₁两端的电压U₁ = U - U₂ = 6V - 1.2V = 4.8V。
【答案】
6；4.8；1.2
【知识点】
串联电路电压规律；电压表的读数
【点评】
本题结合串联电路电压规律考查电压表的读数，关键在于根据两表示数大小关系判断电压表所用量程，再进行计算，属于基础应用类题目，需掌握电压表量程选择和串联电压规律的应用。
【难度系数】
0.5
3. 小明做实验时,连接了如图所示的电路,闭合开关S时,三个电表的示数分别为0.2 A、2 V、5 V,但当时他没有记录清楚每个数据对应哪一个电表。通过灯$\mathrm{L}_{1}$的电流为
0.2
A,灯$\mathrm{L}_{2}$两端的电压为3
V。答案
0.2
3
3
解析
【分析】首先判断电路连接方式：闭合开关后，灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，电流表测量串联电路的电流，根据串联电路电流处处相等的特点，可确定通过$\mathrm{L}_{1}$的电流；再判断电压表的测量对象：$\mathrm{V}_{1}$测电源电压，$\mathrm{V}_{2}$测$\mathrm{L}_{1}$两端的电压，最后根据串联电路电压规律，计算$\mathrm{L}_{2}$两端的电压。
【解析】
1. 电路与电流分析：由图可知，闭合开关$\mathrm{S}$后，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，电流表$\mathrm{A}$测量电路中的电流，根据串联电路电流处处相等，所以通过$\mathrm{L}_{1}$的电流等于电流表的示数，即$I_{1}=I=0.2\ \mathrm{A}$。
2. 电压分析：电压表$\mathrm{V}_{1}$并联在电源两端，测量电源电压，故电源电压$U=5\ \mathrm{V}$；电压表$\mathrm{V}_{2}$并联在$\mathrm{L}_{1}$两端，测量$\mathrm{L}_{1}$两端的电压，即$U_{1}=2\ \mathrm{V}$。
3. 根据串联电路电压规律$U=U_{1}+U_{2}$，可得$\mathrm{L}_{2}$两端的电压$U_{2}=U-U_{1}=5\ \mathrm{V}-2\ \mathrm{V}=3\ \mathrm{V}$。
【答案】0.2；3
【知识点】串联电路电流规律、串联电路电压规律、电表的测量对象判断
【点评】本题考查串联电路的电流和电压规律，解题关键是正确分析电路连接方式及各电表的测量对象，属于基础应用类题目。
【难度系数】0.5
【解析】
1. 电路与电流分析：由图可知，闭合开关$\mathrm{S}$后，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，电流表$\mathrm{A}$测量电路中的电流，根据串联电路电流处处相等，所以通过$\mathrm{L}_{1}$的电流等于电流表的示数，即$I_{1}=I=0.2\ \mathrm{A}$。
2. 电压分析：电压表$\mathrm{V}_{1}$并联在电源两端，测量电源电压，故电源电压$U=5\ \mathrm{V}$；电压表$\mathrm{V}_{2}$并联在$\mathrm{L}_{1}$两端，测量$\mathrm{L}_{1}$两端的电压，即$U_{1}=2\ \mathrm{V}$。
3. 根据串联电路电压规律$U=U_{1}+U_{2}$，可得$\mathrm{L}_{2}$两端的电压$U_{2}=U-U_{1}=5\ \mathrm{V}-2\ \mathrm{V}=3\ \mathrm{V}$。
【答案】0.2；3
【知识点】串联电路电流规律、串联电路电压规律、电表的测量对象判断
【点评】本题考查串联电路的电流和电压规律，解题关键是正确分析电路连接方式及各电表的测量对象，属于基础应用类题目。
【难度系数】0.5
4. 如图所示，有$a$和$b$两段导体连在一起，$a$的横截面积是$b$的$\dfrac{1}{10}$。当把导体接入电路中后，若通过$a$的电流为$0.4\ \mathrm{A}$，则通过$b$的电流为（
A.$0.4\ \mathrm{A}$
B.$4\ \mathrm{A}$
C.$0.04\ \mathrm{A}$
D.无法确定
A
）A.$0.4\ \mathrm{A}$
B.$4\ \mathrm{A}$
C.$0.04\ \mathrm{A}$
D.无法确定
答案
A
解析
【分析】本题首先明确a、b两段导体是串联连接的，回忆串联电路的基本规律：串联电路中各处电流大小相等，该规律与导体的横截面积、长度等因素无关，据此可推导通过b的电流。
【解析】由图可知，导体a和b串联接入电路，根据串联电路的电流特点：串联电路中各处电流相等，已知通过a的电流为0.4A，因此通过b的电流等于通过a的电流，即0.4A。
【答案】A
【知识点】串联电路电流规律
【点评】本题考查串联电路电流规律的基础应用，核心是掌握“串联电路中电流处处相等”的特点，与导体横截面积无关，属于基础题型，难度较低。
【难度系数】0.9
【解析】由图可知，导体a和b串联接入电路，根据串联电路的电流特点：串联电路中各处电流相等，已知通过a的电流为0.4A，因此通过b的电流等于通过a的电流，即0.4A。
【答案】A
【知识点】串联电路电流规律
【点评】本题考查串联电路电流规律的基础应用，核心是掌握“串联电路中电流处处相等”的特点，与导体横截面积无关，属于基础题型，难度较低。
【难度系数】0.9
5. 如图所示的电路中,当闭合开关S后,电路中电表示数的变化情况是 （
A.电压表$\mathrm{V}_{1}$示数不变,电流表A示数变大
B.电压表$\mathrm{V}_{1}$示数变小,电流表A示数变小
C.电压表$\mathrm{V}_{2}$示数变小,电流表A示数变小
D.电压表$\mathrm{V}_{2}$示数不变,电流表A示数变大
D
）A.电压表$\mathrm{V}_{1}$示数不变,电流表A示数变大
B.电压表$\mathrm{V}_{1}$示数变小,电流表A示数变小
C.电压表$\mathrm{V}_{2}$示数变小,电流表A示数变小
D.电压表$\mathrm{V}_{2}$示数不变,电流表A示数变大
答案
D
解析
【分析】
要分析开关S闭合前后电表示数的变化，需先明确开关断开、闭合时的电路结构及各电表的测量对象：
1. 开关S断开时：电路为断路，电流表A所在支路无电流，示数为0；L1中无电流，两端电压为0，因此电压表V1的两端分别接电源负极和通过L1连接的电源正极，V1测电源电压，示数为电源电压U；电流表A中无电流，两端电压为0，因此电压表V2的两端分别接电源正极和通过电流表A连接的电源负极，V2也测电源电压，示数为U。
2. 开关S闭合后：L1与L2并联，电流表A测L2支路的电流，支路导通后有电流，电流表A的示数从0变为L2的电流，示数变大；电压表V1的两端通过闭合的开关S都接电源负极，示数变为0，变小；电压表V2并联在电源两端，示数仍为电源电压U，保持不变。
综上，电压表V2示数不变，电流表A示数变大，对应选项D。
【解析】
开关S断开时：电路断路，电流表A示数为0；L1无电流，两端电压为0，故V1测电源电压，示数为U；电流表A无电流，两端电压为0，故V2测电源电压，示数为U。
开关S闭合后：L1与L2并联，电流表A测L2支路电流，支路导通，电流从0变为I₂，电流表示数变大；V1通过闭合开关接电源负极，两端电压为0，示数变小；V2并联在电源两端，示数仍为U，保持不变。
因此，电压表V2示数不变，电流表A示数变大，答案为D。
【答案】
D
【知识点】
并联电路电压规律；电流表使用；电压表使用
【点评】
本题核心是分析开关通断时的电路结构，明确各电表的测量对象，需注意无电流的元件两端电压为0，这是判断电压表示数变化的关键。
【难度系数】
0.5
要分析开关S闭合前后电表示数的变化，需先明确开关断开、闭合时的电路结构及各电表的测量对象：
1. 开关S断开时：电路为断路，电流表A所在支路无电流，示数为0；L1中无电流，两端电压为0，因此电压表V1的两端分别接电源负极和通过L1连接的电源正极，V1测电源电压，示数为电源电压U；电流表A中无电流，两端电压为0，因此电压表V2的两端分别接电源正极和通过电流表A连接的电源负极，V2也测电源电压，示数为U。
2. 开关S闭合后：L1与L2并联，电流表A测L2支路的电流，支路导通后有电流，电流表A的示数从0变为L2的电流，示数变大；电压表V1的两端通过闭合的开关S都接电源负极，示数变为0，变小；电压表V2并联在电源两端，示数仍为电源电压U，保持不变。
综上，电压表V2示数不变，电流表A示数变大，对应选项D。
【解析】
开关S断开时：电路断路，电流表A示数为0；L1无电流，两端电压为0，故V1测电源电压，示数为U；电流表A无电流，两端电压为0，故V2测电源电压，示数为U。
开关S闭合后：L1与L2并联，电流表A测L2支路电流，支路导通，电流从0变为I₂，电流表示数变大；V1通过闭合开关接电源负极，两端电压为0，示数变小；V2并联在电源两端，示数仍为U，保持不变。
因此，电压表V2示数不变，电流表A示数变大，答案为D。
【答案】
D
【知识点】
并联电路电压规律；电流表使用；电压表使用
【点评】
本题核心是分析开关通断时的电路结构，明确各电表的测量对象，需注意无电流的元件两端电压为0，这是判断电压表示数变化的关键。
【难度系数】
0.5

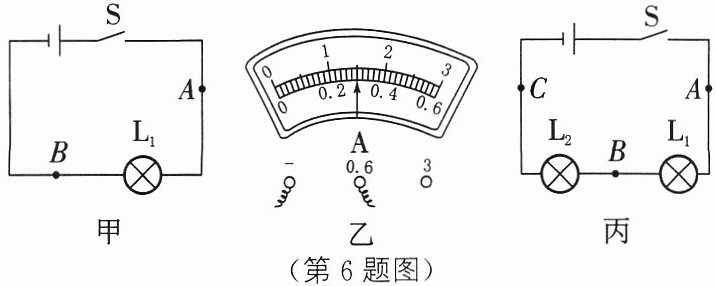

6. [2024 苏州]探究串联电路中电流的特点。
(1)猜想:由于用电器耗电,电流流过用电器后会减小。
(2)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间,闭合开关发现电压表有示数,说明故障有可能是
(3)排除故障后,用电流表测出A点的电流,如图乙所示,则$I_{A}=$
(4)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出$I_{A}=I_{B}=I_{C}$;小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:
(1)猜想:由于用电器耗电,电流流过用电器后会减小。
(2)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间,闭合开关发现电压表有示数,说明故障有可能是
L₁断路
。(3)排除故障后,用电流表测出A点的电流,如图乙所示,则$I_{A}=$
0.3
A,再测出B点电流,得到A、B两点电流相等。更换不同规格的灯,重复上述实验,都得到相同结论。由此判断猜想是错误
的。(4)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出$I_{A}=I_{B}=I_{C}$;小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:
因为$I_A=I_B$,$I_B=I_C$,所以$I_A=I_B=I_C$
。答案
$\mathrm{L}_1$断路
0.3
错误
因为I_A=I_B，I_B=I_C，所以I_A=I_B=I_C
0.3
错误
因为I_A=I_B，I_B=I_C，所以I_A=I_B=I_C
解析
【分析】
本题围绕串联电路电流特点的探究展开，需结合电路故障判断、电流表读数、实验结论验证及逻辑推理逐步解答：
1. 第(2)问：灯不亮为断路故障，电压表接A、B有示数，说明电压表两端能连通电源两极，由此判断故障位置；
2. 第(3)问：根据电流表量程和分度值读数，结合实验现象判断猜想是否正确；
3. 第(4)问：利用串联电路中相邻两点电流相等的关系，通过等量代换推理得出三点电流的关系。
【解析】
(2) 闭合开关后灯不亮，说明电路为断路故障；将电压表接在A、B两点间，电压表有示数，表明A点与电源正极连通、B点与电源负极连通，因此故障为$\mathrm{L}_1$断路。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.3A，故$I_A=0.3\ \mathrm{A}$；实验中A、B两点电流相等，说明电流流过用电器后不会减小，因此猜想是错误的。
(4) 因为串联电路中A、B两点电流相等（$I_A=I_B$），B、C两点电流相等（$I_B=I_C$），根据等量代换可推得$I_A=I_B=I_C$，无需再测量。
【答案】
$\mathrm{L}_1$断路；0.3；错误；因为$I_A=I_B$，$I_B=I_C$，所以$I_A=I_B=I_C$
【知识点】
串联电路电流规律、电路故障分析、电流表读数
【点评】
本题是电学基础实验题，考查串联电路电流特点的探究过程，涵盖电路故障判断、电流表读数、实验结论分析及逻辑推理，需掌握串联电路电流处处相等的核心规律。
【难度系数】
0.5
本题围绕串联电路电流特点的探究展开，需结合电路故障判断、电流表读数、实验结论验证及逻辑推理逐步解答：
1. 第(2)问：灯不亮为断路故障，电压表接A、B有示数，说明电压表两端能连通电源两极，由此判断故障位置；
2. 第(3)问：根据电流表量程和分度值读数，结合实验现象判断猜想是否正确；
3. 第(4)问：利用串联电路中相邻两点电流相等的关系，通过等量代换推理得出三点电流的关系。
【解析】
(2) 闭合开关后灯不亮，说明电路为断路故障；将电压表接在A、B两点间，电压表有示数，表明A点与电源正极连通、B点与电源负极连通，因此故障为$\mathrm{L}_1$断路。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针指向0.3A，故$I_A=0.3\ \mathrm{A}$；实验中A、B两点电流相等，说明电流流过用电器后不会减小，因此猜想是错误的。
(4) 因为串联电路中A、B两点电流相等（$I_A=I_B$），B、C两点电流相等（$I_B=I_C$），根据等量代换可推得$I_A=I_B=I_C$，无需再测量。
【答案】
$\mathrm{L}_1$断路；0.3；错误；因为$I_A=I_B$，$I_B=I_C$，所以$I_A=I_B=I_C$
【知识点】
串联电路电流规律、电路故障分析、电流表读数
【点评】
本题是电学基础实验题，考查串联电路电流特点的探究过程，涵盖电路故障判断、电流表读数、实验结论分析及逻辑推理，需掌握串联电路电流处处相等的核心规律。
【难度系数】
0.5
