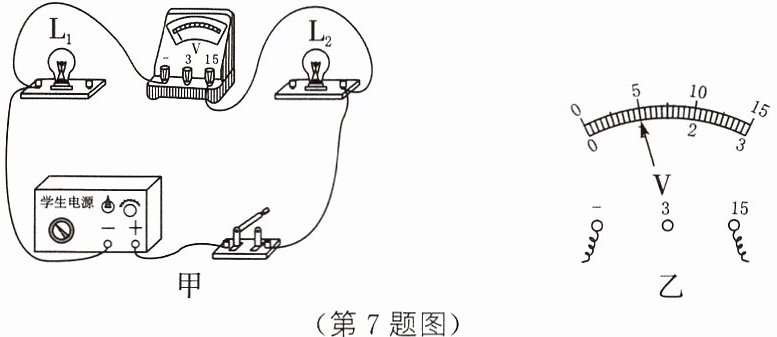

7. [2025 徐州]小明用两只小灯泡探究串联电路电压的特点。
（1）实验电路如图甲所示，请用笔画线代替导线，将电路连接完整。

（第7题图）
（2）连接好电路，闭合开关，发现电压表有示数，两只小灯泡都不亮。故障原因可能是。
A. $\mathrm{L}_1$ 短路
B. $\mathrm{L}_2$ 短路
C. 开关断路
D. $\mathrm{L}_1$ 或 $\mathrm{L}_2$ 断路
（3）将故障排除后再进行实验，电压表的示数如图乙所示，电压为V。
（4）用电压表测出小灯泡 $\mathrm{L}_1$ 两端电压为 $2.5\ \mathrm{V}$，$\mathrm{L}_2$ 两端电压也为 $2.5\ \mathrm{V}$。小明由此得出结论：串联电路中，各用电器两端电压相等。请你指出小明实验中存在的问题：。

D
5
未选用规格不同的小灯泡进
行多次实验

【分析】
本题围绕串联电路电压探究实验展开，分四个小问：
（1）需正确连接电压表，使其并联在被测用电器两端，保证电流正进负出；
（2）分析电路故障：灯都不亮说明电路断路，电压表有示数说明电压表与电源连通，据此判断故障；
（3）读取电压表示数：先确定电压表量程和分度值，再读指针示数；
（4）评估实验结论：探究规律需多次实验，换用不同规格器材避免偶然性，小明的实验存在不足。
【解析】
（1）电路连接：将电压表并联在$\mathrm{L}_2$两端，使电压表正接线柱接$\mathrm{L}_2$靠近电源正极的一端，负接线柱接$\mathrm{L}_2$靠近电源负极的一端，完成电路连接；
（2）故障分析：
A. 若$\mathrm{L}_1$短路，$\mathrm{L}_2$通路会发光，不符合题意；
B. 若$\mathrm{L}_2$短路，$\mathrm{L}_1$通路会发光，不符合题意；
C. 若开关断路，电压表无法与电源连通，无示数，不符合；
D. 若$\mathrm{L}_1$或$\mathrm{L}_2$断路，电路断开，灯都不亮，电压表通过其他接线柱接电源，有示数，符合，故选D；
（3）电压表量程为$0∼15\ \mathrm{V}$，分度值$0.5\ \mathrm{V}$，指针指在$5\ \mathrm{V}$处，故电压为$5\ \mathrm{V}$；
（4）小明选用规格相同的小灯泡，且只做一次实验，结论具有偶然性，未选用不同规格小灯泡多次实验，结论不具普遍性。
【答案】

D
5
未选用规格不同的小灯泡进行多次实验
【知识点】
串联电路电压、电路故障、电压表读数
【点评】
本题考查电学实验的基础内容，涵盖电路连接、故障判断、电表读数及实验评估，需掌握相关基础知识点，难度适中。
【难度系数】
0.5

8. 如图所示,电源由四节新干电池串联组成,闭合开关后,电压表的示数为2 V,则$\mathrm{L}_{1}$两端的电压为V。断开开关后,电压表示数变化了V。

4
4

【分析】首先明确电路连接关系：L₁与L₂串联，电源由四节新干电池串联组成，需先计算电源总电压；再判断开关闭合、断开时电压表的测量对象，结合串联电路电压规律求解。解题思路：1. 计算电源总电压；2. 确定闭合开关时电压表测量的用电器，利用串联电路电压规律求L₁两端电压；3. 分析断开开关后电压表的示数，计算电压表示数的变化量。
【解析】解：1. 每节新干电池电压为1.5V，四节串联的电源总电压：$U = 4×1.5V = 6V$。2. 闭合开关时，L₁与L₂串联，电压表并联在L₂两端，测L₂的电压，即$U_2 = 2V$。根据串联电路电压规律$U = U_1 + U_2$，可得L₁两端电压：$U_1 = U - U_2 = 6V - 2V = 4V$。3. 断开开关后，电路断路，电压表通过L₁连接到电源正负极，此时电压表测电源电压，示数为6V。电压表示数变化量：$6V - 2V = 4V$。
【答案】4；4
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律及电压表的使用，核心是判断不同开关状态下电压表的测量对象，需注意断路时电压表的特殊作用，属于基础应用题型。
【难度系数】0.5

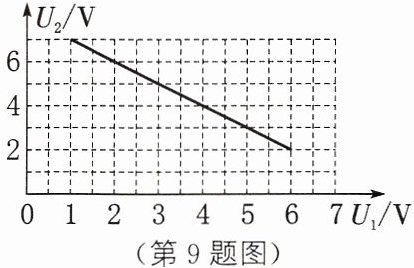

9. 小强根据实验数据绘制了电阻$R_{1}$和$R_{2}$串联时,电阻$R_{2}$两端的电压$U_{2}$随电阻$R_{1}$两端的电压$U_{1}$变化的图像,如图所示。请你根据该图像和已有知识判断:当$U_{1}=7.4\ {V}$时,$U_{2}=\_\_\_\_\_{V}$。

0.6

【分析】
首先明确R₁和R₂串联，根据串联电路电压规律，总电压U=U₁+U₂，总电压保持不变。解题时，先从图像中选取两组对应的U₁和U₂的值，计算出总电压；再利用总电压不变的特点，代入U₁=7.4V，计算对应的U₂。
【解析】
由于R₁与R₂串联，根据串联电路电压规律，总电压U=U₁+U₂，总电压恒定不变。
从图像中选取两组数据：当U₁=1V时，U₂=7V；当U₁=6V时，U₂=2V。
计算总电压：U=1V+7V=8V（或U=6V+2V=8V）。
当U₁=7.4V时，U₂=U - U₁=8V -7.4V=0.6V。
【答案】
0.6
【知识点】
串联电路电压规律、图像分析
【点评】
本题结合图像考查串联电路电压规律的应用，核心是利用串联电路总电压不变的特点，通过图像数据计算总电压，进而求解未知电压，需要具备从图像中提取信息并结合物理规律解题的能力。
【难度系数】
0.5

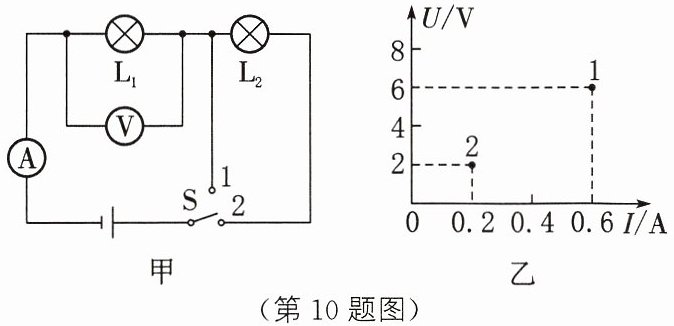

10. 如图甲所示,当开关S由接点1转到接点2时,$\mathrm{L}_{2}$比$\mathrm{L}_{1}$亮,电压表示数变化如图乙所示,则通过灯泡$\mathrm{L}_{2}$的电流(大于/等于/小于)$\mathrm{L}_{1}$中的电流,灯泡$\mathrm{L}_{2}$两端的电压是V,电源电压是V。

等于
4
6

【分析】
首先明确电路结构：开关S接1时，电路为L₁的简单电路，电压表测L₁两端电压（等于电源电压），电流表测电路电流；开关S接2时，L₁与L₂串联，电压表仍测L₁两端电压，电流表测串联电路电流。结合图乙的U-I图像，S接1对应点1（U=6V，I=0.6A），S接2对应点2（U=2V，I=0.2A），再利用串联电路的电流、电压规律分析求解。
【解析】
1. 电流关系：当S接2时，L₁与L₂串联，根据串联电路电流处处相等的特点，通过L₂的电流等于L₁中的电流。
2. 电源电压：当S接1时，电路为L₁的简单电路，电压表测电源电压，由图乙可知此时电压为6V，故电源电压U=6V。
3. L₂两端电压：当S接2时，L₁与L₂串联，电压表测L₁两端电压，由图乙可知此时L₁的电压U₁=2V，根据串联电路总电压等于各部分电压之和，得L₂两端电压U₂=U - U₁=6V - 2V=4V。
【答案】
等于；4；6
【知识点】
串联电路电流规律；串联电路电压规律；欧姆定律
【点评】
本题通过开关切换改变电路连接方式，结合U-I图像分析电路参数，关键是明确不同开关位置对应的电路结构，利用串联电路的基本规律计算，属于中等难度的电路分析题。
【难度系数】
0.4

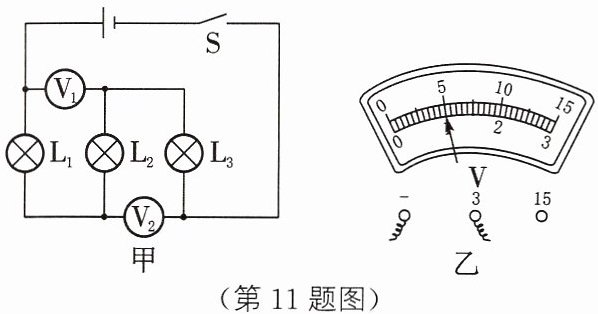

11. 在如图甲所示的电路中,开关S闭合后,电压表$\mathrm{V}_{1}$的示数为3 V,电压表$\mathrm{V}_{2}$的示数为8 V。灯$\mathrm{L}_{1}$两端的电压如图乙所示,则灯$\mathrm{L}_{3}$两端的电压为V,电源电压为V。

6
9

【分析】
首先明确电路连接：灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$串联，串联电路总电压等于各部分电路两端电压之和。再确定电压表测量对象：电压表$\mathrm{V}_{1}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电压，电压表$\mathrm{V}_{2}$测$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的总电压；读取$\mathrm{L}_{1}$两端电压后，结合电压表的示数，利用串联电路电压规律计算$\mathrm{L}_{3}$两端电压和电源电压。
【解析】
1. 读取$\mathrm{L}_{1}$两端电压：电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，示数为$1\mathrm{V}$，即$U_1=1\mathrm{V}$。
2. 计算$\mathrm{L}_{2}$两端电压：$\mathrm{V}_{1}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电压，故$U_1+U_2=3\mathrm{V}$，因此$U_2=3\mathrm{V}-U_1=3\mathrm{V}-1\mathrm{V}=2\mathrm{V}$。
3. 计算$\mathrm{L}_{3}$两端电压：$\mathrm{V}_{2}$测$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的总电压，即$U_2+U_3=8\mathrm{V}$，因此$U_3=8\mathrm{V}-U_2=8\mathrm{V}-2\mathrm{V}=6\mathrm{V}$。
4. 计算电源电压：电源电压等于三灯两端电压之和，即$U=U_1+U_2+U_3=1\mathrm{V}+2\mathrm{V}+6\mathrm{V}=9\mathrm{V}$。
【答案】
6；9
【知识点】
串联电路电压规律；电压表的读数
【点评】
本题结合串联电路电压规律考查电压表的读数，核心是明确电压表测量的电路部分，再利用串联电路电压关系推导计算，属于基础应用题型。
【难度系数】
0.4
