2026年综合应用创新题典中点九年级物理全一册苏科版第89页答案
1.（前沿科技）我国自主研发的IGBT芯片（如图所示）是高铁强劲有力的心脏，这一重大突破使得我国一举打破了高端IGBT芯片长期受制于人的局面。制造芯片的硅材料是 （
C
）

A.导体
B.绝缘体
C.半导体
D.超导体

答案

1.C

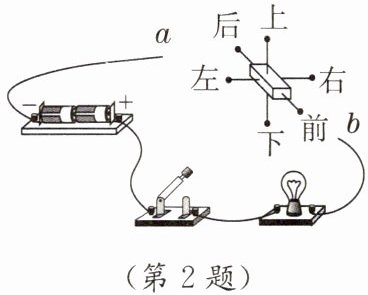

2. 如图所示，一块合金导体长(前后距离)、宽(左右距离)、高(上下距离)之比为$9:3:1$，将该导体前后、左右和上下分别接入如图所示电路的$a、b$之间时，灯泡均发光，则（
A
）

A.上下接入时，灯泡最亮
B.左右接入时，灯泡最亮
C.前后接入时，灯泡最亮
D.上下、左右、前后接入时一样亮

答案

2.A 【点拨】将导体按照不同的方式连入电路，当上下接入时，导体的横截面积最大且长度最短，此时接入电路的电阻最小，根据欧姆定律可知，电路中的电流最大，灯泡最亮；当左右接入时，导体的电阻不是最大也不是最小，灯泡亮度在最暗和最亮之间；当前后接入时，导体的横截面积最小且长度最长，电阻最大，电路中的电流最小，灯泡最暗。故BCD不符合题意，A符合题意。故选A。
3. 如图将甲、乙两个滑动变阻器串联在电路中，它们的滑片$P_甲$、$P_乙$左右移动时，下列说法中正确的是（
D
）


A.$P_甲$移到$a$端，$P_乙$移到$c$端，电路将短路
B.$P_甲$移到$b$端，$P_乙$移到$d$端，电路将短路
C.$P_甲$移到$b$端，$P_乙$移到$d$端，电流表的示数最小
D.$P_甲$移到$b$端，$P_乙$移到$c$端，电流表的示数最小

答案

3.D 【点拨】由图可知，$P_甲$ 移到 $a$ 端，$P_乙$ 移到 $c$ 端，甲滑动变阻器接入电路的电阻为零，乙滑动变阻器接入电路的电阻最大，电路没有短路，故 A 不符合题意；由图可知，$P_甲$ 移到 $b$端，$P_乙$ 移到 $d$ 端，甲滑动变阻器接入电路的电阻最大，乙滑动变阻器接入电路的电阻为零，电路没有短路，此时电路的总电阻不是最大，所以电流表的示数不是最小，故 BC 不符合题意；由图可知，$P_甲$ 移到 $b$端，$P_乙$ 移到 $c$ 端，甲、乙两个滑动变阻器接入电路的电阻均最大，电路总电阻最大，电流表的示数最小，故 D 符合题意。故选 D。

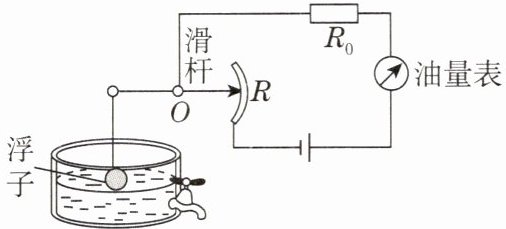

4. [母题 教材P93T4变式] 如图所示是一种自动测定油箱内油量多少的装置，电源电压不变，R是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。则下列说法正确的是（
B
）


A.油量表是用电压表改装而成的
B.油量增加，接入电路的电阻值减小，油量表示数变大
C.当车辆正常行驶时，接入电路的电阻逐渐变小
D.当油箱内油量最大时，滑杆指在R的最上端

答案

4.B 【点拨】由图可知，油量表串联在电路中，所以油量表是用电流表改装而成的，故 A 错误；油量增加时，浮子上升，滑动变阻器 R 接入电路的电阻值减小，根据欧姆定律，电源电压不变，电阻减小，电流增大，所以油量表示数变大，故 B 正确；当车辆正常行驶时，油箱内油量逐渐减少，浮子下移，滑动变阻器 R 接入电路的电阻逐渐变大，故 C 错误；当油箱内油量最大时，浮子上升到最高处，滑杆指在 R 的最下端，此时滑动变阻器接入电路的电阻最小，故 D 错误。
5.[南充中考] 如图所示电路，若甲、乙两表均为电流表，闭合开关$S_1$，断开开关$S_2$，两表指针位置相同，则$R_1:R_2=$
4:1
；若甲、乙两表均为电压表，闭合开关$S_1$、$S_2$，则两表示数之比是
5:4
。（电表每次测量均未超过量程）

答案

5. 4 : 1；5 : 4

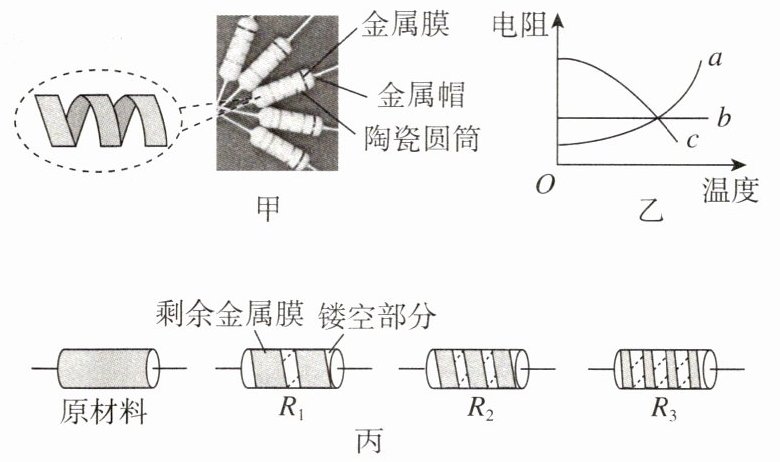

6. 定值电阻是一种常见的电路元件。某种定值电阻的组成结构如图甲所示，工人将金属膜覆盖在陶瓷圆筒上，然后将其雕刻成螺旋状，从而生产出不同阻值的定值电阻。

(1)定值电阻的阻值由金属膜决定，a、b、c三种材料的电阻随温度变化情况如图乙所示，其中最适合作为金属膜材料的是
b
（填“a”“b”或“c”）。
(2)（科学思维 科学推理）用相同的金属膜雕刻成图丙三个阻值不同的定值电阻$R_1$、$R_2$、$R_3$（虚线表示背面剩余金属膜），你认为哪个电阻阻值最大，并说明理由。

答案

6.【解】(1)$b$ (2)$R_3$ 的阻值最大；由图丙可知，三个电阻的材料相同，电阻 $R_3$ 上面的金属膜缠绕圈数最多，说明金属膜最长，且金属膜最窄，故电阻 $R_3$ 阻值最大。
【点拨】(1)定值电阻要求阻值不能随温度发生变化，由图乙可知，金属膜 $b$ 的阻值不随温度变化而变化，故最适合作为金属膜材料的是 $b$。
