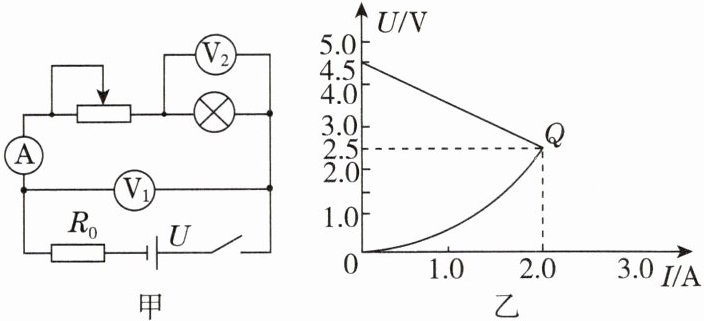

7. ★★★ 如图甲所示，电源电压为U且保持不变，$R_0$为定值电阻，闭合开关，电流表A的示数为$I$，电压表$\mathrm{V}_1$的示数为$U_1$，电压表$\mathrm{V}_2$的示数为$U_2$，移动滑动变阻器得到在不同电流下的$U_1-I$图线和$U_2-I$图线，如图乙所示。坐标系中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是$\Omega$。根据图像可知电源电压$U$是$\mathrm{V}$，定值电阻$R_0$的阻值为$\Omega$。

7. 0；4.5；1

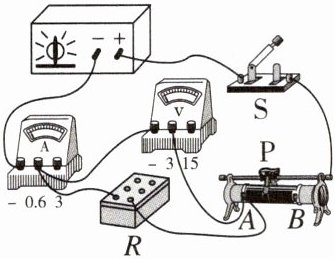

8. 小荣同学在探究“电流跟电阻的关系”实验中，利用如图所示实验器材进行实验，其中电源电压恒为4.5 V。
(1)闭合开关S前，滑动变阻器的滑片P应置于端。

(2)小荣的主要实验步骤如下，请你将其补充完整：
①调节电阻箱R的阻值为5 Ω，闭合开关S，调节滑动变阻器的滑片P使电压表的示数U为3 V，读取电流表的示数I，并将R、I记录在表格中；
②断开开关S，调节电阻箱R的阻值为10 Ω，闭合开关S，调节滑动变阻器的滑片P，使电压表的示数U仍为V，读取电流表的示数I，并将R、I记录在表格中；
③改变（填“电阻箱”或“滑动变阻器”）的阻值，仿照步骤②再进行四次实验，并将相应的R、I记录在表格中。
(3)请你画出实验表格。

8.【解】(1)$B$ (2)②3 ③电阻箱
(3)如表所示。
|实验次数|1|2|3|4|5|6|
|---|---|---|---|---|---|---|
|$R/\Omega$| | | | | | |
|$I/\mathrm{A}$| | | | | | |

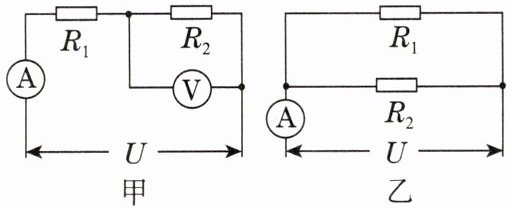

9.[南通通州区期中] 如图甲、乙所示，电源电压恒定，$R_1=10\ \Omega$。

(1)图甲中，电流表示数为0.2 A，电压表示数为4 V。求$R_1$两端的电压$U_1$及定值电阻$R_2$的阻值。
(2)图乙中，电流表示数为0.3 A，他怀疑有一个电阻损坏了。试通过计算确定损坏的电阻。

9.【解】(1)分析图甲电路，电阻 $R_1$ 和 $R_2$ 串联，电流表测量电路中的电流 $I$，电压表测量 $R_2$ 两端的电压为 4 V，根据欧姆定律，$R_1$ 两端的电压 $U_1=IR_1=0.2\ \mathrm{A}×10\ \Omega=2\ \mathrm{V}$，定值电阻 $R_2$ 的阻值 $R_2=\dfrac{U_2}{I}=\dfrac{4\ \mathrm{V}}{0.2\ \mathrm{A}}=20\ \Omega$。
(2)图甲中，根据串联电路电压的特点，电源电压 $U=U_1+U_2=2\ \mathrm{V}+4\ \mathrm{V}=6\ \mathrm{V}$。分析图乙电路，电阻 $R_1$ 和 $R_2$ 并联，电流表测量干路电流 $I_\mathrm{总}$，电源电压恒定，则 $U=6\ \mathrm{V}$，假设两个电阻都完好，则通过 $R_1$ 的电流 $I_1'=\dfrac{U}{R_1}=\dfrac{6\ \mathrm{V}}{10\ \Omega}=0.6\ \mathrm{A}$，通过 $R_2$ 的电流 $I_2'=\dfrac{U}{R_2}=\dfrac{6\ \mathrm{V}}{20\ \Omega}=0.3\ \mathrm{A}$，此时干路电流 $I_\mathrm{总}=I_1'+I_2'=0.6\ \mathrm{A}+0.3\ \mathrm{A}=0.9\ \mathrm{A}$。题中测得的干路电流为 0.3 A，与计算出的总电流 $I_\mathrm{总}$ 不相等，但与计算出的通过 $R_2$ 的电流相等，这说明电路中只有 $R_2$ 工作，通过 $R_1$ 的电流为 0 A，因此，损坏的电阻是 $R_1$(发生了断路)。
