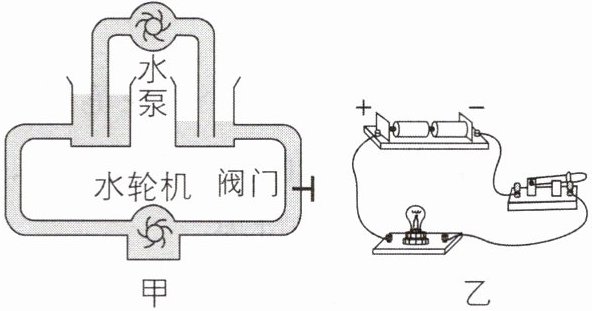

1[2026江西南昌期中]在学习电学时，小鲁结合图甲、乙作出以下类比，其中不正确的是（
A.电源提供电压，水泵提供水压
B.电路中的电流与水路中的水流类似
C.灯泡发光时消耗电能，类似水轮机工作时消耗
水能
D.有水压就有水流，只要有电压就会有电流
D
）A.电源提供电压，水泵提供水压
B.电路中的电流与水路中的水流类似
C.灯泡发光时消耗电能，类似水轮机工作时消耗
水能
D.有水压就有水流，只要有电压就会有电流
答案
1.D 【解析】对比图甲和图乙可知，电源相当于水泵，水泵提供了水压，电源提供了电压，故A正确；电路中的电流类似于水路中的水流，故B正确；灯泡发光时消耗电能，类似于水轮机工作时消耗水能，故C正确；有水压且阀门打开形成通路才有水流，有电压且开关闭合形成通路才会有电流，故D错误。
解析
【分析】
本题通过水路与电路的类比考查电流、电压的相关概念，解题思路是明确各部分的对应关系：水泵对应电源（提供水压对应提供电压）、水流对应电流、水轮机对应用电器（消耗水能对应消耗电能），再结合水流和电流形成的条件，逐一分析选项，找出错误表述。
【解析】
逐一分析各选项：
选项A：电源的作用是提供电压，水泵的作用是提供水压，二者功能对应，该选项正确。
选项B：电路中电荷定向移动形成电流，水路中水的定向移动形成水流，电流与水流的形成类似，该选项正确。
选项C：灯泡是用电器，发光时消耗电能；水轮机工作时消耗水能，二者作为能量消耗装置，该选项正确。
选项D：水流形成需要两个条件：一是有水压，二是水路为通路（阀门打开）；电流形成也需要两个条件：一是有电压，二是电路为通路（开关闭合）。该选项仅强调水压、电压，忽略了通路的关键条件，表述错误。
【答案】
D
【知识点】
电流的形成、电压的作用
【点评】
本题采用类比法考查电学基础概念，需明确电流形成的完整条件，避免忽略“通路”这一关键因素，是电学概念理解的常见易错点。
【难度系数】
0.5
本题通过水路与电路的类比考查电流、电压的相关概念，解题思路是明确各部分的对应关系：水泵对应电源（提供水压对应提供电压）、水流对应电流、水轮机对应用电器（消耗水能对应消耗电能），再结合水流和电流形成的条件，逐一分析选项，找出错误表述。
【解析】
逐一分析各选项：
选项A：电源的作用是提供电压，水泵的作用是提供水压，二者功能对应，该选项正确。
选项B：电路中电荷定向移动形成电流，水路中水的定向移动形成水流，电流与水流的形成类似，该选项正确。
选项C：灯泡是用电器，发光时消耗电能；水轮机工作时消耗水能，二者作为能量消耗装置，该选项正确。
选项D：水流形成需要两个条件：一是有水压，二是水路为通路（阀门打开）；电流形成也需要两个条件：一是有电压，二是电路为通路（开关闭合）。该选项仅强调水压、电压，忽略了通路的关键条件，表述错误。
【答案】
D
【知识点】
电流的形成、电压的作用
【点评】
本题采用类比法考查电学基础概念，需明确电流形成的完整条件，避免忽略“通路”这一关键因素，是电学概念理解的常见易错点。
【难度系数】
0.5
2 下列关于电压值的说法错误的是 (
A.一节干电池的电压是1.5 V
B.手机锂电池的电压约为3.8 V
C.我国家庭生活用电的电压是110 V
D.对人体安全的电压不高于36 V
C
)A.一节干电池的电压是1.5 V
B.手机锂电池的电压约为3.8 V
C.我国家庭生活用电的电压是110 V
D.对人体安全的电压不高于36 V
答案
2.C 【解析】一节干电池的电压是1.5 V，手机锂电池的电压约为3.8 V，我国家庭生活用电的电压是220 V，对人体安全的电压不高于36 V，故选C。
解析
【分析】这道题考查常见的电压值，解题思路是：逐一回忆每个选项对应的常见电压数值，判断说法的正误，最终找出错误的选项。需要牢记生活中各类常见电源、电路的电压常识。
【解析】A选项：一节干电池的电压为1.5V，该说法正确；B选项：手机锂电池的电压约为3.8V，符合实际情况，说法正确；C选项：我国家庭生活用电的电压是220V，并非110V，该说法错误；D选项：对人体安全的电压不高于36V，说法正确。因此错误的是C选项。
【答案】C
【知识点】常见电压值
【点评】本题为基础识记类题目，考查学生对生活中常见电压数值的掌握，难度较低，属于必须掌握的物理常识内容。
【难度系数】0.8
【解析】A选项：一节干电池的电压为1.5V，该说法正确；B选项：手机锂电池的电压约为3.8V，符合实际情况，说法正确；C选项：我国家庭生活用电的电压是220V，并非110V，该说法错误；D选项：对人体安全的电压不高于36V，说法正确。因此错误的是C选项。
【答案】C
【知识点】常见电压值
【点评】本题为基础识记类题目，考查学生对生活中常见电压数值的掌握，难度较低，属于必须掌握的物理常识内容。
【难度系数】0.8
3[2026山西长治调研]关于电压表的使用,下列
说法中错误的是 (
A.电压表应该并联在所测的电路两端
B.电流必须从正接线柱流入,从负接线柱流出
C.绝不允许把电压表直接接在电源两端
D.使用前,当指针没有指在“0”刻度线上时,应
先校零
说法中错误的是 (
C
)A.电压表应该并联在所测的电路两端
B.电流必须从正接线柱流入,从负接线柱流出
C.绝不允许把电压表直接接在电源两端
D.使用前,当指针没有指在“0”刻度线上时,应
先校零
答案
3.C 【解析】电压表要与被测量电路并联，故A正确；要让电流从电压表的正接线柱流入，从负接线柱流出，故B正确；电压表可以直接接在电源两端，测量电源电压，故C错误；使用电压表前，应先检查指针是否对准零刻度线，若指针没有指在表盘上的“0”刻度线上，应先进行校零，故D正确。故选C。
解析
【分析】
本题考查电压表的使用规则，解题思路是逐一分析每个选项，结合电压表的正确使用方法判断说法的正误，找出错误选项。需牢记电压表的核心使用要点：并联在被测电路两端、电流正进负出、可直接接电源测电压、使用前需校零，据此逐一判断选项。
【解析】
逐个分析选项：A选项，电压表的使用规则要求并联在所测电路两端，该说法正确；B选项，电流需从电压表正接线柱流入、负接线柱流出，否则指针反向偏转，该说法正确；C选项，电压表内阻极大，直接接电源两端时不会造成短路，可测量电源电压，因此“绝不允许把电压表直接接在电源两端”的说法错误；D选项，使用电压表前，若指针未指在“0”刻度线上，应先进行校零，该说法正确。综上，错误的说法是C选项。
【答案】
C
【知识点】
电压表的使用，电压的测量
【点评】
本题为电学基础题，主要考查电压表的基本使用规则，属于电学核心基础知识点，难度较低，适合巩固电学基础。
【难度系数】
0.7
本题考查电压表的使用规则，解题思路是逐一分析每个选项，结合电压表的正确使用方法判断说法的正误，找出错误选项。需牢记电压表的核心使用要点：并联在被测电路两端、电流正进负出、可直接接电源测电压、使用前需校零，据此逐一判断选项。
【解析】
逐个分析选项：A选项，电压表的使用规则要求并联在所测电路两端，该说法正确；B选项，电流需从电压表正接线柱流入、负接线柱流出，否则指针反向偏转，该说法正确；C选项，电压表内阻极大，直接接电源两端时不会造成短路，可测量电源电压，因此“绝不允许把电压表直接接在电源两端”的说法错误；D选项，使用电压表前，若指针未指在“0”刻度线上，应先进行校零，该说法正确。综上，错误的说法是C选项。
【答案】
C
【知识点】
电压表的使用，电压的测量
【点评】
本题为电学基础题，主要考查电压表的基本使用规则，属于电学核心基础知识点，难度较低，适合巩固电学基础。
【难度系数】
0.7

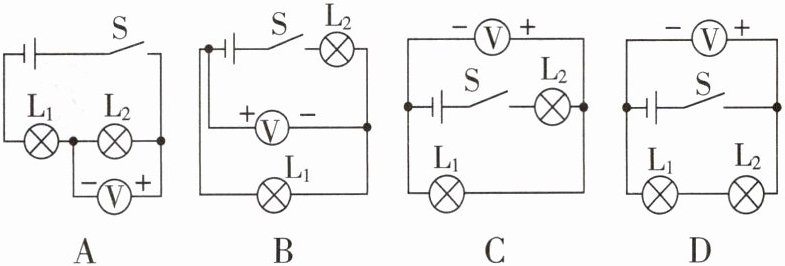

4 如图所示的电路中,能用电压表正确测出灯$\mathrm{L}_1$两端电压的是 (
A
B
C
D
C
)A
B
C
D
答案
4.C 【解析】A图中，两灯串联，电压表与灯L₂并联，且电压表的正、负接线柱连接正确，则电压表测量的是灯L₂两端的电压，所以A选项错误。B图中，两灯串联，电压表与灯L₁并联，但电压表的正、负接线柱接反了，所以B选项错误。C图中，两灯串联，电压表与灯L₁并联，且电压表的正、负接线柱连接正确，电压表测量的是灯L₁两端的电压，所以C选项正确。D图中，两灯串联，电压表直接连在电源两端，且电压表的正、负接线柱连接正确，则电压表测量的是电源电压，所以D选项错误。
解析
【分析】要正确测出灯$\mathrm{L}_1$两端的电压，需满足两个核心条件：①电压表必须并联在$\mathrm{L}_1$两端；②电压表的正接线柱接靠近电源正极的一侧，负接线柱接靠近电源负极的一侧（电流从正接线柱流入、负接线柱流出）。据此逐一分析各选项：
选项A：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$的电压，不符合要求；
选项B：电压表虽并联在$\mathrm{L}_1$两端，但正负接线柱接反，无法正确测量，不符合要求；
选项C：电压表并联在$\mathrm{L}_1$两端，且正负接线柱接法正确，能正确测量$\mathrm{L}_1$两端电压，符合要求；
选项D：电压表并联在电源两端，测量的是电源电压，不符合要求。
【解析】逐一分析各选项：
A选项：两灯串联，电压表与$\mathrm{L}_2$并联，测量$\mathrm{L}_2$两端电压，不符合题意，错误；
B选项：两灯串联，电压表与$\mathrm{L}_1$并联，但电压表正负接线柱接反，无法正确测量，错误；
C选项：两灯串联，电压表与$\mathrm{L}_1$并联，且正负接线柱连接正确，测量$\mathrm{L}_1$两端电压，符合题意，正确；
D选项：两灯串联，电压表并联在电源两端，测量电源电压，不符合题意，错误。
【答案】C
【知识点】电压表的使用，电路连接
【点评】本题考查电压表的正确使用方法，需明确电压表的并联规则和正负接线柱的接法，是电学基础题，难度适中。
【难度系数】0.6
选项A：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$的电压，不符合要求；
选项B：电压表虽并联在$\mathrm{L}_1$两端，但正负接线柱接反，无法正确测量，不符合要求；
选项C：电压表并联在$\mathrm{L}_1$两端，且正负接线柱接法正确，能正确测量$\mathrm{L}_1$两端电压，符合要求；
选项D：电压表并联在电源两端，测量的是电源电压，不符合要求。
【解析】逐一分析各选项：
A选项：两灯串联，电压表与$\mathrm{L}_2$并联，测量$\mathrm{L}_2$两端电压，不符合题意，错误；
B选项：两灯串联，电压表与$\mathrm{L}_1$并联，但电压表正负接线柱接反，无法正确测量，错误；
C选项：两灯串联，电压表与$\mathrm{L}_1$并联，且正负接线柱连接正确，测量$\mathrm{L}_1$两端电压，符合题意，正确；
D选项：两灯串联，电压表并联在电源两端，测量电源电压，不符合题意，错误。
【答案】C
【知识点】电压表的使用，电路连接
【点评】本题考查电压表的正确使用方法，需明确电压表的并联规则和正负接线柱的接法，是电学基础题，难度适中。
【难度系数】0.6

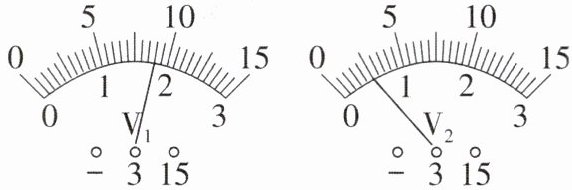

5[中]如图所示,两只电压表所用的量程不明,但已知电压表V₁的示数比电压表V₂的示数小一些,则V₁的示数为
1.8
V,V₂的示数为2.5
V。答案
5.1.8 2.5 【解析】因为电压表V₁的指针比电压表V₂的指针偏转的角度大，但是电压表V₁的示数比电压表V₂的示数小一些，则两个电压表一定没有采用同一个量程，电压表V₁选择的是“0~3 V”的量程，分度值为0.1 V，示数为1.8 V；电压表V₂选择的是“0~15 V”的量程，分度值为0.5 V，示数为2.5 V。
解析
【分析】要解决这个问题，需先掌握电压表的读数规则：电压表有0~3V（分度值0.1V）和0~15V（分度值0.5V）两个常用量程。题目中V₁指针偏转角度比V₂大，但V₁示数更小，说明两表量程不同：偏转角度大但示数小的是小量程（0~3V），偏转角度小但示数大的是大量程（0~15V），据此判断量程后再读数即可。
【解析】1. 判断量程：V₁指针偏角大、示数小，故V₁选用0~3V量程，分度值为0.1V；V₂指针偏角小、示数大，故V₂选用0~15V量程，分度值为0.5V。2. 读取示数：V₁在0~3V量程下，指针对应18个小格，示数为18×0.1V=1.8V；V₂在0~15V量程下，指针对应5个小格，示数为5×0.5V=2.5V。
【答案】1.8；2.5
【知识点】电压表读数、电压表量程选择
【点评】本题考查电压表的量程判断与读数，核心是根据“示数大小与指针偏角的关系”区分量程，是电学基础考点，需熟练掌握电压表的使用规则。
【难度系数】0.6
【解析】1. 判断量程：V₁指针偏角大、示数小，故V₁选用0~3V量程，分度值为0.1V；V₂指针偏角小、示数大，故V₂选用0~15V量程，分度值为0.5V。2. 读取示数：V₁在0~3V量程下，指针对应18个小格，示数为18×0.1V=1.8V；V₂在0~15V量程下，指针对应5个小格，示数为5×0.5V=2.5V。
【答案】1.8；2.5
【知识点】电压表读数、电压表量程选择
【点评】本题考查电压表的量程判断与读数，核心是根据“示数大小与指针偏角的关系”区分量程，是电学基础考点，需熟练掌握电压表的使用规则。
【难度系数】0.6

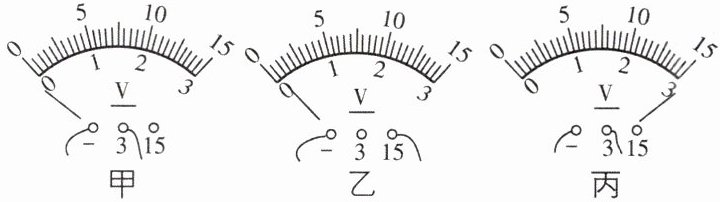

6[中]用已调零的电压表测量电路中某部分电路两端电压时，试触过程中发现电压表指针如图所示，请指出电压表出现的问题。
甲：
乙：
丙：
甲：
电压表的正、负接线柱接反了
；乙：
电压表所选的量程过大
；丙：
电压表所选的量程过小
。答案
6.电压表的正、负接线柱接反了 电压表所选的量程过大 电压表所选的量程过小
【解析】甲图出现的现象是：电压表的指针反向偏转，出现的问题是电压表的正、负接线柱接反了；乙图出现的现象是：电压表的指针偏转角度太小，出现的问题是电压表所选用的量程太大；丙图出现的现象是：电压表的指针偏转角度太大，超出了其最大测量值，出现的问题是电压表所选用的量程太小。
【解析】甲图出现的现象是：电压表的指针反向偏转，出现的问题是电压表的正、负接线柱接反了；乙图出现的现象是：电压表的指针偏转角度太小，出现的问题是电压表所选用的量程太大；丙图出现的现象是：电压表的指针偏转角度太大，超出了其最大测量值，出现的问题是电压表所选用的量程太小。
解析
【分析】
要解决这个问题，需掌握电压表的正确使用规则：电流需从电压表正接线柱流入、负接线柱流出，否则指针反向偏转；被测电压不能超过电压表量程，量程选择过大时指针偏转角度小，量程选择过小时指针会偏转到刻度盘外侧。接下来逐一分析甲、乙、丙三图的指针现象，对应判断问题。
【解析】
甲图中电压表指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即电压表正、负接线柱接反；乙图中电压表指针偏转角度很小，说明所选量程过大，相同电压下大量程指针偏转幅度小；丙图中电压表指针偏转到刻度盘右侧，超出最大测量值，说明所选量程过小，被测电压超过了量程。
【答案】
电压表的正、负接线柱接反了；电压表所选的量程过大；电压表所选的量程过小
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用方法，需结合指针偏转情况分析接线和量程选择的问题，属于基础实验操作题，需掌握电表使用的注意事项。
【难度系数】
0.5
要解决这个问题，需掌握电压表的正确使用规则：电流需从电压表正接线柱流入、负接线柱流出，否则指针反向偏转；被测电压不能超过电压表量程，量程选择过大时指针偏转角度小，量程选择过小时指针会偏转到刻度盘外侧。接下来逐一分析甲、乙、丙三图的指针现象，对应判断问题。
【解析】
甲图中电压表指针反向偏转，说明电流从负接线柱流入、正接线柱流出，即电压表正、负接线柱接反；乙图中电压表指针偏转角度很小，说明所选量程过大，相同电压下大量程指针偏转幅度小；丙图中电压表指针偏转到刻度盘右侧，超出最大测量值，说明所选量程过小，被测电压超过了量程。
【答案】
电压表的正、负接线柱接反了；电压表所选的量程过大；电压表所选的量程过小
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用方法，需结合指针偏转情况分析接线和量程选择的问题，属于基础实验操作题，需掌握电表使用的注意事项。
【难度系数】
0.5

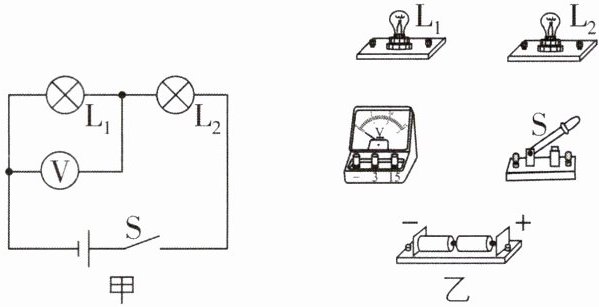

7[2026广西防城港期末]请根据如图甲所示的电路图,用笔画线表示导线将图乙中各个元件连接起来。
答案
7.如图所示
【解析】从电源的正极出发，依次串联开关S、灯泡L₂、灯泡L₁后回到电源的负极，然后把电压表并联在L₁两端；由实物电路图可知，电源是由两节干电池串联组成的，电源电压约为3 V，则电压表选择的量程为0~3 V。
解析
【分析】首先观察图甲的电路图，明确电路结构：L₁与L₂串联，电压表测量L₁两端的电压。连接实物电路时遵循“先串后并”原则：先将电源、开关、L₂、L₁依次串联成通路，再将电压表并联在L₁两端；同时需注意电压表量程选择，电源为两节干电池，总电压约3V，故电压表选0~3V量程，且电流从正接线柱流入、负接线柱流出。
【解析】连接步骤：1. 从电源正极出发，依次连接开关S的一个接线柱，开关S的另一接线柱连接L₂的一个接线柱；2. L₂的另一个接线柱连接L₁的一个接线柱；3. L₁的另一个接线柱连接电源负极，完成串联电路连接；4. 将电压表正接线柱接L₁靠近L₂的接线柱，负接线柱接L₁靠近电源负极的接线柱，且选用0~3V量程，完成实物连接。
【答案】如图所示
【知识点】串联电路连接、电压表的使用
【点评】本题考查根据电路图连接实物电路，属于电学基础操作题，需掌握串联电路连接顺序和电压表使用规则，是电学实验的核心基础内容。
【难度系数】0.7
【解析】连接步骤：1. 从电源正极出发，依次连接开关S的一个接线柱，开关S的另一接线柱连接L₂的一个接线柱；2. L₂的另一个接线柱连接L₁的一个接线柱；3. L₁的另一个接线柱连接电源负极，完成串联电路连接；4. 将电压表正接线柱接L₁靠近L₂的接线柱，负接线柱接L₁靠近电源负极的接线柱，且选用0~3V量程，完成实物连接。
【答案】如图所示
【知识点】串联电路连接、电压表的使用
【点评】本题考查根据电路图连接实物电路，属于电学基础操作题，需掌握串联电路连接顺序和电压表使用规则，是电学实验的核心基础内容。
【难度系数】0.7
8[2025广西来宾期末,中]

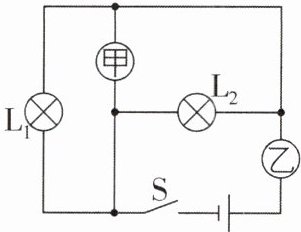

如图所示的电路中,甲、乙是连接在电路中的两只电表,闭合开关S后,灯$L_1$、$L_2$均正常发光,则甲是
如图所示的电路中,甲、乙是连接在电路中的两只电表,闭合开关S后,灯$L_1$、$L_2$均正常发光,则甲是
电压
表,乙是电流
表。答案
8.电压 电流 【解析】由题和图可知，闭合开关后两灯均正常发光，乙串联在电路中，一定是电流表；此时，若甲也是电流表会导致电源短路，故甲不可能是电流表；若甲是电压表，则两灯泡并联，甲测量电源电压。则甲是电压表，乙是电流表。
解析
【分析】
要判断甲、乙电表的类型，需结合电流表串联在电路中、电压表并联在电路中的使用规则，以及闭合开关后两灯均正常发光的条件分析：首先看乙的位置，乙串联在电路中，若乙是电压表，电路会断路，灯无法发光，因此乙应为电流表；再看甲的位置，若甲是电流表，会直接连通电源两极造成短路，两灯都不发光，不符合题意，因此甲应为电压表，此时两灯并联，均可正常工作。
【解析】
根据电表使用规则：电流表需串联在电路中，电压表需并联在电路中。
1. 乙电表串联在电路中，若乙为电压表，电路断路，灯L₁、L₂无法发光，不符合“两灯均正常发光”的条件，故乙是电流表；
2. 若甲为电流表，会直接连接电源正负极，造成电源短路，两灯均不发光，不符合要求，因此甲只能是电压表，此时L₁与L₂并联，甲电压表测电源电压，两灯正常工作。
【答案】
电压；电流
【知识点】
电流表使用；电压表使用；电路连接分析
【点评】
本题考查电流表和电压表的使用，核心是根据电路是否短路、用电器是否工作来判断电表类型，需熟练掌握电表的连接规则，属于中等难度的电路分析题。
【难度系数】
0.5
要判断甲、乙电表的类型，需结合电流表串联在电路中、电压表并联在电路中的使用规则，以及闭合开关后两灯均正常发光的条件分析：首先看乙的位置，乙串联在电路中，若乙是电压表，电路会断路，灯无法发光，因此乙应为电流表；再看甲的位置，若甲是电流表，会直接连通电源两极造成短路，两灯都不发光，不符合题意，因此甲应为电压表，此时两灯并联，均可正常工作。
【解析】
根据电表使用规则：电流表需串联在电路中，电压表需并联在电路中。
1. 乙电表串联在电路中，若乙为电压表，电路断路，灯L₁、L₂无法发光，不符合“两灯均正常发光”的条件，故乙是电流表；
2. 若甲为电流表，会直接连接电源正负极，造成电源短路，两灯均不发光，不符合要求，因此甲只能是电压表，此时L₁与L₂并联，甲电压表测电源电压，两灯正常工作。
【答案】
电压；电流
【知识点】
电流表使用；电压表使用；电路连接分析
【点评】
本题考查电流表和电压表的使用，核心是根据电路是否短路、用电器是否工作来判断电表类型，需熟练掌握电表的连接规则，属于中等难度的电路分析题。
【难度系数】
0.5
