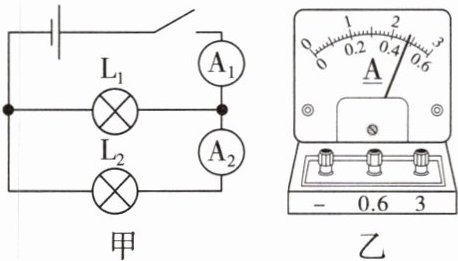

4. 如图甲所示，当开关闭合时，两个电流表的指针都如图乙所示，则通过灯泡$\mathrm{L}_1$和灯泡$\mathrm{L}_2$的电流分别是 （
A.0.48 A 1.92 A
B.1.92 A 0.48 A
C.2.4 A 0.48 A
D.0.48 A 2.4 A
B
）A.0.48 A 1.92 A
B.1.92 A 0.48 A
C.2.4 A 0.48 A
D.0.48 A 2.4 A
答案
4. B
解析
【分析】
首先分析电路：图甲中灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。根据并联电路电流特点，干路电流等于各支路电流之和，因此$\mathrm{A}_1$的示数大于$\mathrm{A}_2$的示数。由于两表指针位置相同，说明它们选用的量程不同：$\mathrm{A}_1$使用$0∼3\mathrm{A}$量程，$\mathrm{A}_2$使用$0∼0.6\mathrm{A}$量程。接下来根据电流表量程读数，再计算$\mathrm{L}_1$的电流。
【解析】
1. 电路与电流关系：$\mathrm{L}_1$、$\mathrm{L}_2$并联，干路电流$I = I_1 + I_2$（$I_1$为$\mathrm{L}_1$的电流，$I_2$为$\mathrm{L}_2$的电流），故$\mathrm{A}_1$示数大于$\mathrm{A}_2$示数。
2. 电流表量程与读数：$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.48\mathrm{A}$，即$I_2=0.48\mathrm{A}$；$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$2.4\mathrm{A}$，即干路电流$I=2.4\mathrm{A}$。
3. 计算$\mathrm{L}_1$的电流：$I_1 = I - I_2 = 2.4\mathrm{A} - 0.48\mathrm{A} = 1.92\mathrm{A}$，因此$\mathrm{L}_1$电流为$1.92\mathrm{A}$，$\mathrm{L}_2$电流为$0.48\mathrm{A}$，对应选项B。
【答案】
B
【知识点】
并联电路电流规律、电流表读数
【点评】
本题考查并联电路电流特点和电流表读数，关键是明确两电流表量程差异，利用干路与支路电流关系计算，需掌握不同量程电流表的读数方法。
【难度系数】
0.5
首先分析电路：图甲中灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流。根据并联电路电流特点，干路电流等于各支路电流之和，因此$\mathrm{A}_1$的示数大于$\mathrm{A}_2$的示数。由于两表指针位置相同，说明它们选用的量程不同：$\mathrm{A}_1$使用$0∼3\mathrm{A}$量程，$\mathrm{A}_2$使用$0∼0.6\mathrm{A}$量程。接下来根据电流表量程读数，再计算$\mathrm{L}_1$的电流。
【解析】
1. 电路与电流关系：$\mathrm{L}_1$、$\mathrm{L}_2$并联，干路电流$I = I_1 + I_2$（$I_1$为$\mathrm{L}_1$的电流，$I_2$为$\mathrm{L}_2$的电流），故$\mathrm{A}_1$示数大于$\mathrm{A}_2$示数。
2. 电流表量程与读数：$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，读数为$0.48\mathrm{A}$，即$I_2=0.48\mathrm{A}$；$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，读数为$2.4\mathrm{A}$，即干路电流$I=2.4\mathrm{A}$。
3. 计算$\mathrm{L}_1$的电流：$I_1 = I - I_2 = 2.4\mathrm{A} - 0.48\mathrm{A} = 1.92\mathrm{A}$，因此$\mathrm{L}_1$电流为$1.92\mathrm{A}$，$\mathrm{L}_2$电流为$0.48\mathrm{A}$，对应选项B。
【答案】
B
【知识点】
并联电路电流规律、电流表读数
【点评】
本题考查并联电路电流特点和电流表读数，关键是明确两电流表量程差异，利用干路与支路电流关系计算，需掌握不同量程电流表的读数方法。
【难度系数】
0.5

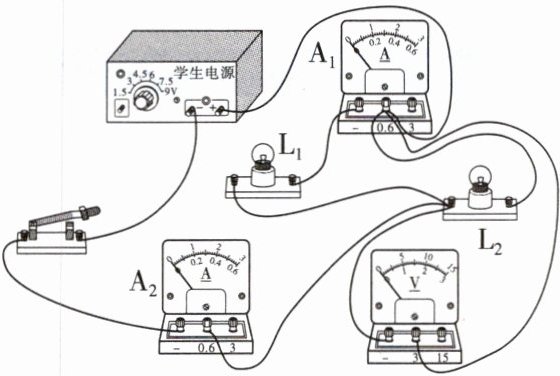

5. 如图所示是小宁连接的电路，电源电压保持不变。闭合开关后，发现两灯都发光，电流表$\mathrm{A}_1$的示数为0.28 A，电流表$\mathrm{A}_2$的示数为0.6 A，电压表示数为3 V。下列关于该电路的说法正确的是（
A.电源电压为6 V
B.通过灯$\mathrm{L}_2$的电流为0.32 A
C.若拧下灯$\mathrm{L}_2$，灯$\mathrm{L}_1$仍可以发光，电流表$\mathrm{A}_2$的示数变大
D.若用导线连接$\mathrm{L}_2$两端，两灯均不亮，所有电表的示数均为零
B
）A.电源电压为6 V
B.通过灯$\mathrm{L}_2$的电流为0.32 A
C.若拧下灯$\mathrm{L}_2$，灯$\mathrm{L}_1$仍可以发光，电流表$\mathrm{A}_2$的示数变大
D.若用导线连接$\mathrm{L}_2$两端，两灯均不亮，所有电表的示数均为零
答案
5. B
解析
【分析】首先分析电路连接：由实物图可知，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测$\mathrm{L}_1$支路的电流，电流表$\mathrm{A}_2$测干路电流，电压表测电源电压。结合并联电路的电流、电压规律，逐一分析各选项即可。
【解析】
由电路可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$示数为$\mathrm{L}_1$的电流$I_1=0.28\ \mathrm{A}$，$\mathrm{A}_2$示数为干路电流$I=0.6\ \mathrm{A}$，电压表示数为电源电压$U=3\ \mathrm{V}$。
选项A：并联电路中各支路电压等于电源电压，故电源电压为$3\ \mathrm{V}$，不是$6\ \mathrm{V}$，A错误；
选项B：根据并联电路电流规律，干路电流等于各支路电流之和，因此通过$\mathrm{L}_2$的电流$I_2=I-I_1=0.6\ \mathrm{A}-0.28\ \mathrm{A}=0.32\ \mathrm{A}$，B正确；
选项C：并联电路各支路独立工作，拧下$\mathrm{L}_2$后，干路电流变为$\mathrm{L}_1$的电流$0.28\ \mathrm{A}$，即$\mathrm{A}_2$示数变小，C错误；
选项D：用导线连接$\mathrm{L}_2$两端会造成电源短路，电流表会有较大示数，电压表被短路示数为0，并非所有电表示数均为零，D错误。
【答案】B
【知识点】并联电路电流规律、并联电路电压规律、电路故障分析
【点评】本题考查并联电路的特点及电路故障分析，关键是明确电路连接方式和电表测量对象，属于基础题型，难度适中。
【难度系数】0.5
【解析】
由电路可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$示数为$\mathrm{L}_1$的电流$I_1=0.28\ \mathrm{A}$，$\mathrm{A}_2$示数为干路电流$I=0.6\ \mathrm{A}$，电压表示数为电源电压$U=3\ \mathrm{V}$。
选项A：并联电路中各支路电压等于电源电压，故电源电压为$3\ \mathrm{V}$，不是$6\ \mathrm{V}$，A错误；
选项B：根据并联电路电流规律，干路电流等于各支路电流之和，因此通过$\mathrm{L}_2$的电流$I_2=I-I_1=0.6\ \mathrm{A}-0.28\ \mathrm{A}=0.32\ \mathrm{A}$，B正确；
选项C：并联电路各支路独立工作，拧下$\mathrm{L}_2$后，干路电流变为$\mathrm{L}_1$的电流$0.28\ \mathrm{A}$，即$\mathrm{A}_2$示数变小，C错误；
选项D：用导线连接$\mathrm{L}_2$两端会造成电源短路，电流表会有较大示数，电压表被短路示数为0，并非所有电表示数均为零，D错误。
【答案】B
【知识点】并联电路电流规律、并联电路电压规律、电路故障分析
【点评】本题考查并联电路的特点及电路故障分析，关键是明确电路连接方式和电表测量对象，属于基础题型，难度适中。
【难度系数】0.5

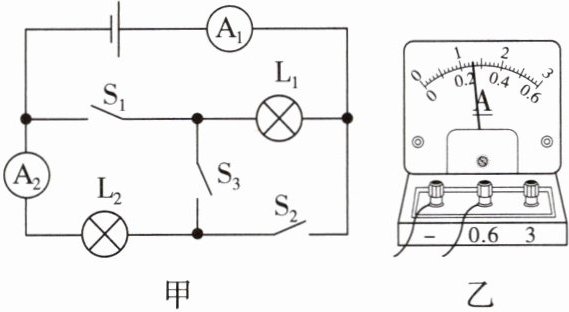

6.(2026天津和平区二模)如图甲所示,当闭合S₁、S₂,断开S₃时,此时电流表A₂示数如图乙所示,电流表A₁的示数为0.5 A,则通过L₂的电流为
0.26
A,通过L₁的电流为0.24
A。答案
6. 0.26 0.24
解析
【分析】首先分析电路：当闭合S₁、S₂，断开S₃时，灯泡L₁与L₂并联。电流表A₁测量干路的总电流，电流表A₂测量通过L₂支路的电流。接下来需先读取电流表A₂的示数，再根据并联电路电流规律计算通过L₁的电流。
【解析】1. 读取电流表A₂的示数：由图乙可知，电流表A₂选用0~0.6A量程，该量程分度值为0.02A，指针对应示数为0.26A，即通过L₂的电流I₂=0.26A。2. 根据并联电路电流规律：干路电流等于各支路电流之和，即I=I₁+I₂。已知干路电流I=0.5A，因此通过L₁的电流I₁=I - I₂=0.5A - 0.26A=0.24A。
【答案】0.26；0.24
【知识点】并联电路电流规律、电流表读数
【点评】本题结合电路分析考查电流表读数和并联电路电流特点，解题关键是明确电路连接方式及电流表测量对象，属于基础题型，难度适中。
【难度系数】0.6
【解析】1. 读取电流表A₂的示数：由图乙可知，电流表A₂选用0~0.6A量程，该量程分度值为0.02A，指针对应示数为0.26A，即通过L₂的电流I₂=0.26A。2. 根据并联电路电流规律：干路电流等于各支路电流之和，即I=I₁+I₂。已知干路电流I=0.5A，因此通过L₁的电流I₁=I - I₂=0.5A - 0.26A=0.24A。
【答案】0.26；0.24
【知识点】并联电路电流规律、电流表读数
【点评】本题结合电路分析考查电流表读数和并联电路电流特点，解题关键是明确电路连接方式及电流表测量对象，属于基础题型，难度适中。
【难度系数】0.6

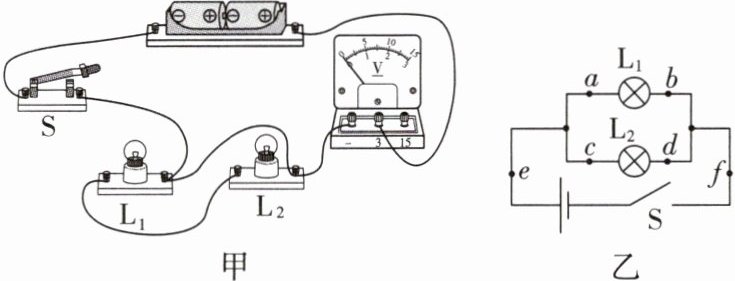

7.在“探究并联电路的电压规律”实验中，小明使用了两个规格相同的灯泡。
(1)在连接电路时，开关应该
(2)依次将电压表并联到电路中的$a$、$b$，$c$、$d$，$e$、$f$之间，小明发现电压表示数相等。由此他得出并联电路中电压的规律，此结论
A. 更换不同规格的灯泡，再次实验
B. 将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换，再次实验
C. 保持电源、灯泡不变，多测量几次电路中三处的电压
(3)纠正后得到并联电路中的电压规律为
(1)在连接电路时，开关应该
断开
；图甲是小明已经完成了一部分的实物电路图，请用笔画线代替导线在图中增加一条导线，使电压表测量$\mathrm{L}_2$两端的电压。(2)依次将电压表并联到电路中的$a$、$b$，$c$、$d$，$e$、$f$之间，小明发现电压表示数相等。由此他得出并联电路中电压的规律，此结论
不科学
（选填“科学”或“不科学”），接下来应该进行的操作是A
。A. 更换不同规格的灯泡，再次实验
B. 将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换，再次实验
C. 保持电源、灯泡不变，多测量几次电路中三处的电压
(3)纠正后得到并联电路中的电压规律为
并联电路两端的总电压和各支路两端的电压相等
。答案
7. (1) 断开 如图所示
(2) 不科学 A
(3) 并联电路两端的总电压和各支路两端的电压相等
解析
【分析】
首先，连接电路时为保护电路，开关需断开；要让电压表测量$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端，对应实物图补充导线即可。其次，实验结论需具有普遍性，仅用规格相同的灯泡得出的结论不科学，应更换不同规格器材多次实验。最后，纠正后可得并联电路的电压规律。
【解析】
(1) 连接电路时，开关应断开，避免连接过程中短路损坏元件；要使电压表测$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端，对应实物图，补充导线连接电压表的“3”接线柱与$\mathrm{L}_2$的左端接线柱。
(2) 小明使用规格相同的灯泡，实验结论具有偶然性，不科学；为使结论普遍，应更换不同规格灯泡再次实验，故选A。
(3) 纠正后实验可得：并联电路中各支路两端的电压相等，等于电源总电压。
【答案】
7. (1) 断开 如图所示
(2) 不科学 A
(3) 并联电路两端的总电压和各支路两端的电压相等
【知识点】
并联电路电压规律、电压表使用、实验探究方法
【点评】
本题考查并联电路电压规律的探究实验，侧重实验操作规范和结论普遍性的考查，需注意实验中应选用不同规格器材多次实验，避免偶然性。
【难度系数】
0.5
首先，连接电路时为保护电路，开关需断开；要让电压表测量$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端，对应实物图补充导线即可。其次，实验结论需具有普遍性，仅用规格相同的灯泡得出的结论不科学，应更换不同规格器材多次实验。最后，纠正后可得并联电路的电压规律。
【解析】
(1) 连接电路时，开关应断开，避免连接过程中短路损坏元件；要使电压表测$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端，对应实物图，补充导线连接电压表的“3”接线柱与$\mathrm{L}_2$的左端接线柱。
(2) 小明使用规格相同的灯泡，实验结论具有偶然性，不科学；为使结论普遍，应更换不同规格灯泡再次实验，故选A。
(3) 纠正后实验可得：并联电路中各支路两端的电压相等，等于电源总电压。
【答案】
7. (1) 断开 如图所示
(2) 不科学 A
(3) 并联电路两端的总电压和各支路两端的电压相等
【知识点】
并联电路电压规律、电压表使用、实验探究方法
【点评】
本题考查并联电路电压规律的探究实验，侧重实验操作规范和结论普遍性的考查，需注意实验中应选用不同规格器材多次实验，避免偶然性。
【难度系数】
0.5
8.如图所示，开关S断开时，电压表示数为6 V；闭合开关S后，电压表的示数为4 V，下列描述正确的是（
A.$\mathrm{L}_1$两端电压为6 V
B.$\mathrm{L}_1$两端电压为4 V
C.$\mathrm{L}_2$两端电压为2 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和为6 V
D
）A.$\mathrm{L}_1$两端电压为6 V
B.$\mathrm{L}_1$两端电压为4 V
C.$\mathrm{L}_2$两端电压为2 V
D.$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和为6 V
答案
8. D
解析
【分析】首先分析电路状态：开关S断开时，电路断路，电压表串联在电路中，由于电压表内阻极大，此时电压表直接测量电源电压，因此电源电压为6V；闭合开关S后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压，示数为4V。结合串联电路电压规律判断选项正误。
【解析】1. 开关S断开时，电压表测电源电压，故电源电压$U=6\ \mathrm{V}$；2. 闭合开关S后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端电压，即$U_2=4\ \mathrm{V}$；3. 根据串联电路电压规律：总电压等于各部分电压之和，因此$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和等于电源电压，即$U_1+U_2=U=6\ \mathrm{V}$；4. 计算$\mathrm{L}_1$两端电压：$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$，由此可知：A选项$\mathrm{L}_1$两端电压为6V（错误），B选项$\mathrm{L}_1$两端电压为4V（错误），C选项$\mathrm{L}_2$两端电压为2V（错误），D选项$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和为6V（正确）。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，关键是判断开关断开和闭合时电压表的测量对象，需掌握电路分析方法，属于基础题型。
【难度系数】0.5
【解析】1. 开关S断开时，电压表测电源电压，故电源电压$U=6\ \mathrm{V}$；2. 闭合开关S后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端电压，即$U_2=4\ \mathrm{V}$；3. 根据串联电路电压规律：总电压等于各部分电压之和，因此$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和等于电源电压，即$U_1+U_2=U=6\ \mathrm{V}$；4. 计算$\mathrm{L}_1$两端电压：$U_1=U-U_2=6\ \mathrm{V}-4\ \mathrm{V}=2\ \mathrm{V}$，由此可知：A选项$\mathrm{L}_1$两端电压为6V（错误），B选项$\mathrm{L}_1$两端电压为4V（错误），C选项$\mathrm{L}_2$两端电压为2V（错误），D选项$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之和为6V（正确）。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，关键是判断开关断开和闭合时电压表的测量对象，需掌握电路分析方法，属于基础题型。
【难度系数】0.5
