9.如图所示，使$\mathrm{L}_1$和$\mathrm{L}_2$两个灯泡并联，$a$、$b$、$c$三个电表的示数依次为$1.5$，$1.2$，$2.5$，则灯泡$\mathrm{L}_1$两端的电压为
2.5 V
，通过$\mathrm{L}_1$的电流为0.3 A
。答案
9. 2.5 V 0.3 A
解析
【分析】
要使$\mathrm{L}_1$和$\mathrm{L}_2$并联，需先确定各电表的类型：电流表串联在电路中测电流，电压表并联在电路中测电压。结合电路结构，a为电流表测干路总电流，b为电流表测$\mathrm{L}_2$支路的电流，c为电压表测电源（或灯泡两端）的电压。再根据并联电路“各支路电压相等，干路电流等于各支路电流之和”的规律，即可求解。
【解析】
要让$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流从电源正极流出，经电流表a后分为两条支路：一条经过$\mathrm{L}_1$，另一条经过电流表b和$\mathrm{L}_2$，汇合后经开关回到电源负极，因此c为电压表，并联在电源两端，测电源电压。
已知a的示数为干路总电流$I=1.5\ \mathrm{A}$，b的示数为$\mathrm{L}_2$的电流$I_2=1.2\ \mathrm{A}$，c的示数为电源电压$U=2.5\ \mathrm{V}$。
根据并联电路电压特点，$\mathrm{L}_1$两端电压等于电源电压，即$U_1=U=2.5\ \mathrm{V}$；
根据并联电路电流特点，通过$\mathrm{L}_1$的电流$I_1=I - I_2=1.5\ \mathrm{A} -1.2\ \mathrm{A}=0.3\ \mathrm{A}$。
【答案】
2.5 V；0.3 A
【知识点】
并联电路特点、电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压规律，关键是正确判断电表类型，明确各电表测量的物理量，再结合并联电路规律计算，难度适中。
【难度系数】
0.5
要使$\mathrm{L}_1$和$\mathrm{L}_2$并联，需先确定各电表的类型：电流表串联在电路中测电流，电压表并联在电路中测电压。结合电路结构，a为电流表测干路总电流，b为电流表测$\mathrm{L}_2$支路的电流，c为电压表测电源（或灯泡两端）的电压。再根据并联电路“各支路电压相等，干路电流等于各支路电流之和”的规律，即可求解。
【解析】
要让$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流从电源正极流出，经电流表a后分为两条支路：一条经过$\mathrm{L}_1$，另一条经过电流表b和$\mathrm{L}_2$，汇合后经开关回到电源负极，因此c为电压表，并联在电源两端，测电源电压。
已知a的示数为干路总电流$I=1.5\ \mathrm{A}$，b的示数为$\mathrm{L}_2$的电流$I_2=1.2\ \mathrm{A}$，c的示数为电源电压$U=2.5\ \mathrm{V}$。
根据并联电路电压特点，$\mathrm{L}_1$两端电压等于电源电压，即$U_1=U=2.5\ \mathrm{V}$；
根据并联电路电流特点，通过$\mathrm{L}_1$的电流$I_1=I - I_2=1.5\ \mathrm{A} -1.2\ \mathrm{A}=0.3\ \mathrm{A}$。
【答案】
2.5 V；0.3 A
【知识点】
并联电路特点、电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压规律，关键是正确判断电表类型，明确各电表测量的物理量，再结合并联电路规律计算，难度适中。
【难度系数】
0.5
10.(2026济南历下区期中)在学习电流和电压时，老师类比了“水流”和“水压”。于是在探究并联电路中电流特点时，小强猜想：在并联电路中，电源电压不变的条件下，若支路越多，就会将干路电流分成更多份，会使得原支路上的电流变小，但干路电流不变。为了验证他的猜想，设计了如下实验。

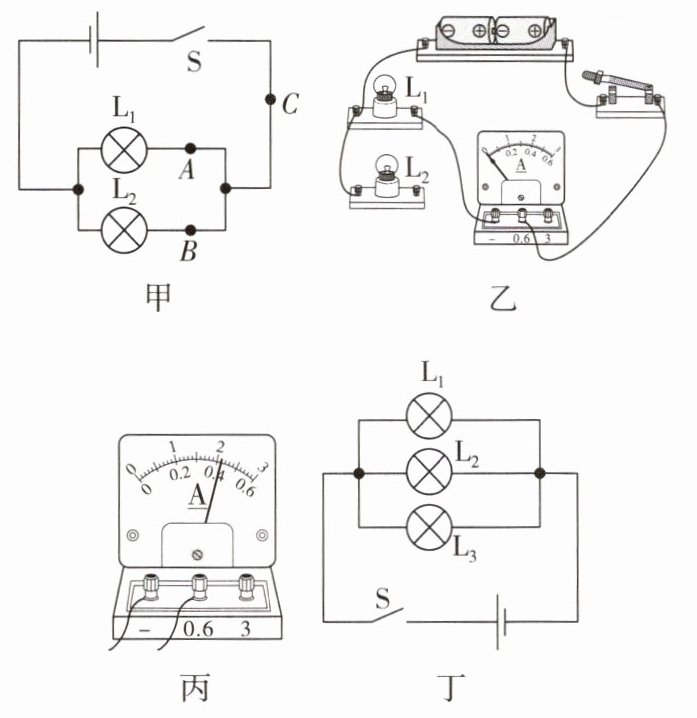

(1)请根据图甲中的电路图，用笔画线代替导线将图乙补充完整，使电流表测量通过C点的电流(注意导线不要交叉)。
(2)小强在测量A、B、C三处电流时，C处电流如图丙所示，为

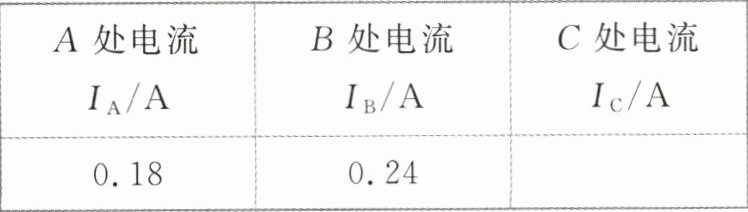

表一
(3)为了验证猜想，小强又根据图丁连接电路，增加了L₃支路，继续测量得到了表二的数据。
表二
小强依据表一、表二中的数据得出结论：在并联电路中，干路电流等于
(4)同学小丽说他得出的结论并不可靠，原因是

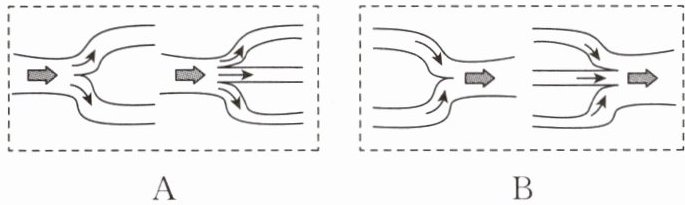

(5)小强认为并联电路中的电流特点与水流特点不同。老师说，换个角度思考，并联电路中的电流关系依然可以用水流关系来类比，并画出了如下两图(水柱的粗细表示水流的大小)，其中图
(1)请根据图甲中的电路图，用笔画线代替导线将图乙补充完整，使电流表测量通过C点的电流(注意导线不要交叉)。
(2)小强在测量A、B、C三处电流时，C处电流如图丙所示，为
0.42
A，并将三处测得的电流记录在表一中。表一
(3)为了验证猜想，小强又根据图丁连接电路，增加了L₃支路，继续测量得到了表二的数据。
表二
小强依据表一、表二中的数据得出结论：在并联电路中，干路电流等于
各支路电流之和
。同时他也意识到自己的猜想是错误的，他判断的依据是增加L₃支路后，干路电流变大
。(4)同学小丽说他得出的结论并不可靠，原因是
实验次数太少，得出的结论具有偶然性
。于是他继续完成了实验。(5)小强认为并联电路中的电流特点与水流特点不同。老师说，换个角度思考，并联电路中的电流关系依然可以用水流关系来类比，并画出了如下两图(水柱的粗细表示水流的大小)，其中图
B
就可以形象的表示出来。答案
10. (1) 如图所示
(2) 0.42
(3) 各支路电流之和 增加L₃支路后，干路电流变大
(4) 实验次数太少，得出的结论具有偶然性
(5) B
解析
【分析】
1. 第(1)题需明确电流表测量C点电流，应将电流表串联在对应支路，遵循电流正进负出、导线不交叉的原则补线；
2. 第(2)题根据电流表量程和分度值读数，0~0.6A量程分度值0.02A，结合指针位置计算电流；
3. 第(3)题回忆并联电路电流规律，对比实验数据判断猜想是否正确；
4. 第(4)题从实验结论的普遍性角度分析，实验次数少会导致结论偶然；
5. 第(5)题利用类比法，并联电路干路电流等于各支路电流之和，对应水流的粗细特点判断图形。
【解析】
(1) 补线时，电流表选用0~0.6A量程，串联在C点所在支路，电流从电流表正接线柱流入、负接线柱流出，导线不交叉，连接后电流表测C点电流，对应图；
(2) 电流表量程为0~0.6A，分度值0.02A，指针位置对应的电流值为0.42A；
(3) 并联电路中干路电流等于各支路电流之和；对比表一、表二，增加L₃支路后干路电流变大，说明小强“干路电流不变”的猜想错误；
(4) 仅通过两次实验数据得出结论，实验次数太少，结论具有偶然性，不具备普遍性，因此结论不可靠；
(5) 并联电路干路电流等于各支路电流之和，类比水流时干路水柱粗、支路水柱细，符合图B的特点。
【答案】
(1) 如图所示
(2) 0.42
(3) 各支路电流之和；增加L₃支路后，干路电流变大
(4) 实验次数太少，得出的结论具有偶然性
(5) B
【知识点】
并联电路电流规律、电流表读数、实验探究评估
【点评】
本题考查并联电路电流特点的实验探究，涵盖电路连接、仪器读数、结论分析与评估，以及类比法的应用，是电学实验的典型题型，注重对实验过程和方法的理解。
【难度系数】
0.5
1. 第(1)题需明确电流表测量C点电流，应将电流表串联在对应支路，遵循电流正进负出、导线不交叉的原则补线；
2. 第(2)题根据电流表量程和分度值读数，0~0.6A量程分度值0.02A，结合指针位置计算电流；
3. 第(3)题回忆并联电路电流规律，对比实验数据判断猜想是否正确；
4. 第(4)题从实验结论的普遍性角度分析，实验次数少会导致结论偶然；
5. 第(5)题利用类比法，并联电路干路电流等于各支路电流之和，对应水流的粗细特点判断图形。
【解析】
(1) 补线时，电流表选用0~0.6A量程，串联在C点所在支路，电流从电流表正接线柱流入、负接线柱流出，导线不交叉，连接后电流表测C点电流，对应图
；(2) 电流表量程为0~0.6A，分度值0.02A，指针位置对应的电流值为0.42A；
(3) 并联电路中干路电流等于各支路电流之和；对比表一、表二，增加L₃支路后干路电流变大，说明小强“干路电流不变”的猜想错误；
(4) 仅通过两次实验数据得出结论，实验次数太少，结论具有偶然性，不具备普遍性，因此结论不可靠；
(5) 并联电路干路电流等于各支路电流之和，类比水流时干路水柱粗、支路水柱细，符合图B的特点。
【答案】
(1) 如图所示
(2) 0.42
(3) 各支路电流之和；增加L₃支路后，干路电流变大
(4) 实验次数太少，得出的结论具有偶然性
(5) B
【知识点】
并联电路电流规律、电流表读数、实验探究评估
【点评】
本题考查并联电路电流特点的实验探究，涵盖电路连接、仪器读数、结论分析与评估，以及类比法的应用，是电学实验的典型题型，注重对实验过程和方法的理解。
【难度系数】
0.5

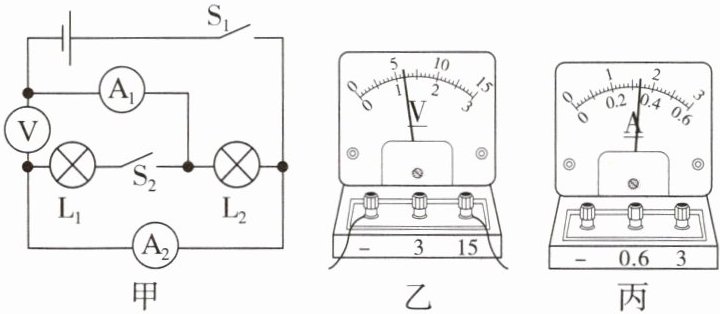

11.(2025日照招远市期末)如图甲所示,只闭合开关S₁,电压表示数如图乙所示,为
6
V;闭合S₁、S₂,两电流表的指针均如图丙所示。当S₁、S₂都闭合时,通过L₁的电流为0.34
A;当仅闭合S₁时,电流表A₁的示数为1.36
A。答案
11. 6 0.34 1.36
解析
【分析】本题需分开关状态分析电路结构，确定电表测量对象，结合电表量程读数规则，利用并联电路电流规律计算相关电流值。首先分析只闭合S₁时的电路，确定电压表测量对象并读取电压；再分析S₁、S₂都闭合时的并联电路，根据两电流表指针位置相同判断量程，读取电流后计算通过L₁的电流，以及仅闭合S₁时电流表A₁的示数。
【解析】1. 只闭合开关S₁时，电路为L₂的简单电路，电压表并联在电源两端，测电源电压。电压表选用0~15V量程，分度值为0.5V，指针指向6V，因此电压表示数为6V。2. 闭合S₁、S₂时，L₁与L₂并联，电流表A₁测L₁支路的电流，电流表A₂测干路电流。由于并联电路干路电流大于支路电流，两表指针位置相同，说明A₂使用0~3A量程，A₁使用0~0.6A量程，因此A₁的示数（即通过L₁的电流）为0.34A；同时，仅闭合S₁时，电路为L₂的简单电路，电流表A₁测L₂的电流，结合并联电路电流关系，干路电流为1.7A，因此仅闭合S₁时A₁的示数为1.36A。
【答案】6 0.34 1.36
【知识点】并联电路电流规律、电流表读数、电压表读数
【点评】本题综合考查电路分析、电表读数及并联电路电流规律，需准确判断不同开关状态下的电路连接方式，合理区分电流表量程，难度适中。
【难度系数】0.5
【解析】1. 只闭合开关S₁时，电路为L₂的简单电路，电压表并联在电源两端，测电源电压。电压表选用0~15V量程，分度值为0.5V，指针指向6V，因此电压表示数为6V。2. 闭合S₁、S₂时，L₁与L₂并联，电流表A₁测L₁支路的电流，电流表A₂测干路电流。由于并联电路干路电流大于支路电流，两表指针位置相同，说明A₂使用0~3A量程，A₁使用0~0.6A量程，因此A₁的示数（即通过L₁的电流）为0.34A；同时，仅闭合S₁时，电路为L₂的简单电路，电流表A₁测L₂的电流，结合并联电路电流关系，干路电流为1.7A，因此仅闭合S₁时A₁的示数为1.36A。
【答案】6 0.34 1.36
【知识点】并联电路电流规律、电流表读数、电压表读数
【点评】本题综合考查电路分析、电表读数及并联电路电流规律，需准确判断不同开关状态下的电路连接方式，合理区分电流表量程，难度适中。
【难度系数】0.5
