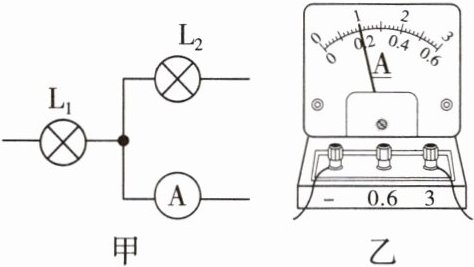

[变式]小明同学在实验时设计了如图甲所示的一部分电路，已知通过灯泡$\mathrm{L}_1$的电流为0.7 A，通过$\mathrm{L}_2$的电流为0.3 A，电流表的示数如图乙所示，则下列判断正确的是（
A.电流表的示数为0.2 A
B.小灯泡$\mathrm{L}_1$在干路上
C.小灯泡$\mathrm{L}_1$和小灯泡$\mathrm{L}_2$是并联的
D.如果将小灯泡$\mathrm{L}_1$拧下来，$\mathrm{L}_2$将熄灭
C
）A.电流表的示数为0.2 A
B.小灯泡$\mathrm{L}_1$在干路上
C.小灯泡$\mathrm{L}_1$和小灯泡$\mathrm{L}_2$是并联的
D.如果将小灯泡$\mathrm{L}_1$拧下来，$\mathrm{L}_2$将熄灭
答案
C
解析
【分析】
首先观察图甲的电路结构：电流从公共节点分为两条独立路径，分别经过L₁和L₂，据此判断电路连接方式；再结合电流表的读数规则、并联电路的特点逐一分析选项，排除错误选项，确定正确答案。
【解析】
1. 判断电路连接方式：图甲中，电流从公共节点流出后，分为两条互不干扰的支路，一条经过L₁，另一条经过L₂，因此L₁和L₂是并联关系，对应选项C的描述。
2. 分析选项A：电流表与L₂串联，测L₂的电流，已知通过L₂的电流为0.3A；图乙中电流表选用0~0.6A量程，分度值为0.02A，示数为0.2A，与L₂的实际电流不符，故A错误。
3. 分析选项B：并联电路中，干路是总电流的公共路径，L₁是其中一条支路，并非在干路上，故B错误。
4. 分析选项D：并联电路各支路独立工作、互不影响，拧下L₁后，L₂所在支路仍为通路，不会熄灭，故D错误。
【答案】
C
【知识点】
并联电路特点、电流表读数
【点评】
本题考查并联电路的判断与特性，以及电流表的读数，属于基础题型，需先明确电路连接方式，再结合电流表量程和并联电路的独立性分析选项。
【难度系数】
0.6
首先观察图甲的电路结构：电流从公共节点分为两条独立路径，分别经过L₁和L₂，据此判断电路连接方式；再结合电流表的读数规则、并联电路的特点逐一分析选项，排除错误选项，确定正确答案。
【解析】
1. 判断电路连接方式：图甲中，电流从公共节点流出后，分为两条互不干扰的支路，一条经过L₁，另一条经过L₂，因此L₁和L₂是并联关系，对应选项C的描述。
2. 分析选项A：电流表与L₂串联，测L₂的电流，已知通过L₂的电流为0.3A；图乙中电流表选用0~0.6A量程，分度值为0.02A，示数为0.2A，与L₂的实际电流不符，故A错误。
3. 分析选项B：并联电路中，干路是总电流的公共路径，L₁是其中一条支路，并非在干路上，故B错误。
4. 分析选项D：并联电路各支路独立工作、互不影响，拧下L₁后，L₂所在支路仍为通路，不会熄灭，故D错误。
【答案】
C
【知识点】
并联电路特点、电流表读数
【点评】
本题考查并联电路的判断与特性，以及电流表的读数，属于基础题型，需先明确电路连接方式，再结合电流表量程和并联电路的独立性分析选项。
【难度系数】
0.6
[典例2]如图甲所示是小雨同学探究并联电路中电压规律的实验装置。
(1)请根据实验的要求完成电路的连接(电源电压约为3 V),要求电压表测L₂两端的电压。
(2)电压表的示数如图乙所示,其大小为
(3)将电压表改接到L₁两端,电压表的示数仍如图乙所示,由此可得出结论:在并联电路中,各支路两端的电压
(1)请根据实验的要求完成电路的连接(电源电压约为3 V),要求电压表测L₂两端的电压。
(2)电压表的示数如图乙所示,其大小为
2.6
V。(3)将电压表改接到L₁两端,电压表的示数仍如图乙所示,由此可得出结论:在并联电路中,各支路两端的电压
相等
。你认为这样得出的结论是不准确
(选填“准确”或“不准确”)的,因为只进行一次实验得出的结论具有偶然性,没有普遍性
。答案
(1) 如图所示
(2) 2.6
(3) 相等 不准确 只进行一次实验得出的结论具有偶然性，没有普遍性
解析
【分析】
本题是探究并联电路电压规律的实验题，分三步思考：
1. 连接电路时，需明确并联电路的连接方式：L₁与L₂并联，电压表要测L₂两端电压，因此电压表应并联在L₂两端；电源电压约3V，所以电压表选0~3V量程，且电流从正接线柱流入、负接线柱流出。
2. 读取电压表示数时，先确定电压表量程（0~3V），再明确分度值（0.1V），最后根据指针位置读数。
3. 分析实验结论时，要注意实验的普遍性：仅一次实验得出的结论具有偶然性，需多次实验才能得到普遍规律。
【解析】
(1) 电路连接步骤：① 从电源正极出发，连接开关，开关另一端分成两条支路，一条连接L₁的一个接线柱，另一条连接L₂的一个接线柱；② L₁和L₂的另一个接线柱汇合后连接电源负极，完成并联电路连接；③ 将电压表并联在L₂两端，选择0~3V量程，正接线柱接靠近电源正极的一侧，负接线柱接另一侧，连接结果如图所示。
(2) 电压表选用0~3V量程，分度值为0.1V，指针指向2.6V位置，因此示数为2.6V。
(3) 电压表测L₁两端电压时示数与L₂两端相同，说明并联电路中各支路两端电压相等；但仅通过一次实验得出结论，没有进行多次实验，结论具有偶然性，不具有普遍性，因此结论不准确。
【答案】
(1) 如图所示
(2) 2.6
(3) 相等；不准确；只进行一次实验得出的结论具有偶然性，没有普遍性
【知识点】
并联电路电压规律；电压表的使用；电压表读数
【点评】
本题考查并联电路电压规律的探究，重点掌握电压表的正确使用方法，以及实验结论需通过多次实验保证普遍性的原则，是电学基础实验题。
【难度系数】
0.7
本题是探究并联电路电压规律的实验题，分三步思考：
1. 连接电路时，需明确并联电路的连接方式：L₁与L₂并联，电压表要测L₂两端电压，因此电压表应并联在L₂两端；电源电压约3V，所以电压表选0~3V量程，且电流从正接线柱流入、负接线柱流出。
2. 读取电压表示数时，先确定电压表量程（0~3V），再明确分度值（0.1V），最后根据指针位置读数。
3. 分析实验结论时，要注意实验的普遍性：仅一次实验得出的结论具有偶然性，需多次实验才能得到普遍规律。
【解析】
(1) 电路连接步骤：① 从电源正极出发，连接开关，开关另一端分成两条支路，一条连接L₁的一个接线柱，另一条连接L₂的一个接线柱；② L₁和L₂的另一个接线柱汇合后连接电源负极，完成并联电路连接；③ 将电压表并联在L₂两端，选择0~3V量程，正接线柱接靠近电源正极的一侧，负接线柱接另一侧，连接结果如图所示。
(2) 电压表选用0~3V量程，分度值为0.1V，指针指向2.6V位置，因此示数为2.6V。
(3) 电压表测L₁两端电压时示数与L₂两端相同，说明并联电路中各支路两端电压相等；但仅通过一次实验得出结论，没有进行多次实验，结论具有偶然性，不具有普遍性，因此结论不准确。
【答案】
(1) 如图所示
(2) 2.6
(3) 相等；不准确；只进行一次实验得出的结论具有偶然性，没有普遍性
【知识点】
并联电路电压规律；电压表的使用；电压表读数
【点评】
本题考查并联电路电压规律的探究，重点掌握电压表的正确使用方法，以及实验结论需通过多次实验保证普遍性的原则，是电学基础实验题。
【难度系数】
0.7
1. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为$I_A=0.5\ \mathrm{A}$，$I_B=0.3\ \mathrm{A}$，$I_C=0.2\ \mathrm{A}$，在表格中记录数据后，下一步应该做的是（
A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电流值
C.分析数据，得出结论
D.换用电流表的另一量程，再测出一组电流值
B
）A.整理器材，结束实验
B.换用不同规格的小灯泡，再测出几组电流值
C.分析数据，得出结论
D.换用电流表的另一量程，再测出一组电流值
答案
1. B
解析
【分析】
这道题考查探究并联电路电流关系的实验操作。解题思路是：探究类实验的核心是得出普遍规律，仅一组实验数据具有偶然性，无法得出普遍结论，因此需要通过多次实验验证结论的普遍性。题目中已测量一组A、B、C三处的电流，接下来需进行符合实验严谨性的操作，避免偶然性。
【解析】
在探究并联电路电流关系时，为使结论具有普遍性，避免实验偶然性，不能仅根据一组数据得出结论，需多次实验。
选项A：仅一组数据就结束实验，无法得出普遍规律，错误；
选项B：换用不同规格小灯泡，再测几组电流值，符合多次实验的要求，能避免偶然性，正确；
选项C：直接分析一组数据得出结论，结论具有偶然性，不科学，错误；
选项D：换用电流表量程对得出普遍规律无帮助，不是正确操作，错误。
【答案】
B
【知识点】
探究并联电路电流规律；实验探究的严谨性
【点评】
本题考查电学实验的基本思路，强调多次实验以避免偶然性、得出普遍规律的重要性，是电学实验的基础题型，注重对实验方法的理解。
【难度系数】
0.6
这道题考查探究并联电路电流关系的实验操作。解题思路是：探究类实验的核心是得出普遍规律，仅一组实验数据具有偶然性，无法得出普遍结论，因此需要通过多次实验验证结论的普遍性。题目中已测量一组A、B、C三处的电流，接下来需进行符合实验严谨性的操作，避免偶然性。
【解析】
在探究并联电路电流关系时，为使结论具有普遍性，避免实验偶然性，不能仅根据一组数据得出结论，需多次实验。
选项A：仅一组数据就结束实验，无法得出普遍规律，错误；
选项B：换用不同规格小灯泡，再测几组电流值，符合多次实验的要求，能避免偶然性，正确；
选项C：直接分析一组数据得出结论，结论具有偶然性，不科学，错误；
选项D：换用电流表量程对得出普遍规律无帮助，不是正确操作，错误。
【答案】
B
【知识点】
探究并联电路电流规律；实验探究的严谨性
【点评】
本题考查电学实验的基本思路，强调多次实验以避免偶然性、得出普遍规律的重要性，是电学实验的基础题型，注重对实验方法的理解。
【难度系数】
0.6

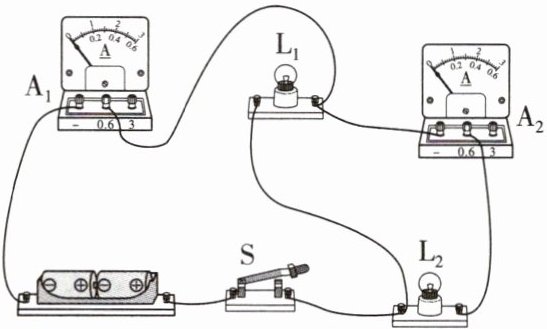

2.(2026 济南钢城区模拟)如图所示的实验电路,闭合开关S后,电流表A₁的示数为0.5 A,电流表A₂的示数为0.2 A。则通过小灯泡L₁、L₂的电流分别为 (
A.0.3 A 0.2 A
B.0.3 A 0.5 A
C.0.5 A 0.7 A
D.0.2 A 0.3 A
A
)A.0.3 A 0.2 A
B.0.3 A 0.5 A
C.0.5 A 0.7 A
D.0.2 A 0.3 A
答案
2. A
解析
【分析】首先判断电路连接方式和电流表测量对象：观察电路图可知，小灯泡L₁与L₂为并联关系，电流表A₁接在干路，测量电路的总电流；电流表A₂与L₂串联，测量通过L₂的支路电流。根据并联电路“干路电流等于各支路电流之和”的规律，即可计算出通过L₁的电流。
【解析】由电路可知，L₁和L₂并联，电流表A₁测干路总电流，即总电流I=0.5A；电流表A₂测通过L₂的电流，即I₂=0.2A。根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I - I₂=0.5A - 0.2A=0.3A，通过L₂的电流为0.2A，对应选项A。
【答案】A
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是正确判断电流表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.4
【解析】由电路可知，L₁和L₂并联，电流表A₁测干路总电流，即总电流I=0.5A；电流表A₂测通过L₂的电流，即I₂=0.2A。根据并联电路电流规律I=I₁+I₂，可得通过L₁的电流I₁=I - I₂=0.5A - 0.2A=0.3A，通过L₂的电流为0.2A，对应选项A。
【答案】A
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，核心是正确判断电流表的测量对象，属于基础应用类题目，难度较低。
【难度系数】0.4
3. 如图所示，闭合开关S后，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均发光，且小灯泡$\mathrm{L}_1$比小灯泡$\mathrm{L}_2$亮。下列说法正确的是（
A.小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压的关系是$U_{\mathrm{L}1}＞U_{\mathrm{L}2}$
B.小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压的关系是$U_{\mathrm{L}1}=U_{\mathrm{L}2}$
C.若拧下小灯泡$\mathrm{L}_1$，则小灯泡$\mathrm{L}_2$会熄灭
D.$a$处的电流和$b$处的电流的关系是$I_a＞I_b$
B
）A.小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压的关系是$U_{\mathrm{L}1}＞U_{\mathrm{L}2}$
B.小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压的关系是$U_{\mathrm{L}1}=U_{\mathrm{L}2}$
C.若拧下小灯泡$\mathrm{L}_1$，则小灯泡$\mathrm{L}_2$会熄灭
D.$a$处的电流和$b$处的电流的关系是$I_a＞I_b$
答案
3. B
解析
【分析】首先观察电路图，判断出小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$为并联连接。回忆并联电路的核心特点：各支路两端电压相等，各支路独立工作互不影响，同一支路电流处处相等。接下来逐一分析选项：A选项违背并联电路电压规律；B选项符合并联电压特点；C选项忽略并联支路独立工作的特性；D选项错误认为同一支路电流不等，结合知识点即可得出答案。
【解析】由题图可知，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$与$\mathrm{L}_2$并联。根据并联电路的特点：①各支路两端电压相等，等于电源电压，因此$U_{\mathrm{L}1}=U_{\mathrm{L}2}$，故A错误，B正确；②并联电路中各支路独立工作、互不影响，所以拧下$\mathrm{L}_1$时，$\mathrm{L}_2$所在支路仍为通路，$\mathrm{L}_2$不会熄灭，故C错误；③同一支路中电流处处相等，$a$、$b$两点都在$\mathrm{L}_1$的支路上，因此$I_a=I_b$，故D错误。综上，正确答案为B。
【答案】B
【知识点】并联电路电压规律、并联电路电流规律、电路连接判断
【点评】本题考查并联电路的基础性质，关键是正确识别电路连接方式，运用并联电路的电压、电流规律分析选项，属于基础题型，难度较低。
【难度系数】0.7
【解析】由题图可知，闭合开关$\mathrm{S}$后，$\mathrm{L}_1$与$\mathrm{L}_2$并联。根据并联电路的特点：①各支路两端电压相等，等于电源电压，因此$U_{\mathrm{L}1}=U_{\mathrm{L}2}$，故A错误，B正确；②并联电路中各支路独立工作、互不影响，所以拧下$\mathrm{L}_1$时，$\mathrm{L}_2$所在支路仍为通路，$\mathrm{L}_2$不会熄灭，故C错误；③同一支路中电流处处相等，$a$、$b$两点都在$\mathrm{L}_1$的支路上，因此$I_a=I_b$，故D错误。综上，正确答案为B。
【答案】B
【知识点】并联电路电压规律、并联电路电流规律、电路连接判断
【点评】本题考查并联电路的基础性质，关键是正确识别电路连接方式，运用并联电路的电压、电流规律分析选项，属于基础题型，难度较低。
【难度系数】0.7
