3.（多选）关于“探究电流与电压的关系”和“用伏安法测量定值电阻的阻值”这两个实验，下列说法正确的是()。

A.它们都采用了控制变量法
B.滑动变阻器在两个实验中的作用是相同的
C.前者多次测量的目的是：分析多组数据，得出电流跟电压的普遍关系
D.后者多次测量的目的是：获得多组数据，计算电阻并取平均值，减小误差

CD

逐一分析选项：
1. 选项A：探究电流与电压的关系时需控制电阻不变，用到控制变量法；伏安法测定值电阻阻值的实验不需要使用控制变量法，A错误。
2. 选项B：滑动变阻器在“探究电流与电压的关系”中是为了改变定值电阻两端电压，获取多组数据探究普遍规律；在“伏安法测定值电阻”中是为了改变待测电阻两端电压，实现多次测量取平均值减小误差，二者作用不相同，B错误。
3. 选项C：探究电流与电压的关系实验中，多次测量的目的是分析多组数据，避免偶然性，得出电流跟电压的普遍关系，C正确。
4. 选项D：伏安法测定值电阻的实验中，多次测量的目的是获得多组数据，计算电阻并取平均值，减小实验误差，D正确。

4. 小岩利用伏安法测量定值电阻R的阻值。

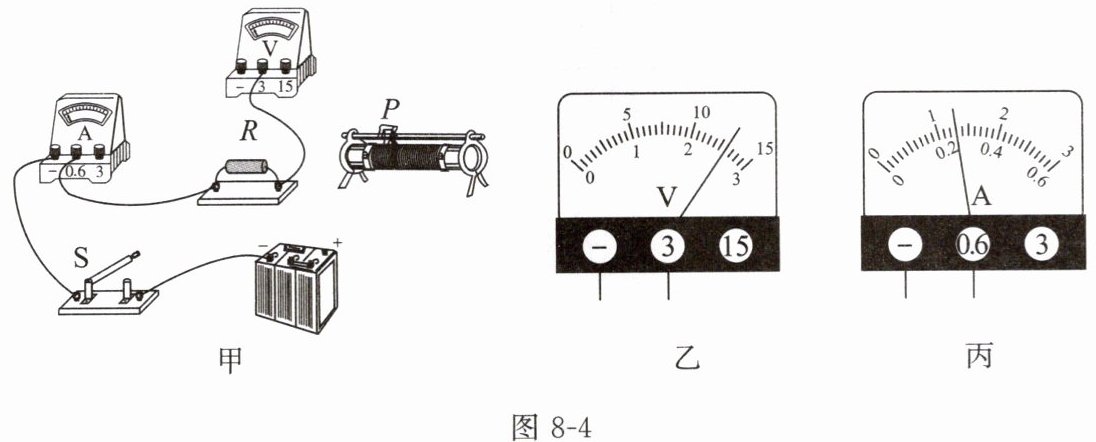

(1)请用笔画线代替导线，将图8-4甲中的电路连接完整。要求：闭合开关S后，将滑动变阻器的滑动头P向右移动时，电路中的电流变大。

(2)连接电路时，开关应。闭合开关S前，应把图8-4甲中滑动变阻器的滑动头P置于最（选填“左”或“右”）端。
(3)确认电路连接正确后，闭合开关S，将滑动变阻器的滑动头P移到某一位置时，电压表的示数如图8-4乙所示，电流表的示数如图8-4丙所示，则电压表的示数为V，电流表的示数为A，本次测得定值电阻R的阻值为Ω。

解：
(1) 电路连接：将滑动变阻器的右下接线柱与定值电阻R的右接线柱相连，将滑动变阻器上方任意一个接线柱与电源正极相连，使滑动变阻器按“一上一下”串联接入电路，满足滑片P向右移动时接入电路的电阻丝长度变短、电流变大的要求。
(2) 断开；左
(3) 2.4；0.24；10

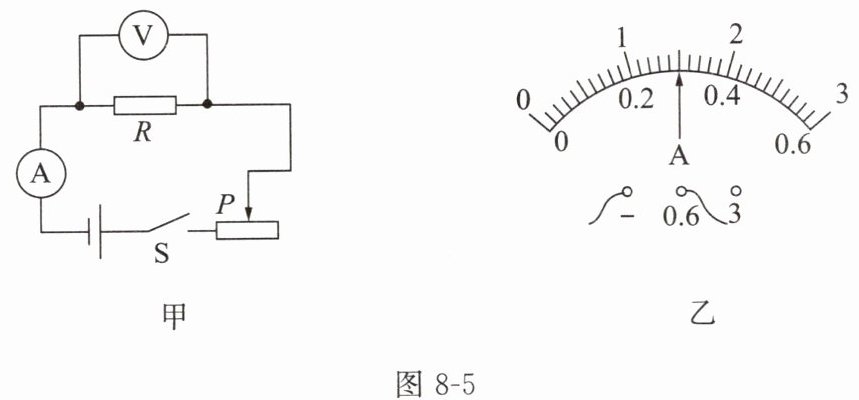

5. 小明用如图8-5甲所示的电路图测量未知电阻R的阻值，电源电压保持不变。

图8-5
(1)该实验的原理为。
(2)闭合开关S，电流表没有示数，电压表有示数。移动滑动变阻器的滑动头P，电流表仍没有示数，电压表示数不变化，则电路中的故障是（选填“滑动变阻器”“待测电阻R”或“电流表”）出现了（选填“断路”或“短路”）。
(3)处理好故障后，将滑动变阻器的滑动头P移到某处时，电压表的示数为3.0 V，电流表的示数如图8-5乙所示，为A，则待测电阻R的阻值为Ω，并将此作为实验结果。该实验中存在的问题是。

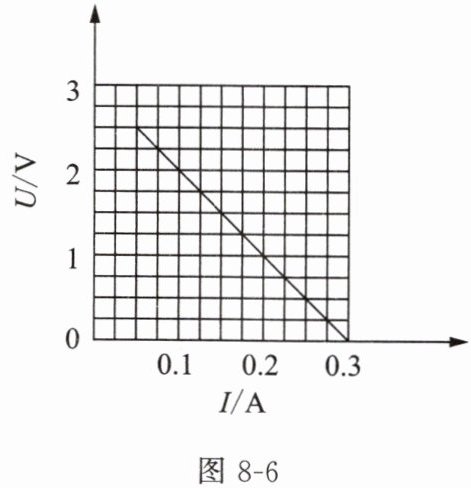

(4)小刚用相同的实验器材连接电路并进行实验，并根据自己所记录的实验数据绘制了如图8-6所示的U-I图像。小明发现小刚绘制的U-I图像和自己绘制的U-I图像不同，你认为小刚在实验操作中出现的问题是。

图8-6

解：
(1) $R=\dfrac{U}{I}$（或欧姆定律）
(2) 待测电阻$R$；断路
(3) 0.3；10；只测量了一次，没有多次测量取平均值来减小误差，实验结果误差较大
(4) 电压表并联在滑动变阻器两端，测量的是滑动变阻器的电压
