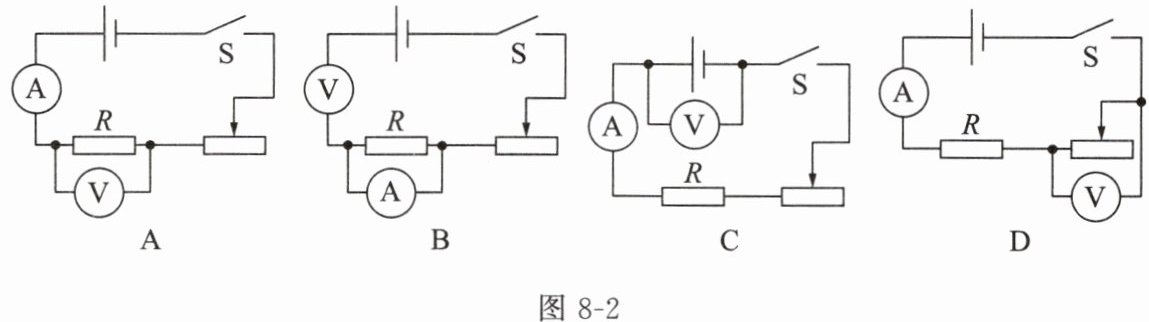

1. 利用电压表与电流表测电阻的方法叫作“伏安法”。利用伏安法测电阻R的电路图应该是图8-2中的()。

图8-2
图8-2
答案
A
解析
解:
伏安法测电阻的实验要求:电流表串联在电路中,测量通过待测电阻R的电流;电压表并联在待测电阻R两端,测量R两端的电压;电路中串联滑动变阻器,用于改变电路的电流和电阻两端电压,实现多次测量。
选项A的电路连接符合上述要求;
选项B中电压表串联在电路、电流表并联在R两端,连接错误;
选项C中电压表测电源电压,电流表无法测量通过R的电流,不符合实验要求;
选项D中电压表并联在滑动变阻器两端,测量的是滑动变阻器的电压,无法得到待测电阻R两端的电压,不符合实验要求。
伏安法测电阻的实验要求:电流表串联在电路中,测量通过待测电阻R的电流;电压表并联在待测电阻R两端,测量R两端的电压;电路中串联滑动变阻器,用于改变电路的电流和电阻两端电压,实现多次测量。
选项A的电路连接符合上述要求;
选项B中电压表串联在电路、电流表并联在R两端,连接错误;
选项C中电压表测电源电压,电流表无法测量通过R的电流,不符合实验要求;
选项D中电压表并联在滑动变阻器两端,测量的是滑动变阻器的电压,无法得到待测电阻R两端的电压,不符合实验要求。

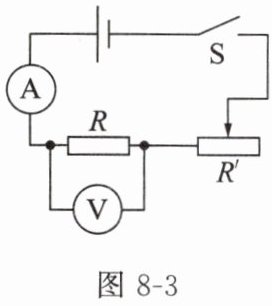

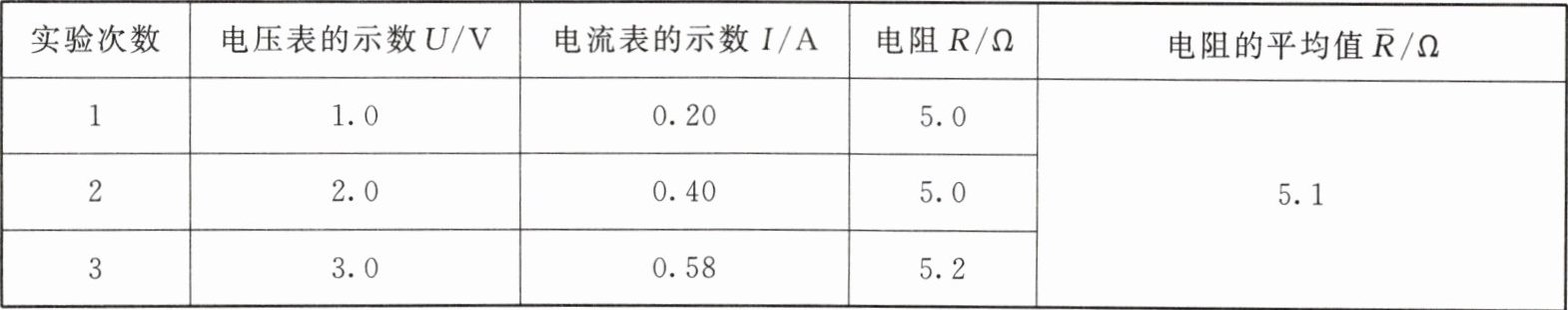

2. 某同学利用如图8-3所示的电路图测量定值电阻R的阻值,实验数据如表8-2所示。下列说法错误的是()。

图8-3
表8-2

A.该实验的原理是$R=\frac{U}{I}$
B.闭合开关前,滑动变阻器的滑动头应移到最右端
C.闭合开关前,电流表的指针指在零刻度线左侧,原因是电流表的正、负接线柱接反了
D.本实验多次测量的目的是求平均值以减小误差
图8-3
表8-2
A.该实验的原理是$R=\frac{U}{I}$
B.闭合开关前,滑动变阻器的滑动头应移到最右端
C.闭合开关前,电流表的指针指在零刻度线左侧,原因是电流表的正、负接线柱接反了
D.本实验多次测量的目的是求平均值以减小误差
答案
C
解析
逐个分析选项:
1. 选项A:伏安法测量定值电阻的实验原理就是$R=\frac{U}{I}$,该说法正确。
2. 选项B:闭合开关前,滑动变阻器需调到接入电路阻值最大的位置,本图中滑动头移到最右端时接入电阻最大,该说法正确。
3. 选项C:闭合开关前电路处于断开状态,电流表指针在零刻度线左侧,原因是电流表没有进行调零,并非正负接线柱接反(正负接线柱接反是通电后指针反向偏转),该说法错误。
4. 选项D:测量定值电阻阻值时,多次测量取平均值可以减小实验误差,该说法正确。
因此错误的是选项C。
1. 选项A:伏安法测量定值电阻的实验原理就是$R=\frac{U}{I}$,该说法正确。
2. 选项B:闭合开关前,滑动变阻器需调到接入电路阻值最大的位置,本图中滑动头移到最右端时接入电阻最大,该说法正确。
3. 选项C:闭合开关前电路处于断开状态,电流表指针在零刻度线左侧,原因是电流表没有进行调零,并非正负接线柱接反(正负接线柱接反是通电后指针反向偏转),该说法错误。
4. 选项D:测量定值电阻阻值时,多次测量取平均值可以减小实验误差,该说法正确。
因此错误的是选项C。
