5. 《论衡·是应篇》中记载：“司南之杓，投之于地，其柢指南”，下列说法正确的是 ()

A.“杓”是磁体的 S 极，“柢”是磁体的 N 极
B.司南周围的磁感线是真实存在的
C.“其柢指南”指的是地理的北极
D.司南能够指示方向是由于地磁场的作用

D

【分析】
要解决这道题，需结合地磁场、磁感线性质及磁极间相互作用的知识，逐个分析选项：首先明确地磁场的分布特点——地理南极附近是地磁场的N极，地理北极附近是地磁场的S极；其次清楚磁感线是假想的曲线，并非真实存在；再根据异名磁极相互吸引的规律判断司南磁极的指向，最终排除错误选项，选出正确答案。
【解析】
对各选项分析如下：
A. 地理南极附近是地磁场的N极，根据异名磁极相互吸引，“其柢指南”说明“柢”会指向地磁场的N极，因此“柢”是磁体的S极，“杓”是磁体的N极，故A错误；
B. 磁感线是为了直观描述磁场而假想的曲线，并不是真实存在的物质，故B错误；
C. “其柢指南”中的“南”指的是地理的南极，而非地理北极，故C错误；
D. 司南能够指示方向，是因为受到地球周围地磁场的作用，故D正确。
【答案】
D
【知识点】
地磁场、磁感线的性质、磁极间的相互作用
【点评】
本题以古代科技成果“司南”为背景，考查地磁场相关基础知识，将物理知识与历史文化结合，既要求学生掌握地磁场分布、磁感线特点及磁极相互作用规律，也注重培养学生对传统文化中物理知识的理解，属于基础概念考查题。
【难度系数】
0.8

6. 关于磁场和磁感线的说法，正确的是 ()

A.磁感线是磁场中确实存在的线
B.没有磁感线的区域就没有磁场
C.任何磁体的周围都存在着磁场
D.磁感线总是从磁体的 S 极出发回到磁体的 N 极

C

【分析】
要解决这道题，需先明确磁场和磁感线的核心概念：磁场是磁体周围真实存在的特殊物质，而磁感线是为了直观描述磁场假想的曲线。接下来逐一分析选项：先判断A选项，磁感线并非真实存在，可排除；B选项，磁场真实存在，与是否画有磁感线无关，排除；C选项，磁体周围一定存在磁场，符合磁场的基本性质；D选项，磁感线在磁体外部是从N极到S极，内部走向相反，所以D错误，最终锁定正确选项。
【解析】
对各选项逐一分析：
A选项：磁感线是为了形象、直观地描述磁场而人为假想的曲线，并非磁场中真实存在的线，因此A错误。
B选项：磁场是真实存在的物质，磁感线是假想的描述工具，即使没有画出磁感线的区域，磁场依然存在，因此B错误。
C选项：磁场是磁体周围的一种特殊物质，任何磁体的周围都必然存在磁场，这是磁场的基本性质，因此C正确。
D选项：磁感线是闭合曲线，在磁体外部，磁感线从N极出发回到S极；在磁体内部，磁感线从S极出发回到N极，因此D错误。
综上，正确答案为C。
【答案】
C
【知识点】
1. 磁场的基本性质
2. 磁感线的概念
【点评】
本题考查磁场和磁感线的基础概念，属于概念辨析类题目，容易出现的误区是混淆磁感线的“假想性”与磁场的“真实性”，以及记错磁感线的走向规律。解题关键是准确牢记相关概念，逐一甄别选项。
【难度系数】
0.7

7. 已知磁体周围磁感线的形状或某处所放的小磁针静止时的位置如图所示.


(1)在图甲中标出 A、B、C 三处的磁感线方向.
(2)在图乙中标出 A、B、C 三处的小磁针静止时的北极(用笔涂黑)，以及磁体的 N、S 极.
(3)磁体旁小磁针静止时所指的方向如图丙所示，画出通过小磁针中心的一条磁感线，并标出磁体的 N、S 极.

【分析】
解决本题的核心是牢记磁感线的基本性质：磁感线总是从磁体N极出发，回到S极；小磁针静止时，N极指向与该点磁感线方向一致。
(1) 图甲已知磁体的N、S极，直接根据磁感线从N到S的规律，确定A、B、C三处的磁感线方向；
(2) 图乙先通过磁感线方向判断磁体的N、S极，再根据小磁针N极指向与磁感线方向一致，标出各小磁针的北极；
(3) 图丙先根据小磁针N极指向确定磁感线方向，再结合磁感线的走向判断U形磁体的N、S极，最后画出对应磁感线。
【解析】
(1) 图甲中，磁体左端为N极，右端为S极：
A点：磁感线方向为水平向右（从N指向S）；
B点：磁感线方向沿环形路径从N侧指向S侧（斜向右下）；
C点：磁感线方向沿环形路径从N侧指向S侧（斜向右上）；
在图中对应位置标注上述方向。
(2) 图乙中：
① 由磁感线的走向（从左到右回到磁体），可知磁体左端为N极，右端为S极；
② 根据小磁针N极指向与磁感线方向一致：
A处小磁针：磁感线向左，故小磁针左端为北极（涂黑左端）；
B处小磁针：磁感线向上，故小磁针上端为北极（涂黑上端）；
C处小磁针：磁感线向右，故小磁针右端为北极（涂黑右端）；
在图中完成磁体极性标注和小磁针北极涂黑。
(3) 图丙中：
① 小磁针静止时N极指向右，说明该点磁感线方向向右；
② 结合磁感线从N极出发回到S极的规律，可知U形磁体右端为N极，左端为S极；
③ 画出一条从U形磁体N极出发，经过小磁针中心，指向S极的磁感线。
【答案】
(1) 甲图：A处水平向右，B处斜向右下，C处斜向右上（按此标注磁感线方向）；
(2) 乙图：磁体左端为N极、右端为S极；A小磁针左端涂黑，B小磁针上端涂黑，C小磁针右端涂黑；
(3) 丙图：U形磁体左端为S极、右端为N极，画出从右端N极经小磁针中心指向左端S极的磁感线。
【知识点】
磁感线方向规律，小磁针指向判断，磁体极性判断
【点评】
本题是磁现象的基础应用题，重点考查对磁感线性质和小磁针指向规律的理解与应用，需熟练掌握磁体与磁感线、小磁针的相互关系。
【难度系数】
0.6

8. 如图所示是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a 点的磁场比 b 点的磁场(选填“强”或“弱”)；若在 b 点放置一个可自由转动的小磁针，则小磁针静止时，其 N 极指向(选填“P”或“Q”)处.

弱
P

【分析】
要解决这道题，可分两步分析：
1. 判断a、b两点磁场强弱：根据磁感线的特点，磁感线的疏密程度表示磁场强弱，越密集磁场越强，越稀疏磁场越弱。观察图中a点磁感线比b点稀疏，因此a点磁场更弱。
2. 判断小磁针N极指向：根据磁场方向的规定，小磁针静止时N极指向与该点磁感线方向一致。由图中磁感线的箭头方向可知，b点磁感线指向P处，因此小磁针N极指向P处。
【解析】
1. 磁场强弱判断：
磁体周围的磁感线疏密程度反映磁场强弱，磁感线越密集，磁场越强。由图可见，a点的磁感线比b点稀疏，所以a点的磁场比b点的磁场弱。
2. 小磁针N极指向判断：
小磁针静止时N极的指向与该点的磁感线方向一致，从图中磁感线的箭头方向能判断出b点的磁感线指向P处，因此在b点放置的可自由转动小磁针静止时，其N极指向P处。
【答案】
弱；P
【知识点】
1. 磁感线疏密与磁场强弱的关系
2. 磁场方向的判断
【点评】
本题考查磁场的基础性质，核心是磁感线的特点及小磁针N极指向与磁场方向的对应关系，属于基础题型，需牢记相关知识点。
【难度系数】
0.8

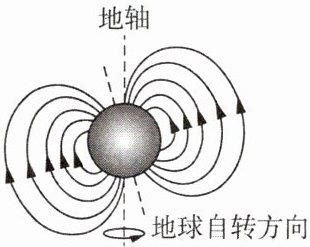

9. 中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也.”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示. 地磁场的磁感线(选填“是”或“不是”)真实存在的，地磁场的 N 极在地理的(选填“南”或“北”)极附近. 指南针静止时极所指的方向始终在地理的北极附近.

不是
南
北

【分析】
首先回忆磁感线的定义：磁感线是为了直观描述磁场而假想的曲线，并非真实存在，据此可确定第一空的答案；接着根据地磁场的分布规律，地磁的N极与地理南极位置相近，由此确定第二空；最后根据磁极间异名磁极相互吸引的原理，指南针静止时，其N极会指向地磁S极（地理北极附近），从而得出第三空的答案。
【解析】
1. 磁感线是人们为了形象地描述磁场而假想出来的曲线，并不是真实存在的，因此第一空填“不是”。
2. 由地磁场的磁感线分布示意图可知，地磁场的N极在地理的南极附近，故第二空填“南”。
3. 根据异名磁极相互吸引的原理，地磁的S极在地理北极附近，所以指南针静止时北（N）极所指的方向始终在地理的北极附近，第三空填“北”。
【答案】
不是；南；北
【知识点】
磁感线的性质、地磁场的分布、磁极间相互作用
【点评】
本题考查地磁场的相关基础知识，属于基础识记类题目，需要明确磁感线的特点、地磁场与地理南北极的对应关系，牢记相关概念即可正确作答。
【难度系数】
0.8
