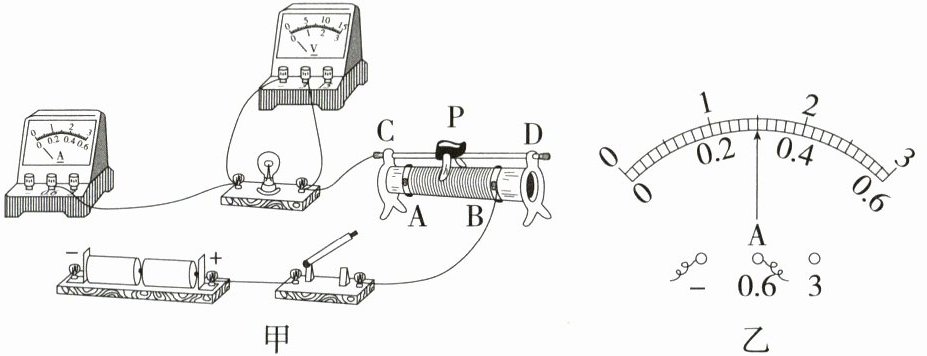

16. 核心素养 科学探究「2025湖南中考，★☆」(8分)小霞用如图甲所示的器材测量小灯泡的额定功率。已知电源电压为3 V且保持不变，小灯泡额定电压为2.5 V。

(1)请你用笔画线代替导线，将图甲中的实物图连接完整，要求导线不得交叉。
(2)正确连接好电路，闭合开关前，应将滑动变阻器的滑片P移到最端。
(3)闭合开关后，移动滑片P，观察到电压表的示数为2.5 V时，电流表的示数如图乙所示，则小灯泡的额定功率为W。
(4)进行相同实验的另一同学，检查电路发现导线连接正确且开关闭合，但灯座上忘记安装小灯泡，此时观察到表的指针有明显偏转。

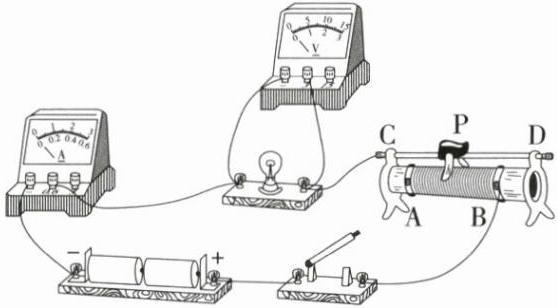

16.答案 (1)如图所示
(2)左
(3)0.75
(4)电压
解析 (1)图甲中电流表没有接入电路，应将电流表串联在电路中；
(2)正确连接好电路，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，即最左端；
(3)由图乙知，电流表选用小的测量范围，示数为0.3 A，则小灯泡的额定功率$P_\mathrm{额}=U_\mathrm{额}I_\mathrm{额}=2.5\ \mathrm{V}×0.3\ \mathrm{A}=0.75\ \mathrm{W}$；
(4)导线连接正确、开关闭合，但灯座上忘记安装小灯泡，电压表可通过变阻器与电源连通，电压表测电源电压，电压表的指针有明显偏转；电压表串联在电路中，电压表自身的电阻很大，电路中的电流几乎为零，即电流表的指针几乎不偏转。

【分析】
本题是测量小灯泡额定功率的实验题，需分步骤分析：
1. 第(1)问：连接电路时，电流表应串联在电路中，电流从正接线柱流入、负接线柱流出，结合小灯泡额定电流范围选0~0.6A量程，保证导线不交叉。
2. 第(2)问：闭合开关前，滑动变阻器需调至最大阻值处保护电路，根据滑动变阻器接线（下接线柱接B），滑片移到最左端时电阻最大。
3. 第(3)问：读取电流表示数，明确电流表量程和分度值，结合额定电压计算额定功率。
4. 第(4)问：未装小灯泡时，电压表串联在电路中，因电压表内阻极大，电路电流几乎为0，电流表几乎不偏转；电压表测电源电压，指针明显偏转。
【解析】
(1) 连接电流表：电流表需串联在电路中，选用0~0.6A量程，将电流表的“0.6”接线柱与灯泡左接线柱相连，电流表的“-”接线柱与电源“-”接线柱相连，导线不交叉（连接图如参考答案所示）。
(2) 闭合开关前，滑动变阻器滑片应移到阻值最大处：滑动变阻器接下接线柱B，滑片P在最左端时接入电阻最大，故填“左”。
(3) 电流表读数：图乙中电流表用0~0.6A量程，分度值0.02A，示数为0.3A；小灯泡额定电压$U_额=2.5\ \mathrm{V}$，额定功率$P_额=U_额I_额=2.5\ \mathrm{V}×0.3\ \mathrm{A}=0.75\ \mathrm{W}$。
(4) 故障分析：未装小灯泡时，电压表串联在电路中，电压表内阻极大，电路电流几乎为0，电流表指针几乎不偏转；电压表通过滑动变阻器、开关与电源连通，测电源电压，故电压表指针有明显偏转。
【答案】
(1)
(2) 左
(3) 0.75
(4) 电压
【知识点】
测量小灯泡额定功率、滑动变阻器的使用、电表的使用
【点评】
本题为中考科学探究基础题，围绕测量小灯泡额定功率实验展开，考查电路连接、滑动变阻器操作、电表读数及故障分析，覆盖实验核心知识点，难度适中，需学生掌握实验基本规则与故障判断逻辑。
【难度系数】
0.3
