1[2026浙江宁波期中]用同种材料制成两段长度相等，横截面积不同的圆柱形导体A和B，A比B的横截面积大，如图所示，将它们串联在电路中，通过A和B的电流关系是（）


A.$I_A ＞ I_B$
B.$I_A ＜ I_B$
C.$I_A = I_B$
D.无法确定

1.C 【解析】A和B串联在电路中,串联电路中电流处处相等,即$I_A=I_B$。故选C。

2[2026浙江杭州质检]如图所示的电路中,电源电压为4.5 V且保持不变,开关S闭合后,两灯均发光,电压表测的是灯（填“L₁”或“L₂”）两端的电压。若电流表的示数为0.3 A,电压表的示数为3 V,则通过灯L₂的电流为A,灯L₂两端的电压为V。

2.$L_1$ 0.3 1.5 【解析】由题图可知,当闭合开关时,灯泡$L_1$和$L_2$串联,电压表与灯泡$L_1$并联,则电压表测$L_1$两端的电压。由于串联电路中电流处处相等,所以,当电流表的示数为0.3 A时,通过灯$L_2$的电流也为0.3 A。根据串联电路的电压特点可知,灯$L_2$两端的电压$U_2=U-U_1=4.5\ \mathrm{V}-3\ \mathrm{V}=1.5\ \mathrm{V}$。

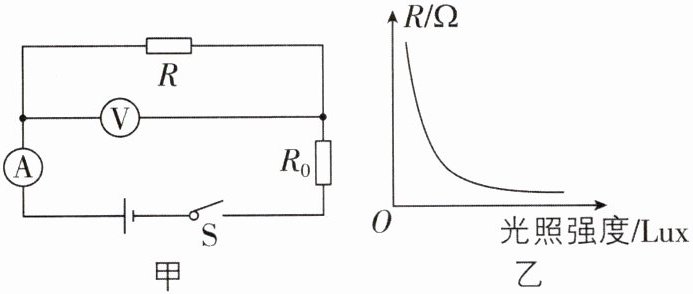

3[2025浙江台州期末,中]图甲电路中,电源电压恒定不变,$R_0$为定值电阻,$R$为光敏电阻,其阻值随光照强度变化的图像如图乙所示。闭合开关,逐渐增大光照强度时,下列说法正确的是 ()


A.整个电路的电阻变大
B.电压表和电流表示数均变大
C.电压表示数变大,电流表示数变小
D.电压表示数变小,电流表示数变大

3.D 【解析】由题图甲可知,光敏电阻$R$和定值电阻$R_0$串联,电压表测$R$两端的电压,电流表测电路中的电流;因为光敏电阻的阻值随光照强度的增大而减小,所以闭合开关,逐渐增大光照强度时,光敏电阻$R$的阻值变小,则串联电路的总电阻变小,由欧姆定律可知,电路中的电流变大,即电流表的示数变大;电路中的电流变大,由$U=IR$可知,定值电阻$R_0$两端的电压变大,因为串联电路总电压等于各部分电压之和,所以光敏电阻两端电压变小,即电压表的示数变小;综上所述,选项D正确,ABC错误。故选D。

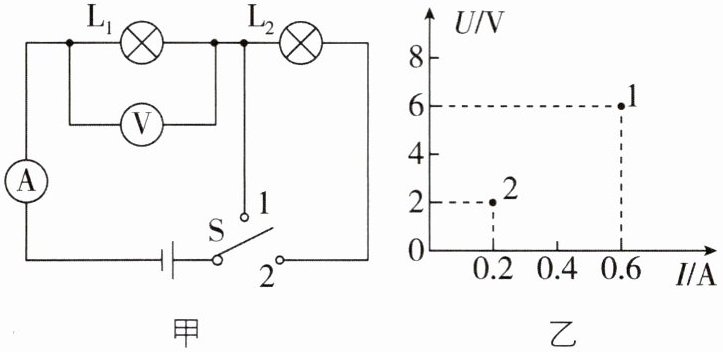

4[2026浙江嘉兴期末]如图甲所示，当开关S由接点1转到2时，电压表、电流表示数变化如图乙所示，则灯泡$\mathrm{L}_2$两端的电压是V，电源电压是V。

4.4 6 【解析】由题图甲可知,当开关S接1时,电路为$L_1$的简单电路,电压表测电源电压,由题图乙可知,电源电压$U=6\ \mathrm{V}$,当开关S接2时,两灯泡串联,电压表测$L_1$两端的电压,由题图乙可知,此时$L_1$两端的电压$U_1=2\ \mathrm{V}$,由串联电路电压的规律可知,灯泡$L_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。

5[2025浙江台州质检,中]如图所示的电路中,闭合开关S,电路正常工作,两个电压表(实验室常用电压表)的指针偏转角度相同。则$R_1$、$R_2$两端的电压之比为,通过$R_1$、$R_2$的电流之比为。

5.4:1 1:1 【解析】由题图可知,闭合开关S,电阻$R_1$与$R_2$串联,电压表$\mathrm{V}_1$测$R_2$两端的电压,电压表$\mathrm{V}_2$测电源电压。两个电压表的指针偏转角度相同,由于串联电路的总电压等于各分电压之和,所以电压表$\mathrm{V}_2$的示数大于电压表$\mathrm{V}_1$的示数,则电压表$\mathrm{V}_2$选择的是大量程,电压表$\mathrm{V}_1$选择的是小量程,由于指针在同一位置时,实验室常用电压表的大量程示数是小量程示数的5倍,所以电源电压是$R_2$两端电压的5倍,即$U=5U_2$,则$R_1$和$R_2$两端的电压之比$U_1:U_2=(U-U_2):U_2=(5U_2-U_2):U_2=4:1$;由于串联电路中电流处处相等,所以通过$R_1$和$R_2$的电流相等,即通过$R_1$、$R_2$的电流之比为$1:1$。
