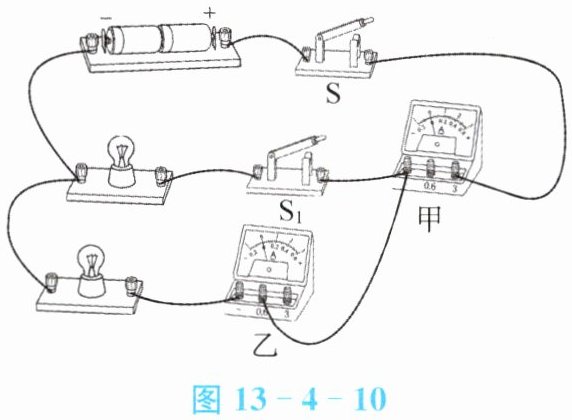

9. 图13-4-10是研究并联电路电流特点的实物图，闭合开关S和S₁，两灯均发光，观察并记录电流表示数后，断开开关S₁，此时（
A.甲表示数不变，乙表示数变大
B.甲表示数变小，乙表示数变大
C.甲表示数变大，乙表示数不变
D.甲表示数变小，乙表示数不变
图13-4-10
D
）。A.甲表示数不变，乙表示数变大
B.甲表示数变小，乙表示数变大
C.甲表示数变大，乙表示数不变
D.甲表示数变小，乙表示数不变
图13-4-10
答案
9. D
解析
【分析】首先明确电路结构：闭合开关S和S₁时，两灯泡并联，甲电流表测干路总电流，乙电流表测下方灯泡支路的电流；断开开关S₁后，上方灯泡所在支路断路，仅下方灯泡接入电路，此时甲电流表测下方灯泡支路的电流，乙电流表仍测该支路电流。根据并联电路各支路独立工作、互不影响的特点，结合欧姆定律分析电流变化：下方支路的电压和电阻不变，电流不变，故乙表示数不变；甲原来测两个支路的总电流，现在仅测一个支路的电流，因此甲表示数变小。
【解析】1. 闭合S、S₁时，两灯并联，甲电流表在干路，测量干路总电流（等于两个支路电流之和）；乙电流表与下方灯泡串联，测量下方支路的电流。2. 断开S₁后，上方支路断开，电路中只有下方灯泡工作，此时甲电流表测量的是下方支路的电流，乙电流表仍测量该支路电流。3. 并联电路各支路两端电压等于电源电压，下方支路的电阻不变，根据欧姆定律I=U/R，下方支路电流不变，故乙表示数不变；甲原来的示数是两个支路电流之和，现在变为单个支路的电流，因此甲表示数变小。综上，答案为D。
【答案】D
【知识点】并联电路电流特点、电流表的使用
【点评】本题考查并联电路的电流规律及电流表的测量对象，解题关键是准确判断开关断开后各电流表的测量范围，属于基础题型，需掌握并联电路各支路独立工作的特点。
【难度系数】0.6
【解析】1. 闭合S、S₁时，两灯并联，甲电流表在干路，测量干路总电流（等于两个支路电流之和）；乙电流表与下方灯泡串联，测量下方支路的电流。2. 断开S₁后，上方支路断开，电路中只有下方灯泡工作，此时甲电流表测量的是下方支路的电流，乙电流表仍测量该支路电流。3. 并联电路各支路两端电压等于电源电压，下方支路的电阻不变，根据欧姆定律I=U/R，下方支路电流不变，故乙表示数不变；甲原来的示数是两个支路电流之和，现在变为单个支路的电流，因此甲表示数变小。综上，答案为D。
【答案】D
【知识点】并联电路电流特点、电流表的使用
【点评】本题考查并联电路的电流规律及电流表的测量对象，解题关键是准确判断开关断开后各电流表的测量范围，属于基础题型，需掌握并联电路各支路独立工作的特点。
【难度系数】0.6

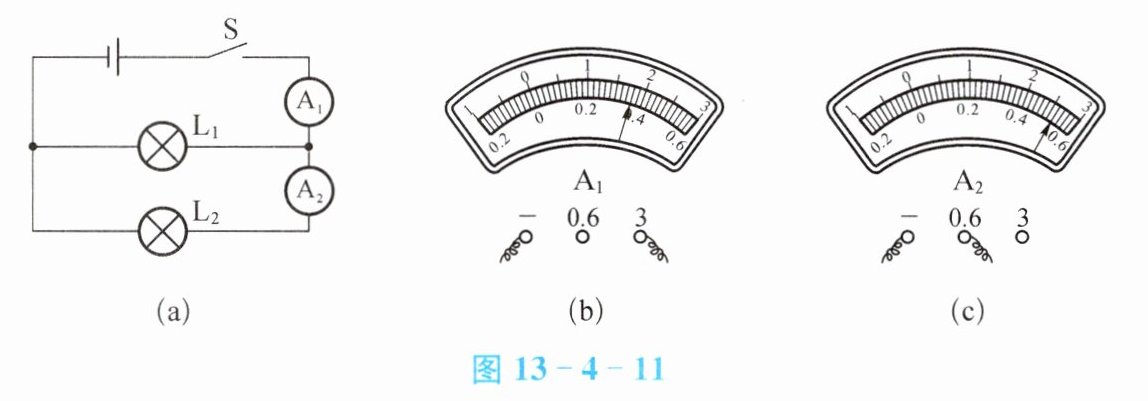

10. 如图13-4-11(a)所示，当开关S闭合时，两个电流表的示数分别如图13-4-11(b)和(c)所示，则电灯L₁中的电流是(
A.0.8 A
B.0.16 A
C.0.52 A
D.1.28 A
D
)。A.0.8 A
B.0.16 A
C.0.52 A
D.1.28 A
答案
10. D
解析
【分析】首先分析电路：图(a)中$ L_1 $与$ L_2 $并联，电流表$ A_1 $测量干路的总电流，电流表$ A_2 $测量$ L_2 $支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，即$ I_{总}=I_1+I_2 $，因此要计算$ L_1 $的电流，需先读出两个电流表的示数，再用干路电流减去$ L_2 $的电流。接下来确定电流表量程：$ A_1 $接线柱接的是“-”和“3”，量程为0~3A，分度值0.1A；$ A_2 $接线柱接的是“-”和“0.6”，量程为0~0.6A，分度值0.02A，据此读取示数后计算即可。
【解析】1. 电路判断：$ L_1 $与$ L_2 $并联，$ A_1 $测干路总电流$ I_{总} $，$ A_2 $测$ L_2 $的电流$ I_2 $。
2. 电流表读数：$ A_1 $量程0~3A，分度值0.1A，示数为$ I_{总}=1.8A $；$ A_2 $量程0~0.6A，分度值0.02A，示数为$ I_2=0.52A $。
3. 计算$ L_1 $的电流：根据并联电路电流规律，$ I_1=I_{总}-I_2=1.8A -0.52A=1.28A $，对应选项D。
【答案】D
【知识点】并联电路电流规律、电流表的读数
【点评】本题结合并联电路特点考查电流表的读数，解题关键是明确电流表测量的对象，正确读取对应量程的示数，再利用电流关系计算支路电流，需注意电流表量程的区分，避免读数错误。
【难度系数】0.5
【解析】1. 电路判断：$ L_1 $与$ L_2 $并联，$ A_1 $测干路总电流$ I_{总} $，$ A_2 $测$ L_2 $的电流$ I_2 $。
2. 电流表读数：$ A_1 $量程0~3A，分度值0.1A，示数为$ I_{总}=1.8A $；$ A_2 $量程0~0.6A，分度值0.02A，示数为$ I_2=0.52A $。
3. 计算$ L_1 $的电流：根据并联电路电流规律，$ I_1=I_{总}-I_2=1.8A -0.52A=1.28A $，对应选项D。
【答案】D
【知识点】并联电路电流规律、电流表的读数
【点评】本题结合并联电路特点考查电流表的读数，解题关键是明确电流表测量的对象，正确读取对应量程的示数，再利用电流关系计算支路电流，需注意电流表量程的区分，避免读数错误。
【难度系数】0.5

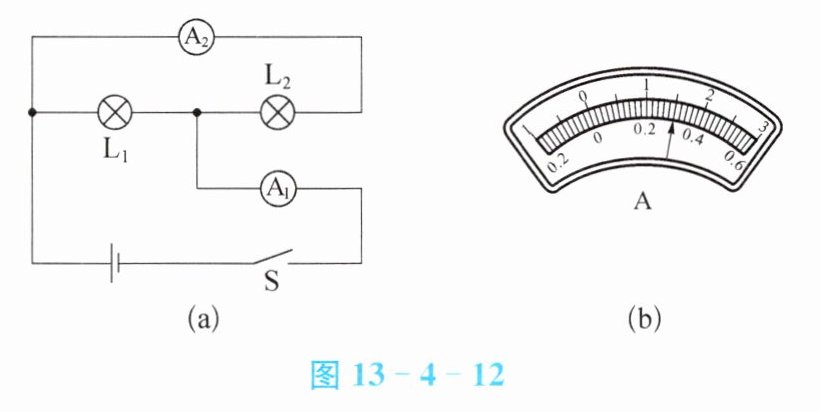

11. 如图13-4-12(a)所示的电路中，闭合开关后，两灯泡均发光，且两个完全相同的电流表指针偏转均如图13-4-12(b)所示，则通过灯泡L₁和L₂的电流分别为（
A.1.2 A,1.2 A
B.0.3 A,0.3 A
C.1.2 A,0.3 A
D.1.5 A,0.3 A
C
）。A.1.2 A,1.2 A
B.0.3 A,0.3 A
C.1.2 A,0.3 A
D.1.5 A,0.3 A
答案
11. C
解析
【分析】
首先分析电路连接方式与电流表测量对象：由图(a)可知，L₁与L₂并联，电流表A₂测量L₂支路的电流，电流表A₁测量干路电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此干路电流表A₁的示数大于支路电流表A₂的示数。由于两电流表指针偏转角度相同，说明它们使用的量程不同，需结合量程读取示数，再计算通过L₁的电流。
【解析】
1. 确定电路与电流表测量对象：L₁、L₂并联，A₁测干路电流，A₂测L₂支路电流，故干路电流I = I₁ + I₂（I₁为L₁电流，I₂为L₂电流），即I ＞ I₂。
2. 判断电流表量程：两表指针偏转角度相同，说明量程不同，A₁用0~3A量程，A₂用0~0.6A量程（0~3A量程读数是0~0.6A量程的5倍）。
3. 读取电流表示数：0~0.6A量程分度值为0.02A，A₂示数I₂=0.3A；0~3A量程分度值为0.1A，A₁示数I=1.5A。
4. 计算L₁电流：I₁ = I - I₂ =1.5A -0.3A=1.2A。因此通过L₁电流为1.2A，L₂电流为0.3A，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电流表读数
【点评】
本题结合并联电路电流规律与电流表读数，核心是判断电流表量程，利用干路与支路电流的关系计算，属于基础应用类题目，需掌握电流表量程的判断方法。
【难度系数】
0.6
首先分析电路连接方式与电流表测量对象：由图(a)可知，L₁与L₂并联，电流表A₂测量L₂支路的电流，电流表A₁测量干路电流。根据并联电路电流规律，干路电流等于各支路电流之和，因此干路电流表A₁的示数大于支路电流表A₂的示数。由于两电流表指针偏转角度相同，说明它们使用的量程不同，需结合量程读取示数，再计算通过L₁的电流。
【解析】
1. 确定电路与电流表测量对象：L₁、L₂并联，A₁测干路电流，A₂测L₂支路电流，故干路电流I = I₁ + I₂（I₁为L₁电流，I₂为L₂电流），即I ＞ I₂。
2. 判断电流表量程：两表指针偏转角度相同，说明量程不同，A₁用0~3A量程，A₂用0~0.6A量程（0~3A量程读数是0~0.6A量程的5倍）。
3. 读取电流表示数：0~0.6A量程分度值为0.02A，A₂示数I₂=0.3A；0~3A量程分度值为0.1A，A₁示数I=1.5A。
4. 计算L₁电流：I₁ = I - I₂ =1.5A -0.3A=1.2A。因此通过L₁电流为1.2A，L₂电流为0.3A，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电流表读数
【点评】
本题结合并联电路电流规律与电流表读数，核心是判断电流表量程，利用干路与支路电流的关系计算，属于基础应用类题目，需掌握电流表量程的判断方法。
【难度系数】
0.6

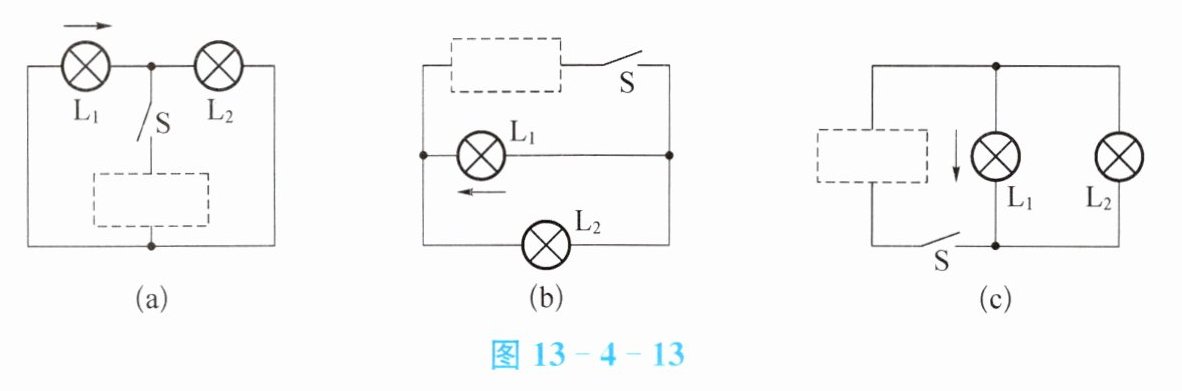

12. 根据图13-4-13中开关闭合后电灯L₁中的电流方向，在虚线框内画出电池组正确接入电路的符号，并在图上画出另一盏电灯L₂中的电流方向。
图13-4-13
图13-4-13
答案
12. [提示：图(a)中电池上负下正，L₂中的电流向左；图(b)中电池左负右正，L₂中的电流向左；图(c)中电池上正下负，L₂中的电流向下]
解析
【分析】
要解决本题，需明确电路中电流的基本规律：电流从电源的正极流出，经过用电器后回到电源的负极。已知各图中L₁的电流方向，先根据该规律确定虚线框内电池组的正负极（电源符号中，长线段代表正极，短线段代表负极），再分析L₂所在支路的电流方向，即从电源正极流出后经过L₂的方向，从而完成作图。
【解析】
1. 图(a)：根据L₁电流向右，结合电流从正极流出、负极流入的规律，可知虚线框内电池组的正极为下端，负极为上端（电池符号为上短下长）；L₂中的电流方向为向左（从L₂右端流向左端）。
2. 图(b)：根据L₁电流向左，同理确定虚线框内电池组的正极为右端，负极为左端（电池符号为左短右长）；L₂中的电流方向为向左（从L₂右端流向左端）。
3. 图(c)：根据L₁电流向下，确定虚线框内电池组的正极为上端，负极为下端（电池符号为上长下短）；L₂中的电流方向为向下（从L₂上端流向下端）。
【答案】
图(a)：虚线框内电池上负下正，L₂电流向左；图(b)：虚线框内电池左负右正，L₂电流向左；图(c)：虚线框内电池上正下负，L₂电流向下。
【知识点】
电流方向、电源符号、电路分析
【点评】
本题考查电路中电流方向的判断，核心是利用“电流从电源正极流出，负极流入”的规律，属于基础电路应用题目，需准确掌握电源符号的表示方法。
【难度系数】
0.5
要解决本题，需明确电路中电流的基本规律：电流从电源的正极流出，经过用电器后回到电源的负极。已知各图中L₁的电流方向，先根据该规律确定虚线框内电池组的正负极（电源符号中，长线段代表正极，短线段代表负极），再分析L₂所在支路的电流方向，即从电源正极流出后经过L₂的方向，从而完成作图。
【解析】
1. 图(a)：根据L₁电流向右，结合电流从正极流出、负极流入的规律，可知虚线框内电池组的正极为下端，负极为上端（电池符号为上短下长）；L₂中的电流方向为向左（从L₂右端流向左端）。
2. 图(b)：根据L₁电流向左，同理确定虚线框内电池组的正极为右端，负极为左端（电池符号为左短右长）；L₂中的电流方向为向左（从L₂右端流向左端）。
3. 图(c)：根据L₁电流向下，确定虚线框内电池组的正极为上端，负极为下端（电池符号为上长下短）；L₂中的电流方向为向下（从L₂上端流向下端）。
【答案】
图(a)：虚线框内电池上负下正，L₂电流向左；图(b)：虚线框内电池左负右正，L₂电流向左；图(c)：虚线框内电池上正下负，L₂电流向下。
【知识点】
电流方向、电源符号、电路分析
【点评】
本题考查电路中电流方向的判断，核心是利用“电流从电源正极流出，负极流入”的规律，属于基础电路应用题目，需准确掌握电源符号的表示方法。
【难度系数】
0.5
