13. 在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯泡中，选取两个并联起来接在相同电源上，组成如图13-4-14(a)所示的电路。然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
（1）小李将电流表接在A处，闭合开关，电流表示数如图13-4-14(b)所示，为了测量结果准确，她应该断开开关，，重新进行实验。
（2）小张测量电流时，闭合开关后，发现指针向零刻度线的左侧偏转，说明电流表连接存在的错误是。

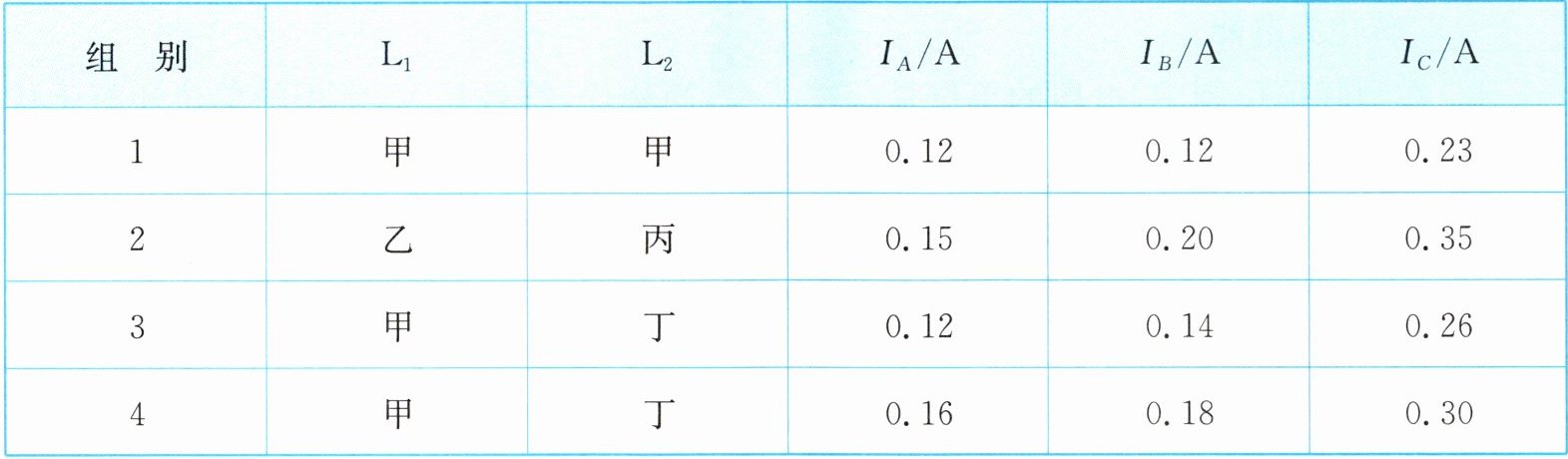

（3）收集到几个组的数据如下表所示。

对于测量数据的相关分析，下列说法中正确的两个是。
A. 第1组数据没有测量误差
B. 分析多组数据是为了减小误差
C. 选用不同规格的灯进行实验，可使结论更具普遍性
D. 第4组数据的偏差可能是电流表未调零引起的

13.（1）改接电流表的小量程 （2）电流表正、负接线柱接反了 （3）CD

【分析】
本题考查电流表的使用、并联电路电流规律的探究及实验数据的分析。解题思路：（1）根据电流表指针偏转角度判断量程选择是否合理，指针偏转过小说明量程选大，需更换小量程；（2）电流表指针反向偏转，是正负接线柱接反导致；（3）逐一分析选项，结合实验目的和误差的特点判断正确选项。
【解析】
（1）电流表接在A处时，指针偏转角度过小，说明所选量程过大，为使测量结果准确，应断开开关，改接电流表的小量程，重新进行实验。
（2）闭合开关后电流表指针向零刻度线左侧偏转，说明电流表的正、负接线柱接反了，电流从负接线柱流入、正接线柱流出，导致指针反向偏转。
（3）对各选项分析：
A选项：误差不可避免，任何测量数据都存在误差，第1组数据也有误差，A错误；
B选项：本实验分析多组数据是为了寻找并联电路电流的普遍规律，减小误差需通过多次测量求平均值，B错误；
C选项：选用不同规格的灯泡进行实验，避免了实验的偶然性，能使结论更具普遍性，C正确；
D选项：第4组数据中，支路电流和为0.16A+0.18A=0.34A，干路电流为0.30A，偏差较大，可能是电流表未调零导致的，D正确。
故正确选项为CD。
【答案】
（1）改接电流表的小量程；（2）电流表正、负接线柱接反了；（3）CD
【知识点】
电流表的使用；并联电路电流规律；实验数据分析
【点评】
本题结合并联电路电流探究实验，考查电流表的正确使用方法，以及实验探究中数据处理和结论普遍性的理解，是电学实验的基础题型，需熟练掌握电流表使用规则和实验设计思路。
【难度系数】
0.6

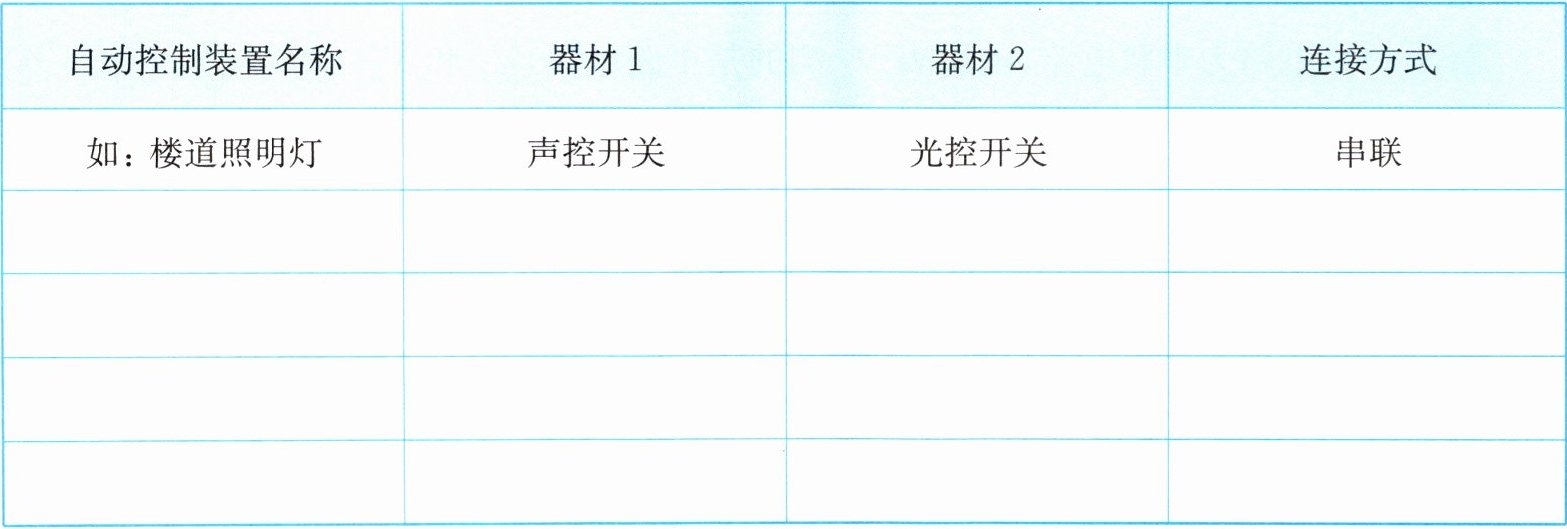

14. 同学们都知道，为了节约用电，楼道中的照明灯只有同时满足“黑夜”和“有人路过楼道”时，才会自动亮。为满足此要求，需要将声控开关和光控开关与灯串联在电路中，实现自动控制电路。我们生活中还有其他与此类似的自动控制电路的应用吗？请填在下表中。

14. 略(提示：公共厕所自动冲水装置，应用了红外开关、电磁水阀开关，串联；家用轿车的车门未关紧报警装置，应用了车门联动开关、报警灯，串联)

【分析】
首先明确题目要求：需找到类似楼道照明灯的自动控制装置，这类装置的核心是需要两个条件同时满足才工作，对应电路中两个开关串联（只有两个开关都闭合，电路才导通）。解题时，回忆生活中需两个条件同时触发的自动控制场景，再确定对应器材和连接方式。
【解析】
根据串联电路“只有所有开关都闭合，电路才工作”的特点，生活中符合要求的自动控制装置举例：
1. 公共厕所自动冲水装置：需有人靠近（红外感应）且达到触发条件，器材1为红外开关，器材2为电磁水阀开关，连接方式为串联；
2. 家用轿车车门未关紧报警装置：需车门未关且车辆通电，器材1为车门联动开关，器材2为报警灯，连接方式为串联。
【答案】
|自动控制装置名称|器材1|器材2|连接方式|
|----|----|----|----|
|公共厕所自动冲水装置|红外开关|电磁水阀开关|串联|
|家用轿车车门未关紧报警装置|车门联动开关|报警灯|串联|
【知识点】
串联电路、自动控制装置
【点评】
本题结合生活实际，考查串联开关在自动控制电路中的应用，需要学生联系生活经验，理解串联电路的工作特点，将物理知识与生活应用结合，难度适中。
【难度系数】
0.5
