4. 如图13-4-5(a)所示的电路，电流表$\mathrm{A}_1$与$\mathrm{A}_2$的指针的位置如图13-4-5(b)所示，电流表$\mathrm{A}_1$使用的量程是A，示数是A，电流表$\mathrm{A}_2$使用的量程是A，示数是A。通过$\mathrm{L}_2$的电流是A。

4. 0～3 0.7 0～0.6 0.24 0.46

【分析】首先明确电路为并联电路，电流表$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测某一支路电流；根据并联电路电流规律，干路电流大于支路电流，两表指针位置相同说明量程不同，需据此确定量程，再结合电流表分度值读数，最后通过干路与支路电流的差计算通过$\mathrm{L}_2$的电流。
【解析】1. 确定量程：并联电路干路电流大于支路电流，$\mathrm{A}_1$示数更大，指针位置相同，故$\mathrm{A}_1$使用$0～3\ \mathrm{A}$量程，$\mathrm{A}_2$使用$0～0.6\ \mathrm{A}$量程；2. 读数：$0～3\ \mathrm{A}$量程分度值为$0.1\ \mathrm{A}$，$\mathrm{A}_1$示数为$0.7\ \mathrm{A}$；$0～0.6\ \mathrm{A}$量程分度值为$0.02\ \mathrm{A}$，$\mathrm{A}_2$示数为$0.24\ \mathrm{A}$；3. 计算通过$\mathrm{L}_2$的电流：根据并联电路电流规律，$I_2 = I_{\mathrm{干}} - I_{\mathrm{支}} = 0.7\ \mathrm{A} - 0.24\ \mathrm{A} = 0.46\ \mathrm{A}$。
【答案】0～3；0.7；0～0.6；0.24；0.46
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路电流规律及电流表的使用，核心是根据电流大小判断电流表量程，再结合分度值读数，需掌握并联电路电流关系，难度适中。
【难度系数】0.4

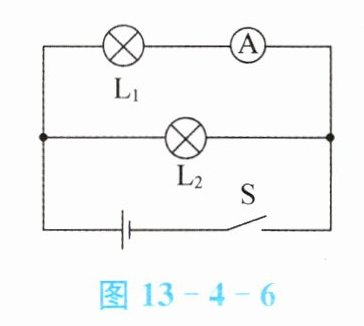

5. 如图13-4-6所示，闭合开关后，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，它们的连接方式是联；过一会儿后，有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是$\mathrm{L}_2$。

5. 并 开路

【分析】
要确定灯泡的连接方式，需观察电流路径：闭合开关后，电流从电源正极流出，分为两条独立支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$后汇合回到负极，据此判断连接方式；分析故障时，电流表测某一支路电流，并联电路各支路独立工作，若支路短路会引发电源故障，支路开路仅该支路不工作，另一支路不受影响，结合“一个灯灭、电流表示数不变”的条件判断故障。
【解析】
1. 判断连接方式：电流从电源正极出发，经开关后分为两条支路，一条经过$\mathrm{L}_1$，另一条经过$\mathrm{L}_2$，最后共同回到电源负极，符合并联电路“电流有多条路径”的特征，因此两灯为并联。
2. 分析故障：电流表测量$\mathrm{L}_1$支路的电流，并联电路各支路独立工作、互不影响。若$\mathrm{L}_2$短路，会造成电源短路，两灯均熄灭且电流表可能损坏，不符合题意；若$\mathrm{L}_2$开路，$\mathrm{L}_2$熄灭，$\mathrm{L}_1$支路不受影响，电流表示数不变，符合题目描述，因此故障是$\mathrm{L}_2$开路。
【答案】
并；开路
【知识点】
电路的连接方式；电路故障分析
【点评】
本题考查并联电路特点与电路故障判断，核心是利用并联电路各支路独立工作的特性，通过电流表的示数变化推导故障类型，属于初中物理电路部分的基础题型。
【难度系数】
0.6

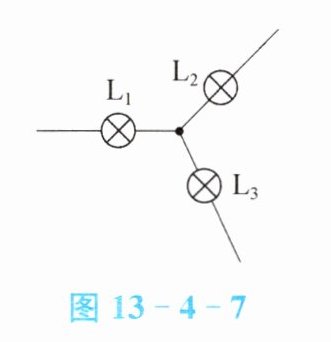

6. 图13-4-7所示为某监控设备检测仪器上的三盏指示灯的电路图。已知通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流分别为4 mA和10 mA，则流经$\mathrm{L}_3$的电流大小可能是 mA或 mA。

6. 6 14

【分析】首先确定电路连接方式，三盏灯为并联，并联电路干路电流等于各支路电流之和。由于未明确电流方向，需分两种情况讨论：当L₁和L₂的电流方向相同时，L₃电流为两者之和；当电流方向相反时，L₃电流为两者之差，据此计算结果。
【解析】由电路图可知，三盏灯并联，根据并联电路电流特点：
情况1：若L₁和L₂电流方向相同，则$ I_3 = I_1 + I_2 = 4\ \mathrm{mA} + 10\ \mathrm{mA} = 14\ \mathrm{mA} $；
情况2：若L₁和L₂电流方向相反，则$ I_3 = |I_2 - I_1| = 10\ \mathrm{mA} - 4\ \mathrm{mA} = 6\ \mathrm{mA} $。
【答案】6 14
【知识点】并联电路的电流规律
【点评】本题考查并联电路电流规律，需考虑电流方向分情况讨论，避免漏解，属于基础应用题型。
【难度系数】0.5

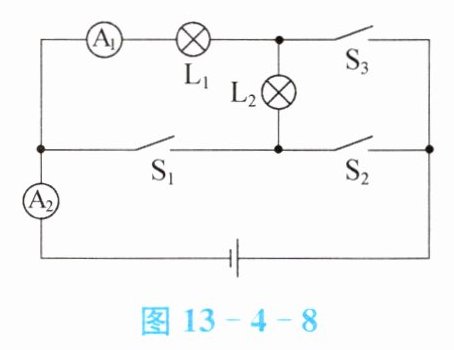

7. 如图13-4-8所示的电路中，只闭合开关S₂时，灯L₁和L₂的电流之比为；只闭合开关S₁和S₃时，两电流表的指针偏转角度相同，灯L₁和L₂的电流之比为。
图13-4-8 图13-4-9

7. 1:1 1:4

【分析】
首先明确两种开关状态下的电路结构：①只闭合S₂时，电流依次经过L₁、S₂、L₂，两灯串联，根据串联电路电流特点可直接求电流比；②只闭合S₁和S₃时，电流分为两条支路分别经过L₁、L₂，两灯并联，此时两电流表指针偏转角度相同，说明量程不同，结合并联电路干路电流等于各支路电流之和的规律，可推导两灯电流比。
【解析】
1. 只闭合开关S₂时：
电流路径为电源正极→L₁→S₂→L₂→电源负极，灯L₁与L₂串联。根据串联电路的电流特点：串联电路中各处电流相等，因此通过L₁和L₂的电流之比为1:1。
2. 只闭合开关S₁和S₃时：
电流分为两条支路，分别经过L₁和L₂，灯L₁与L₂并联。两电流表指针偏转角度相同，说明量程不同：干路电流表测总电流，使用0~3A量程，支路电流表测某一支路电流，使用0~0.6A量程，同一指针位置下，大量程读数是小量程的5倍，即干路电流I总=5I支。
设通过L₁的电流为I₁，通过L₂的电流为I₂，干路电流I总=I₁+I₂=5I₁，整理得I₂=4I₁，因此I₁:I₂=1:4。
【答案】
1:1；1:4
【知识点】
串联电路电流规律；并联电路电流规律；电流表的使用
【点评】
本题考查串并联电路的电流特点，核心是判断开关闭合时的电路连接方式，以及理解电流表指针偏转角度相同时的量程差异，需结合并联电路干路与支路电流关系推导，难度适中。
【难度系数】
0.5

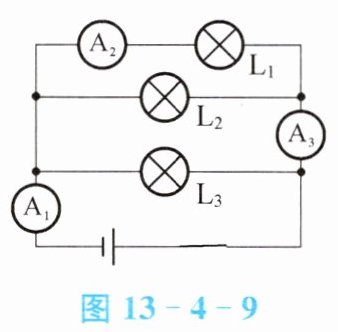

8. 如图13-4-9所示电路中，三个电流表$\mathrm{A}_1$、$\mathrm{A}_2$、$\mathrm{A}_3$的示数分别为$I_1$、$I_2$、$I_3$，它们的大小关系是()。

A.$I_1=I_2=I_3$
B.$I_1＞I_2=I_3$
C.$I_1＞I_2＞I_3$
D.$I_1＞I_3＞I_2$

8. D

【分析】
首先明确电路为并联电路，需先判断各电流表测量的电流对象：电流表A1测干路总电流，A2测某一支路电流，A3测另外两条支路的总电流；再依据并联电路干路电流等于各支路电流之和的规律，比较三个电流的大小关系。
【解析】
由电路可知，三个电阻并联：
1. 电流表A1位于干路，测量的是所有支路的总电流，即$I_1 = I_{支1} + I_{支2} + I_{支3}$；
2. 电流表A2测量的是其中一条支路（设为$I_{支3}$）的电流，即$I_2 = I_{支3}$；
3. 电流表A3测量的是另外两条支路（$I_{支1} + I_{支2}$）的总电流，即$I_3 = I_{支1} + I_{支2}$；
根据并联电路电流规律，$I_1 = I_3 + I_2$，因此$I_1$最大；又因为$I_3 = I_{支1} + I_{支2} ＞ I_{支3} = I_2$，所以$I_3 ＞ I_2$；综上，$I_1 ＞ I_3 ＞ I_2$，对应选项D。
【答案】
D
【知识点】
并联电路的电流规律；电流表的使用
【点评】
本题考查并联电路的电流特点，核心是正确判断各电流表测量的电流范围，属于电路基础题，需掌握电流表使用规则和并联电路电流规律。
【难度系数】
0.5
