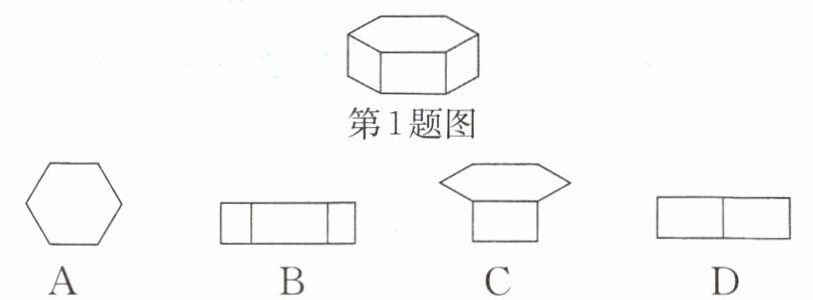

1.如图所示的正六棱柱的主视图是()
答案
B
解析
【分析】
要确定正六棱柱的主视图，首先明确主视图的定义：从物体的正前方观察几何体得到的平面图形。观察正六棱柱的结构：它的上下底面是正六边形，侧面是6个长方形。从正前方观察时，整体轮廓是矩形，同时能看到正中间1个较宽的长方形侧面，以及左右两侧各1个较窄的长方形侧面，相邻侧面的棱是可见的，需要用实线表示，再对应选项逐一排除即可得到答案。
【解析】
第一步：明确主视图是从几何体正前方观察得到的平面图形。
第二步：分析正六棱柱的正面观察结果：
从正前方看正六棱柱，整体为矩形，可看到3个长方形的侧面：中间的侧面正对着观察者，投影为较宽的矩形，左右两侧各有一个侧面，投影为较窄的矩形，侧面之间的棱可见，用实线标注。
第三步：逐一排查选项：
A选项是正六边形，是正六棱柱的俯视图，不符合主视图要求，排除；
C选项图形结构不符合正面观察的结果，排除；
D选项只有2个矩形，不符合观察到的3个矩形的特征，排除；
B选项的图形符合正六棱柱主视图的特征。
【答案】
B
【知识点】
主视图的概念，几何体的三视图
【点评】
本题考查三视图中主视图的判断，解题的关键是明确主视图的观察方向，结合几何体的结构特征区分可见的轮廓线，注意可见的棱需要用实线绘制，属于三视图类基础题型。
【难度系数】
0.8
要确定正六棱柱的主视图，首先明确主视图的定义：从物体的正前方观察几何体得到的平面图形。观察正六棱柱的结构：它的上下底面是正六边形，侧面是6个长方形。从正前方观察时，整体轮廓是矩形，同时能看到正中间1个较宽的长方形侧面，以及左右两侧各1个较窄的长方形侧面，相邻侧面的棱是可见的，需要用实线表示，再对应选项逐一排除即可得到答案。
【解析】
第一步：明确主视图是从几何体正前方观察得到的平面图形。
第二步：分析正六棱柱的正面观察结果：
从正前方看正六棱柱，整体为矩形，可看到3个长方形的侧面：中间的侧面正对着观察者，投影为较宽的矩形，左右两侧各有一个侧面，投影为较窄的矩形，侧面之间的棱可见，用实线标注。
第三步：逐一排查选项：
A选项是正六边形，是正六棱柱的俯视图，不符合主视图要求，排除；
C选项图形结构不符合正面观察的结果，排除；
D选项只有2个矩形，不符合观察到的3个矩形的特征，排除；
B选项的图形符合正六棱柱主视图的特征。
【答案】
B
【知识点】
主视图的概念，几何体的三视图
【点评】
本题考查三视图中主视图的判断，解题的关键是明确主视图的观察方向，结合几何体的结构特征区分可见的轮廓线，注意可见的棱需要用实线绘制，属于三视图类基础题型。
【难度系数】
0.8

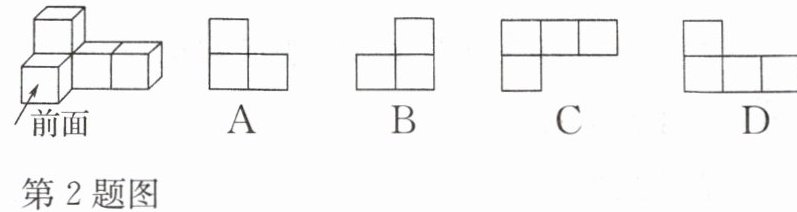

2.如图是由5个相同的小正方体组成的几何体，该几何体的左视图是()
答案
A
解析
【分析】
要选出该几何体的左视图，首先要明确左视图的定义：左视图是从几何体的左面正对着观察得到的平面图形。解题时先确定从左面观察能看到的小正方形的列数，再确定每一列小正方形的层数，最后和选项对比即可得到正确答案。
【解析】
我们从几何体的左侧观察这个组合体：
1. 首先确定列数：从左面看一共可以看到2列小正方形；
2. 再确定每列的层数：左侧的一列有上下2层小正方形，右侧的一列只有下层1层小正方形；
3. 对比四个选项，只有A选项的图形符合该特征。
【答案】
A
【知识点】
1. 左视图定义
2. 组合体三视图判断
【点评】
本题考查三视图中左视图的识别，解题的关键是找准观察方向，准确判断每列小正方形的层数，属于三视图的基础考查题型。
【难度系数】
0.8
要选出该几何体的左视图，首先要明确左视图的定义：左视图是从几何体的左面正对着观察得到的平面图形。解题时先确定从左面观察能看到的小正方形的列数，再确定每一列小正方形的层数，最后和选项对比即可得到正确答案。
【解析】
我们从几何体的左侧观察这个组合体：
1. 首先确定列数：从左面看一共可以看到2列小正方形；
2. 再确定每列的层数：左侧的一列有上下2层小正方形，右侧的一列只有下层1层小正方形；
3. 对比四个选项，只有A选项的图形符合该特征。
【答案】
A
【知识点】
1. 左视图定义
2. 组合体三视图判断
【点评】
本题考查三视图中左视图的识别，解题的关键是找准观察方向，准确判断每列小正方形的层数，属于三视图的基础考查题型。
【难度系数】
0.8
3.一个几何体的三视图如图所示，则这个几何体可能是()
答案
C
解析
【分析】
解决这类由三视图判断对应几何体的题目，核心思路是“定义为基，逐一排除”：首先回忆三视图的定义，主视图、左视图、俯视图分别是从几何体的正面、左面、上方观察得到的平面图形。解题时先逐个分析每个选项的三个视图，只要有一个视图和题干给出的三视图不匹配，就直接排除该选项，最终三个视图都完全匹配的选项即为正确答案。
【解析】
根据三视图的观察规则：
1. 首先对比各选项的主视图，将主视图与题干主视图不符的选项排除；
2. 再对比剩余选项的左视图，将左视图与题干左视图不符的选项排除；
3. 最后验证剩余选项的俯视图，发现仅C选项的主视图、左视图、俯视图均与题干给出的三视图完全一致。
因此本题选C。
【答案】
C
【知识点】
由三视图判断几何体；三视图的概念；常见几何体的三视图
【点评】
本题是立体图形章节的基础常考题，主要考查对三视图定义的理解以及对常见立体图形视图特点的掌握，采用排除法解题可以有效提升答题速度和准确率。
【难度系数】
0.8
解决这类由三视图判断对应几何体的题目，核心思路是“定义为基，逐一排除”：首先回忆三视图的定义，主视图、左视图、俯视图分别是从几何体的正面、左面、上方观察得到的平面图形。解题时先逐个分析每个选项的三个视图，只要有一个视图和题干给出的三视图不匹配，就直接排除该选项，最终三个视图都完全匹配的选项即为正确答案。
【解析】
根据三视图的观察规则：
1. 首先对比各选项的主视图，将主视图与题干主视图不符的选项排除；
2. 再对比剩余选项的左视图，将左视图与题干左视图不符的选项排除；
3. 最后验证剩余选项的俯视图，发现仅C选项的主视图、左视图、俯视图均与题干给出的三视图完全一致。
因此本题选C。
【答案】
C
【知识点】
由三视图判断几何体；三视图的概念；常见几何体的三视图
【点评】
本题是立体图形章节的基础常考题，主要考查对三视图定义的理解以及对常见立体图形视图特点的掌握，采用排除法解题可以有效提升答题速度和准确率。
【难度系数】
0.8
4.沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则从正面看到的平面图形是（）
答案
D
解析
【分析】
要判断从正面看到的平面图形，也就是主视图，解题思路如下：第一步先明确主视图的定义：从物体正前方观察得到的平面图形，规则是看得见的轮廓线画实线，看不见的轮廓线画虚线。第二步先确定基础图形的主视图：这个几何体是正方体截去一部分得到的，正方体的主视图本身是正方形。第三步分析截去部分的影响：截去的是正方体交于同一顶点的三条相邻棱的中点处的部分，从正面观察时，截出来的交线是完全可见的，所以会在正方形对应位置出现一条实线斜线，不存在被遮挡的线条，因此不会有虚线，结合选项特征匹配即可。
【解析】
从正前方观察该几何体：首先整体轮廓为正方形，因为是沿相邻三条棱的中点截去一个角，从正面看时截面形成的斜线是可见的，为连接正方形相邻两边中点的实线段，没有多余的线条或虚线，符合该特征的是选项D。
【答案】
D
【知识点】
主视图的识别；截几何体的视图判断；简单几何体三视图
【点评】
本题考查三视图中主视图的判断，解题关键是明确主视图的观察方向，掌握可见棱画实线、不可见棱画虚线的画图规则，属于基础常考题型。
【难度系数】
0.8
要判断从正面看到的平面图形，也就是主视图，解题思路如下：第一步先明确主视图的定义：从物体正前方观察得到的平面图形，规则是看得见的轮廓线画实线，看不见的轮廓线画虚线。第二步先确定基础图形的主视图：这个几何体是正方体截去一部分得到的，正方体的主视图本身是正方形。第三步分析截去部分的影响：截去的是正方体交于同一顶点的三条相邻棱的中点处的部分，从正面观察时，截出来的交线是完全可见的，所以会在正方形对应位置出现一条实线斜线，不存在被遮挡的线条，因此不会有虚线，结合选项特征匹配即可。
【解析】
从正前方观察该几何体：首先整体轮廓为正方形，因为是沿相邻三条棱的中点截去一个角，从正面看时截面形成的斜线是可见的，为连接正方形相邻两边中点的实线段，没有多余的线条或虚线，符合该特征的是选项D。
【答案】
D
【知识点】
主视图的识别；截几何体的视图判断；简单几何体三视图
【点评】
本题考查三视图中主视图的判断，解题关键是明确主视图的观察方向，掌握可见棱画实线、不可见棱画虚线的画图规则，属于基础常考题型。
【难度系数】
0.8

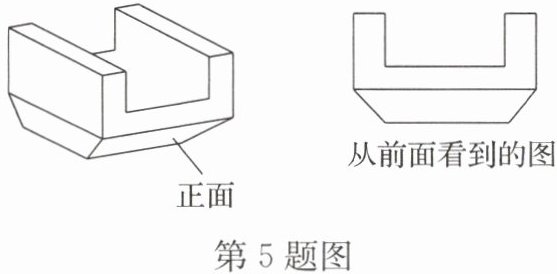

5.斗拱是中国古典建筑中的重要部件.如图是一种斗形构件“三才升”的示意图及从其正面看到的图,则从左边看到的图为()
A
B
C
D
A
B
C
D
答案
C
解析
【分析】
解题时首先明确题目要求是判断几何体的左视图，第一步回忆左视图的定义：从几何体的左面正对着观察得到的平面图形即为左视图，观察时需注意看得见的棱用实线表示，看不见的棱用虚线表示；第二步结合给出的正面视图分析“三才升”的结构：该构件整体呈上窄下宽的形态，沿前后方向中间有突出的棱结构；第三步从左面观察该构件，判断观察到的轮廓和线条特征，对比选项即可得出答案。
【解析】
根据左视图的定义，从“三才升”的左面正对着观察：
1. 整体外部轮廓上窄下宽，上下边为水平线段，两侧为斜线段；
2. 构件中间的棱从左面看是可见的，对应一条水平实线；
对比四个选项，只有C选项符合上述特征。
【答案】
C
【知识点】
左视图的判断，立体图形与平面图形
【点评】
本题结合中国古典建筑的斗拱构件考查三视图的识别，将传统文化与数学知识相结合，解题的核心是掌握左视图的观察方向，准确区分可见棱和不可见棱的表示方法。
【难度系数】
0.7
解题时首先明确题目要求是判断几何体的左视图，第一步回忆左视图的定义：从几何体的左面正对着观察得到的平面图形即为左视图，观察时需注意看得见的棱用实线表示，看不见的棱用虚线表示；第二步结合给出的正面视图分析“三才升”的结构：该构件整体呈上窄下宽的形态，沿前后方向中间有突出的棱结构；第三步从左面观察该构件，判断观察到的轮廓和线条特征，对比选项即可得出答案。
【解析】
根据左视图的定义，从“三才升”的左面正对着观察：
1. 整体外部轮廓上窄下宽，上下边为水平线段，两侧为斜线段；
2. 构件中间的棱从左面看是可见的，对应一条水平实线；
对比四个选项，只有C选项符合上述特征。
【答案】
C
【知识点】
左视图的判断，立体图形与平面图形
【点评】
本题结合中国古典建筑的斗拱构件考查三视图的识别，将传统文化与数学知识相结合，解题的核心是掌握左视图的观察方向，准确区分可见棱和不可见棱的表示方法。
【难度系数】
0.7
