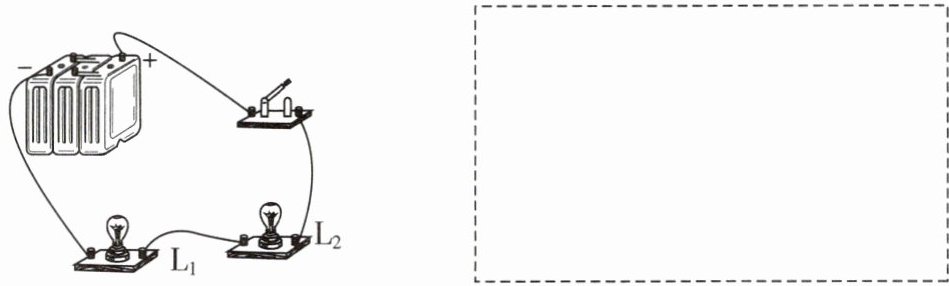

8. 请根据如图所示的实物电路，在虚线框内画出对应的电路图。
答案
8. 如图所示（L₁、L₂串联，带开关和电源的标准电路图）
解析
【分析】要画出实物对应的电路图，需先梳理实物电路的电流路径：从电源正极出发，电流依次经过开关、灯泡L₂、灯泡L₁，最终回到电源负极，该电路为串联电路。绘制时需按照电流的连接顺序，使用规范的电路元件符号，依次连接电源、开关、L₂、L₁，形成完整的串联电路图即可。
【解析】1. 分析实物连接：确定电源、开关、L₁、L₂为串联连接，电流只有一条路径；2. 选用规范元件符号：电源符号（长线段为正极，短线段为负极）、开关符号、灯泡符号（圆圈内加叉）；3. 按电流顺序绘制：从电源正极开始，依次连接开关、L₂、L₁，最后连接电源负极，完成电路图绘制。
【答案】：L₁、L₂串联，带开关和电源的标准电路图（电流路径为电源正极→开关→L₂→L₁→电源负极）
【知识点】：电路图绘制、串联电路
【点评】：本题考查实物电路与电路图的转换，核心是识别串联电路的连接特点，掌握元件符号的规范使用，属于基础题型。
【难度系数】：0.3
【解析】1. 分析实物连接：确定电源、开关、L₁、L₂为串联连接，电流只有一条路径；2. 选用规范元件符号：电源符号（长线段为正极，短线段为负极）、开关符号、灯泡符号（圆圈内加叉）；3. 按电流顺序绘制：从电源正极开始，依次连接开关、L₂、L₁，最后连接电源负极，完成电路图绘制。
【答案】：L₁、L₂串联，带开关和电源的标准电路图（电流路径为电源正极→开关→L₂→L₁→电源负极）
【知识点】：电路图绘制、串联电路
【点评】：本题考查实物电路与电路图的转换，核心是识别串联电路的连接特点，掌握元件符号的规范使用，属于基础题型。
【难度系数】：0.3

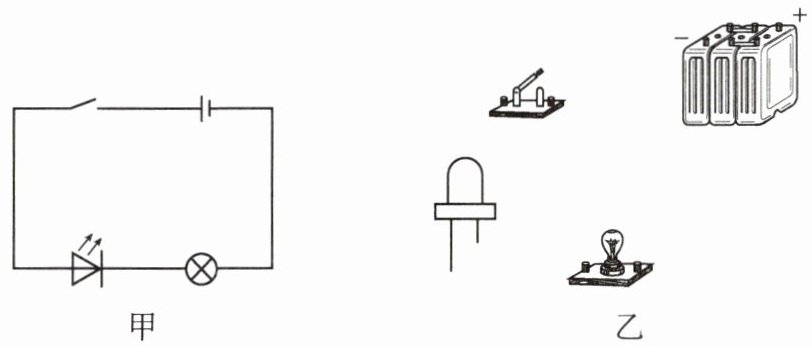

9. 请根据如图甲所示的电路图，用笔画线表示导线，将图乙中的实物电路连接完整。
答案
9. 如图所示（电源、开关、灯泡、发光二极管依次串联的实物连接图）
解析
【分析】首先观察图甲的电路图，可知该电路为串联电路，元件依次是电源、开关、发光二极管、灯泡，电流从电源正极流出，经开关、发光二极管、灯泡后回到电源负极。连接实物时，需按照串联电路的连接规则，依次将各元件连接，同时注意发光二极管的正负极要与电流方向一致，确保电路正确导通。
【解析】连接步骤：1. 确定电源正负极，图乙中电源右侧为正极（+），左侧为负极（-）；2. 用导线将电源正极与开关的一个接线柱连接；3. 用导线将开关的另一个接线柱与发光二极管的正极（对应电路图中电流流入端）连接；4. 用导线将发光二极管的负极与灯泡的一个接线柱连接；5. 用导线将灯泡的另一个接线柱与电源负极连接，完成串联电路的实物连接，与图甲电路图对应。
【答案】将电源、开关、发光二极管、灯泡依次串联，形成与图甲一致的实物电路（元件顺序正确，电流方向符合要求）。
【知识点】实物电路连接；串联电路
【点评】本题考查基础的实物电路连接，属于电路部分的基础操作题，核心是掌握串联电路的连接方法，注意元件连接顺序和电流方向，难度适中，用于巩固电路连接的基本技能。
【难度系数】0.6
【解析】连接步骤：1. 确定电源正负极，图乙中电源右侧为正极（+），左侧为负极（-）；2. 用导线将电源正极与开关的一个接线柱连接；3. 用导线将开关的另一个接线柱与发光二极管的正极（对应电路图中电流流入端）连接；4. 用导线将发光二极管的负极与灯泡的一个接线柱连接；5. 用导线将灯泡的另一个接线柱与电源负极连接，完成串联电路的实物连接，与图甲电路图对应。
【答案】将电源、开关、发光二极管、灯泡依次串联，形成与图甲一致的实物电路（元件顺序正确，电流方向符合要求）。
【知识点】实物电路连接；串联电路
【点评】本题考查基础的实物电路连接，属于电路部分的基础操作题，核心是掌握串联电路的连接方法，注意元件连接顺序和电流方向，难度适中，用于巩固电路连接的基本技能。
【难度系数】0.6
10. 关于电源被短路及其危害，下列说法正确的是(
A.短路就是连接电路用的导线很短
B.短路没有危害，并且节省导线
C.短路就是电路中没有开关
D.短路时，电源会发热而烧坏
D
)。A.短路就是连接电路用的导线很短
B.短路没有危害，并且节省导线
C.短路就是电路中没有开关
D.短路时，电源会发热而烧坏
答案
10. D
解析
【分析】首先明确电源短路的定义：电源短路是指电源两极不经过用电器直接被导线连通的电路状态。解题时需先掌握短路的核心概念，再逐一分析选项，排除错误说法，选出正确答案。
【解析】逐一分析各选项：
A选项：短路是电源两极直接被导线连通，并非导线长度短，说法错误；
B选项：短路时电路电流极大，会烧坏电源，存在严重危害，并非节省导线，说法错误；
C选项：短路与电路中是否有开关无关，是电源两极直接连通的状态，说法错误；
D选项：短路时，电路中电流远大于正常工作电流，电源会因电流过大发热而烧坏，说法正确。
【答案】D
【知识点】电路的短路，电源的短路危害
【点评】本题考查电源短路的基本概念与危害，属于初中物理电路部分的基础知识点，需准确区分短路与其他电路状态的差异，牢记短路的危害即可轻松作答。
【难度系数】0.8
【解析】逐一分析各选项：
A选项：短路是电源两极直接被导线连通，并非导线长度短，说法错误；
B选项：短路时电路电流极大，会烧坏电源，存在严重危害，并非节省导线，说法错误；
C选项：短路与电路中是否有开关无关，是电源两极直接连通的状态，说法错误；
D选项：短路时，电路中电流远大于正常工作电流，电源会因电流过大发热而烧坏，说法正确。
【答案】D
【知识点】电路的短路，电源的短路危害
【点评】本题考查电源短路的基本概念与危害，属于初中物理电路部分的基础知识点，需准确区分短路与其他电路状态的差异，牢记短路的危害即可轻松作答。
【难度系数】0.8

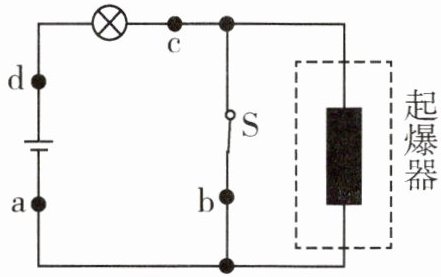

11. 定时引爆装置的原理图如图所示。引爆前定时开关S闭合，当设定的引爆时间一到，定时开关S会自动断开。为防止起爆器起爆，图中导线一定不能剪断的是（
A.导线a
B.导线b
C.导线c
D.导线d
B
）。A.导线a
B.导线b
C.导线c
D.导线d
答案
11. B
解析
【分析】
首先梳理电路连接：电源、灯泡、定时开关S、起爆器的回路关系。当S闭合时，起爆器被短路，电流经S、导线b形成回路，起爆器无电流，不会起爆；当S断开时，电流经起爆器形成回路，起爆器工作。若剪断导线b，S闭合时，S的支路因导线b断开，电流无法通过S，只能经起爆器形成回路，导致起爆器持续有电流，会发生起爆。因此要防止起爆器起爆，需明确不能剪断的导线。
【解析】
逐一分析各导线剪断后的电路状态：
1. 剪断导线a：电源断开，整个电路无电流，起爆器不会起爆；
2. 剪断导线b：S闭合时，S的支路因导线b断开，电流无法通过S，只能经起爆器形成回路，起爆器持续工作，会起爆，因此一定不能剪断导线b；
3. 剪断导线c：灯泡、S、起爆器与电源断开，无电流，起爆器不会起爆；
4. 剪断导线d：电源断开，电路无电流，起爆器不会起爆。
综上，为防止起爆器起爆，一定不能剪断的是导线b。
【答案】
B
【知识点】
电路短路、电路故障分析
【点评】
本题结合定时引爆装置考查电路故障分析，核心是理解开关通断时起爆器的工作状态，需明确各导线对电路的影响，难度适中。
【难度系数】
0.5
首先梳理电路连接：电源、灯泡、定时开关S、起爆器的回路关系。当S闭合时，起爆器被短路，电流经S、导线b形成回路，起爆器无电流，不会起爆；当S断开时，电流经起爆器形成回路，起爆器工作。若剪断导线b，S闭合时，S的支路因导线b断开，电流无法通过S，只能经起爆器形成回路，导致起爆器持续有电流，会发生起爆。因此要防止起爆器起爆，需明确不能剪断的导线。
【解析】
逐一分析各导线剪断后的电路状态：
1. 剪断导线a：电源断开，整个电路无电流，起爆器不会起爆；
2. 剪断导线b：S闭合时，S的支路因导线b断开，电流无法通过S，只能经起爆器形成回路，起爆器持续工作，会起爆，因此一定不能剪断导线b；
3. 剪断导线c：灯泡、S、起爆器与电源断开，无电流，起爆器不会起爆；
4. 剪断导线d：电源断开，电路无电流，起爆器不会起爆。
综上，为防止起爆器起爆，一定不能剪断的是导线b。
【答案】
B
【知识点】
电路短路、电路故障分析
【点评】
本题结合定时引爆装置考查电路故障分析，核心是理解开关通断时起爆器的工作状态，需明确各导线对电路的影响，难度适中。
【难度系数】
0.5

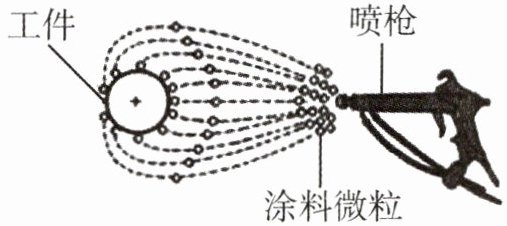

12. 静电喷涂利用了静电现象，其喷涂原理如图所示，被喷涂的工件带正电。工作时，静电喷涂的喷枪接高压电源，雾化后的涂料微粒通过枪口时由于
得到
（填“失去”或“得到”）电子而带负
电，又由于同种电荷互相排斥而均匀散开后吸附在工件上。图中带电微粒移动过程中形成的电流方向是向右
（填“向左”或“向右”）。答案
12. 得到 负 向右
解析
【分析】首先，根据异种电荷相互吸引的原理，工件带正电，涂料微粒要吸附在工件上，需带负电；而电子带负电，所以涂料微粒需要得到电子才能带负电。其次，电流方向的规定是正电荷定向移动的方向，与负电荷定向移动的方向相反，涂料微粒带负电，移动方向是从喷枪（右侧）向工件（左侧），即负电荷向左移动，因此电流方向与负电荷移动方向相反，为向右。
【解析】1. 工件带正电，为使涂料微粒吸附在工件上，微粒需带负电；由于电子带负电，微粒通过枪口时会得到电子，从而带负电。2. 电流方向规定为正电荷定向移动的方向，与负电荷定向移动方向相反；涂料微粒带负电，移动方向是从喷枪（右）向工件（左），即负电荷向左移动，所以电流方向向右。
【答案】得到 负 向右
【知识点】静电现象、电流方向的规定
【点评】本题结合静电喷涂的实际场景，考查静电的应用和电流方向的判断，属于基础概念题，难度较低。
【难度系数】0.7
【解析】1. 工件带正电，为使涂料微粒吸附在工件上，微粒需带负电；由于电子带负电，微粒通过枪口时会得到电子，从而带负电。2. 电流方向规定为正电荷定向移动的方向，与负电荷定向移动方向相反；涂料微粒带负电，移动方向是从喷枪（右）向工件（左），即负电荷向左移动，所以电流方向向右。
【答案】得到 负 向右
【知识点】静电现象、电流方向的规定
【点评】本题结合静电喷涂的实际场景，考查静电的应用和电流方向的判断，属于基础概念题，难度较低。
【难度系数】0.7
