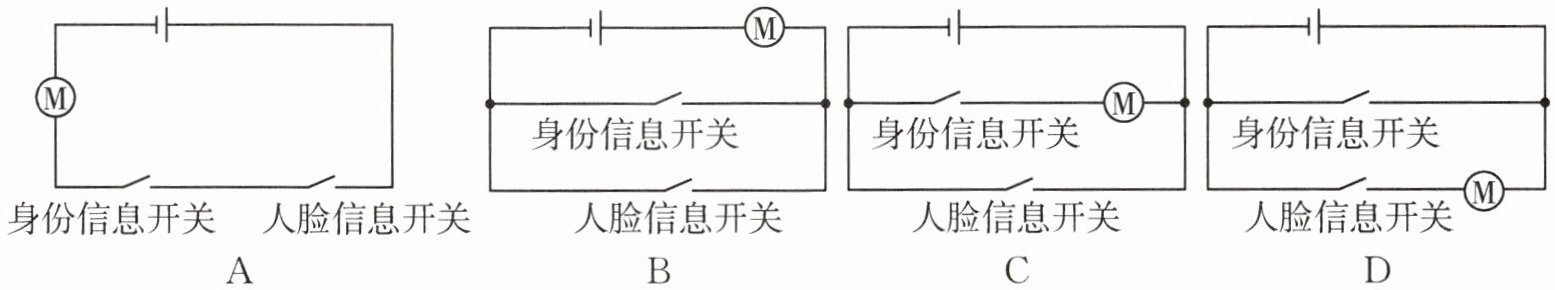

1. 为提高旅客乘车通行效率，火车站实施“验检合一”措施，乘客可通过检票处的“一道闸”完成相关流程。当身份信息和人脸信息都符合时（相当于闭合开关），电动机转动，打开闸门直达站台，下列电路设计符合要求的是(
)。
)。答案
1. A
解析
【分析】
要解决此题，需明确题目要求：只有身份信息开关和人脸信息开关都闭合时，电动机才工作，说明两个开关需串联，共同控制电动机。解题思路是先确定开关的连接方式为串联，再逐一分析各选项的电路连接是否符合要求，排除不符合题意的选项。
【解析】
根据题意，身份信息开关和人脸信息开关需同时闭合，电动机才能转动，因此两个开关应串联，与电动机、电源组成串联电路。对各选项分析如下：
选项A：身份信息开关、人脸信息开关与电动机串联，只有两个开关都闭合时，电路才导通，电动机工作，符合要求；
选项B：两个开关并联，闭合任意一个开关电动机就工作，不符合“都符合才工作”的要求；
选项C：人脸信息开关并联在电动机两端，闭合人脸信息开关会造成电源短路，电路错误；
选项D：两个开关并联，电动机在人脸信息开关支路，闭合身份信息开关时电路无电流，电动机不工作，不符合要求。
【答案】
A
【知识点】
串联电路、电路设计
【点评】
本题考查串联电路的应用，核心是理解开关串联的控制作用，结合题意分析电路连接方式，属于基础电路题，难度适中。
【难度系数】
0.6
要解决此题，需明确题目要求：只有身份信息开关和人脸信息开关都闭合时，电动机才工作，说明两个开关需串联，共同控制电动机。解题思路是先确定开关的连接方式为串联，再逐一分析各选项的电路连接是否符合要求，排除不符合题意的选项。
【解析】
根据题意，身份信息开关和人脸信息开关需同时闭合，电动机才能转动，因此两个开关应串联，与电动机、电源组成串联电路。对各选项分析如下：
选项A：身份信息开关、人脸信息开关与电动机串联，只有两个开关都闭合时，电路才导通，电动机工作，符合要求；
选项B：两个开关并联，闭合任意一个开关电动机就工作，不符合“都符合才工作”的要求；
选项C：人脸信息开关并联在电动机两端，闭合人脸信息开关会造成电源短路，电路错误；
选项D：两个开关并联，电动机在人脸信息开关支路，闭合身份信息开关时电路无电流，电动机不工作，不符合要求。
【答案】
A
【知识点】
串联电路、电路设计
【点评】
本题考查串联电路的应用，核心是理解开关串联的控制作用，结合题意分析电路连接方式，属于基础电路题，难度适中。
【难度系数】
0.6

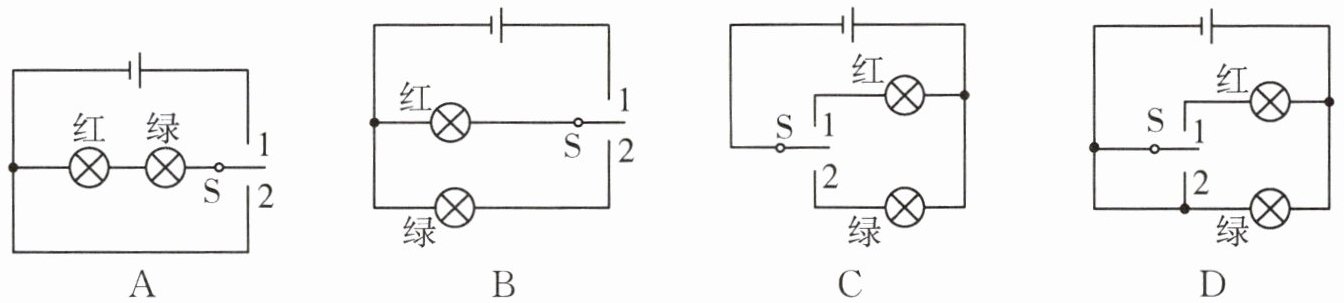

2.（广州）出租车驾驶室设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是（
C
）。答案
2. C
解析
【分析】
要选出符合要求的电路，需满足：开关S接“1”时红灯发光，接“2”时绿灯发光，且两灯工作互不干扰，无短路故障。逐个分析选项：A选项接2时电源短路，不符合；B选项电路存在逻辑问题，无法实现对应灯独立发光；D选项绿灯始终发光，不符合；只有C选项能满足开关切换时红灯、绿灯分别工作的要求。
【解析】
逐一分析各选项：
1. 选项A：开关S接“1”时，红灯与绿灯串联，两灯都发光；S接“2”时，电源被导线直接连通，造成短路，会损坏电源，不符合要求，排除。
2. 选项B：开关S接“1”时红灯亮，但S接“2”时，绿灯支路无法形成有效通路，且电路存在逻辑问题，不符合设计要求，排除。
3. 选项C：开关S接“1”时，电流路径为：电源正极→S→触点1→红灯→电源负极，红灯发光；开关S接“2”时，电流路径为：电源正极→S→触点2→绿灯→电源负极，绿灯发光，两灯独立工作，互不影响，符合要求。
4. 选项D：绿灯直接并联在电源两端，无论开关S接“1”还是“2”，绿灯始终发光，不符合要求，排除。
【答案】
C
【知识点】
电路的连接、开关的作用
【点评】
本题考查简单电路的设计，需明确开关切换时各支路的通断情况，判断是否满足对应灯发光的要求，同时要避免短路故障，属于基础电路设计题。
【难度系数】
0.5
要选出符合要求的电路，需满足：开关S接“1”时红灯发光，接“2”时绿灯发光，且两灯工作互不干扰，无短路故障。逐个分析选项：A选项接2时电源短路，不符合；B选项电路存在逻辑问题，无法实现对应灯独立发光；D选项绿灯始终发光，不符合；只有C选项能满足开关切换时红灯、绿灯分别工作的要求。
【解析】
逐一分析各选项：
1. 选项A：开关S接“1”时，红灯与绿灯串联，两灯都发光；S接“2”时，电源被导线直接连通，造成短路，会损坏电源，不符合要求，排除。
2. 选项B：开关S接“1”时红灯亮，但S接“2”时，绿灯支路无法形成有效通路，且电路存在逻辑问题，不符合设计要求，排除。
3. 选项C：开关S接“1”时，电流路径为：电源正极→S→触点1→红灯→电源负极，红灯发光；开关S接“2”时，电流路径为：电源正极→S→触点2→绿灯→电源负极，绿灯发光，两灯独立工作，互不影响，符合要求。
4. 选项D：绿灯直接并联在电源两端，无论开关S接“1”还是“2”，绿灯始终发光，不符合要求，排除。
【答案】
C
【知识点】
电路的连接、开关的作用
【点评】
本题考查简单电路的设计，需明确开关切换时各支路的通断情况，判断是否满足对应灯发光的要求，同时要避免短路故障，属于基础电路设计题。
【难度系数】
0.5

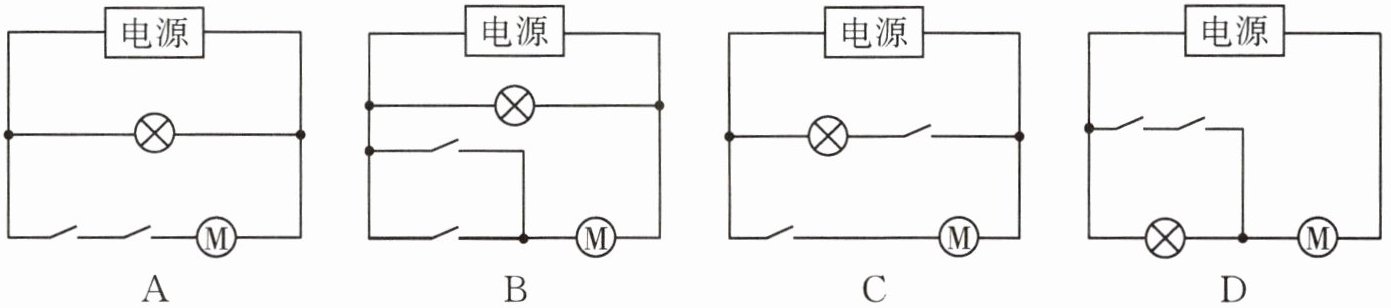

3. 封闭小区常见的智能门禁系统，住户可通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（
B
）。答案
3. B
解析
【分析】
要解决这道题，需先明确门禁系统的功能要求：①接通电源后指示灯就发光，说明指示灯应直接并联在电源两端，不受额外开关控制；②刷卡或人脸识别成功时（对应两个开关，任意一个闭合）电动机工作，说明两个开关需并联后与电动机串联，该支路再与指示灯并联。接下来逐一分析选项是否符合上述要求。
【解析】
选项A：电动机支路的两个开关为串联关系，需同时闭合才能让电动机工作，不符合“任意一个开关闭合电动机工作”的要求，排除。
选项B：指示灯直接并联在电源两端，电源接通后指示灯发光；电动机支路的两个开关并联，任意一个闭合时电动机工作，符合门禁系统的功能要求，正确。
选项C：指示灯支路串联了开关，只有闭合该开关指示灯才发光，不符合“接通电源指示灯就发光”的要求，排除。
选项D：指示灯与电动机串联，且开关位置错误，无法实现功能，排除。
【答案】
B
【知识点】
电路设计、并联电路
【点评】
本题结合实际智能门禁场景，考查并联电路特点及开关的作用，需要将实际功能转化为电路逻辑，难度适中。
【难度系数】
0.5
要解决这道题，需先明确门禁系统的功能要求：①接通电源后指示灯就发光，说明指示灯应直接并联在电源两端，不受额外开关控制；②刷卡或人脸识别成功时（对应两个开关，任意一个闭合）电动机工作，说明两个开关需并联后与电动机串联，该支路再与指示灯并联。接下来逐一分析选项是否符合上述要求。
【解析】
选项A：电动机支路的两个开关为串联关系，需同时闭合才能让电动机工作，不符合“任意一个开关闭合电动机工作”的要求，排除。
选项B：指示灯直接并联在电源两端，电源接通后指示灯发光；电动机支路的两个开关并联，任意一个闭合时电动机工作，符合门禁系统的功能要求，正确。
选项C：指示灯支路串联了开关，只有闭合该开关指示灯才发光，不符合“接通电源指示灯就发光”的要求，排除。
选项D：指示灯与电动机串联，且开关位置错误，无法实现功能，排除。
【答案】
B
【知识点】
电路设计、并联电路
【点评】
本题结合实际智能门禁场景，考查并联电路特点及开关的作用，需要将实际功能转化为电路逻辑，难度适中。
【难度系数】
0.5

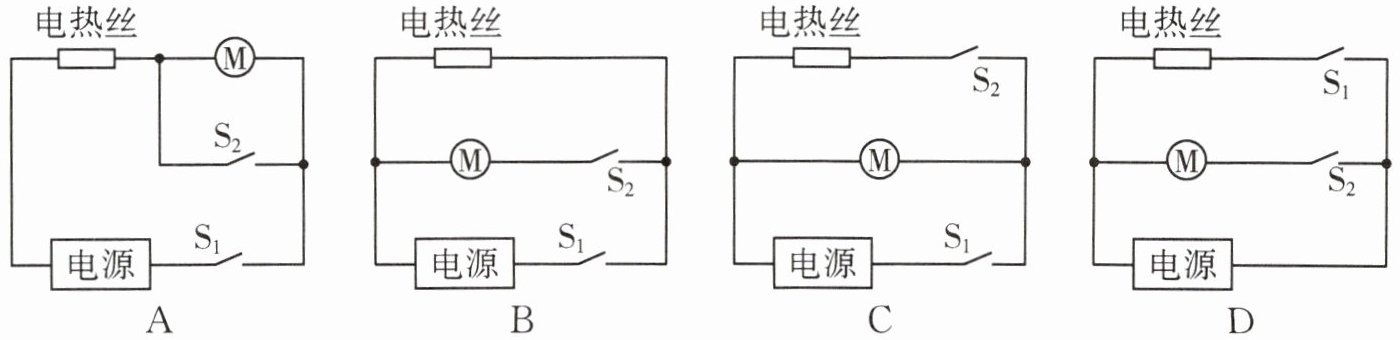

4. 某同学在使用电吹风时发现，电吹风工作时要么吹冷风，要么吹热风，不会出现电热丝发热而不吹风的情况。下列四幅电路图中，最符合电吹风特性的电路是（
C
）。答案
4. C
解析
【分析】
要解决这个问题，需明确电吹风的特性：要么吹冷风（仅电动机工作），要么吹热风（电动机和电热丝同时工作），绝对不能出现仅电热丝工作（只发热不吹风）的情况。解题思路是逐一分析每个选项的电路，判断是否满足上述特性：先看开关闭合时，各用电器的工作状态，是否存在仅电热丝工作的情况，排除不符合的选项。
【解析】
对各选项电路分析如下：
选项A：当S₁闭合、S₂断开时，电动机和电热丝串联工作；当S₁、S₂都闭合时，电动机被短路，仅电热丝工作，会出现“电热丝发热不吹风”的情况，不符合要求，排除A。
选项B：S₁闭合后，电热丝直接接入电路，始终工作；仅当S₂闭合时电动机工作，S₂断开时仅电动机不工作，电热丝仍工作，会出现“电热丝发热不吹风”的情况，不符合要求，排除B。
选项C：S₁在干路，控制整个电路；电动机直接并联在电源两端，只要S₁闭合，电动机就工作；电热丝与S₂串联在另一支路，只有S₂闭合时电热丝才工作。因此：S₁闭合、S₂断开时，仅电动机工作（冷风）；S₁、S₂都闭合时，电动机和电热丝同时工作（热风），不会出现仅电热丝工作的情况，符合要求。
选项D：当S₁闭合、S₂断开时，仅电热丝工作，会出现“电热丝发热不吹风”的情况，不符合要求，排除D。
【答案】
C
【知识点】
电路设计、串并联电路特点
【点评】
本题结合实际生活中的电吹风电路，考查串并联电路的特点应用，关键是根据题目要求判断各用电器的工作状态，避免出现仅电热丝工作的情况，需仔细分析每个开关对电路的控制作用。
【难度系数】
0.5
要解决这个问题，需明确电吹风的特性：要么吹冷风（仅电动机工作），要么吹热风（电动机和电热丝同时工作），绝对不能出现仅电热丝工作（只发热不吹风）的情况。解题思路是逐一分析每个选项的电路，判断是否满足上述特性：先看开关闭合时，各用电器的工作状态，是否存在仅电热丝工作的情况，排除不符合的选项。
【解析】
对各选项电路分析如下：
选项A：当S₁闭合、S₂断开时，电动机和电热丝串联工作；当S₁、S₂都闭合时，电动机被短路，仅电热丝工作，会出现“电热丝发热不吹风”的情况，不符合要求，排除A。
选项B：S₁闭合后，电热丝直接接入电路，始终工作；仅当S₂闭合时电动机工作，S₂断开时仅电动机不工作，电热丝仍工作，会出现“电热丝发热不吹风”的情况，不符合要求，排除B。
选项C：S₁在干路，控制整个电路；电动机直接并联在电源两端，只要S₁闭合，电动机就工作；电热丝与S₂串联在另一支路，只有S₂闭合时电热丝才工作。因此：S₁闭合、S₂断开时，仅电动机工作（冷风）；S₁、S₂都闭合时，电动机和电热丝同时工作（热风），不会出现仅电热丝工作的情况，符合要求。
选项D：当S₁闭合、S₂断开时，仅电热丝工作，会出现“电热丝发热不吹风”的情况，不符合要求，排除D。
【答案】
C
【知识点】
电路设计、串并联电路特点
【点评】
本题结合实际生活中的电吹风电路，考查串并联电路的特点应用，关键是根据题目要求判断各用电器的工作状态，避免出现仅电热丝工作的情况，需仔细分析每个开关对电路的控制作用。
【难度系数】
