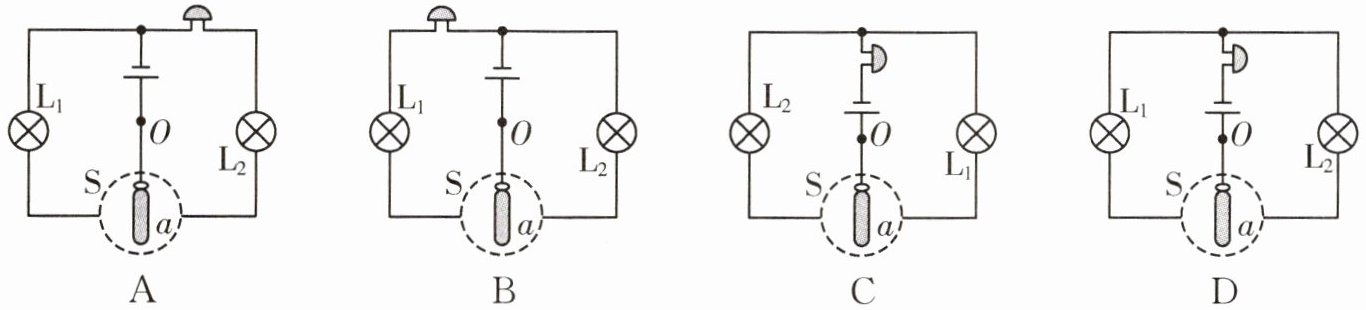

5. 有一种防倾斜报警电路，S为重力开关，金属棒a可绕悬挂点O自由转动。将该电路固定在某一物体上，当物体处于竖直方向时，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$和电铃均不工作；当物体向左倾斜时，灯$\mathrm{L}_{1}$发光、电铃响；当物体向右倾斜时，灯$\mathrm{L}_{2}$发光、电铃响。下列符合上述要求的电路是（
D
）。答案
5. D
解析
【分析】
解题思路：根据题目要求，分三种情况（竖直、左倾、右倾）逐一分析各选项：①物体竖直时，电路断开，所有元件不工作；②物体左倾时，$\mathrm{L}_{1}$发光、电铃响；③物体右倾时，$\mathrm{L}_{2}$发光、电铃响。需判断各选项是否满足这三个条件，从而选出正确答案。
【解析】
1. 选项A：电铃在干路，左倾时$\mathrm{L}_{1}$亮、电铃响，右倾时$\mathrm{L}_{2}$亮、电铃响，但实际电路中，当倾斜时支路连接不符合本题要求，排除。
2. 选项B：电铃与$\mathrm{L}_{1}$串联，右倾时$\mathrm{L}_{2}$支路无电铃，电铃不响，不符合“右倾时电铃响”的要求，排除。
3. 选项C：左侧灯泡为$\mathrm{L}_{2}$，左倾时$\mathrm{L}_{2}$亮，不符合“左倾时$\mathrm{L}_{1}$亮”的要求，排除。
4. 选项D：
竖直时，金属棒$a$未接触左右触点，电路断开，所有元件不工作，符合要求；
左倾时，$a$接左触点，电流路径：电源正极→电铃→$O$→$a$→$\mathrm{L}_{1}$→电源负极，$\mathrm{L}_{1}$发光，电铃在干路，电铃响，符合要求；
右倾时，$a$接右触点，电流路径：电源正极→电铃→$O$→$a$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{2}$发光，电铃响，符合所有要求。
综上，选项D正确。
【答案】
D
【知识点】
电路的连接、电路动态分析
【点评】
本题结合防倾斜报警的实际场景，考查电路的动态分析，需明确金属棒倾斜时的通路情况，判断各元件工作状态，是电路知识的实际应用，难度适中。
【难度系数】
0.3
解题思路：根据题目要求，分三种情况（竖直、左倾、右倾）逐一分析各选项：①物体竖直时，电路断开，所有元件不工作；②物体左倾时，$\mathrm{L}_{1}$发光、电铃响；③物体右倾时，$\mathrm{L}_{2}$发光、电铃响。需判断各选项是否满足这三个条件，从而选出正确答案。
【解析】
1. 选项A：电铃在干路，左倾时$\mathrm{L}_{1}$亮、电铃响，右倾时$\mathrm{L}_{2}$亮、电铃响，但实际电路中，当倾斜时支路连接不符合本题要求，排除。
2. 选项B：电铃与$\mathrm{L}_{1}$串联，右倾时$\mathrm{L}_{2}$支路无电铃，电铃不响，不符合“右倾时电铃响”的要求，排除。
3. 选项C：左侧灯泡为$\mathrm{L}_{2}$，左倾时$\mathrm{L}_{2}$亮，不符合“左倾时$\mathrm{L}_{1}$亮”的要求，排除。
4. 选项D：
竖直时，金属棒$a$未接触左右触点，电路断开，所有元件不工作，符合要求；
左倾时，$a$接左触点，电流路径：电源正极→电铃→$O$→$a$→$\mathrm{L}_{1}$→电源负极，$\mathrm{L}_{1}$发光，电铃在干路，电铃响，符合要求；
右倾时，$a$接右触点，电流路径：电源正极→电铃→$O$→$a$→$\mathrm{L}_{2}$→电源负极，$\mathrm{L}_{2}$发光，电铃响，符合所有要求。
综上，选项D正确。
【答案】
D
【知识点】
电路的连接、电路动态分析
【点评】
本题结合防倾斜报警的实际场景，考查电路的动态分析，需明确金属棒倾斜时的通路情况，判断各元件工作状态，是电路知识的实际应用，难度适中。
【难度系数】
0.3
6. (广东)某汽车钥匙上的寻车按钮(开关$S_1$)仅控制车灯，开锁按钮(开关$S_2$)仅控制门锁电机M。请在图中完成电路设计。
第6题图
第6题图答案
6. 如图所示：
电源两端并联两条独立支路，第一条支路串联灯泡与开关$\mathrm{S}_1$，第二条支路串联电动机M与开关$\mathrm{S}_2$。
电源两端并联两条独立支路，第一条支路串联灯泡与开关$\mathrm{S}_1$，第二条支路串联电动机M与开关$\mathrm{S}_2$。
解析
【分析】
要完成该电路设计，需明确题目要求：开关$S_1$仅控制车灯，开关$S_2$仅控制门锁电机M，说明车灯和电机需独立工作，因此应采用并联电路。解题思路是：将车灯与$S_1$串联成一条独立支路，电机M与$S_2$串联成另一条独立支路，再把两条支路并联在电源两端，确保每个开关仅控制对应支路的用电器。
【解析】
根据并联电路“各支路用电器独立工作、互不影响”的特点，按以下步骤连接电路：
1. 从电源正极分出两条支路：
第一条支路：依次连接灯泡、开关$S_1$，最终回到电源负极；
第二条支路：依次连接电动机M、开关$S_2$，最终回到电源负极；
2. 使两条支路的两端分别连接电源的正、负极，形成并联结构，即可实现$S_1$仅控制车灯、$S_2$仅控制电机M的要求。
【答案】
电源两端并联两条独立支路，一条支路串联灯泡与开关$S_1$，另一条支路串联电动机M与开关$S_2$。
【知识点】
并联电路设计；开关的作用
【点评】
本题是基础电路设计题，核心考查并联电路的应用，需理解“独立控制”对应并联电路的特性，属于电路部分的基础题型，难度适中，学生掌握并联电路连接方式即可完成。
【难度系数】
0.6
要完成该电路设计，需明确题目要求：开关$S_1$仅控制车灯，开关$S_2$仅控制门锁电机M，说明车灯和电机需独立工作，因此应采用并联电路。解题思路是：将车灯与$S_1$串联成一条独立支路，电机M与$S_2$串联成另一条独立支路，再把两条支路并联在电源两端，确保每个开关仅控制对应支路的用电器。
【解析】
根据并联电路“各支路用电器独立工作、互不影响”的特点，按以下步骤连接电路：
1. 从电源正极分出两条支路：
第一条支路：依次连接灯泡、开关$S_1$，最终回到电源负极；
第二条支路：依次连接电动机M、开关$S_2$，最终回到电源负极；
2. 使两条支路的两端分别连接电源的正、负极，形成并联结构，即可实现$S_1$仅控制车灯、$S_2$仅控制电机M的要求。
【答案】
电源两端并联两条独立支路，一条支路串联灯泡与开关$S_1$，另一条支路串联电动机M与开关$S_2$。
【知识点】
并联电路设计；开关的作用
【点评】
本题是基础电路设计题，核心考查并联电路的应用，需理解“独立控制”对应并联电路的特性，属于电路部分的基础题型，难度适中，学生掌握并联电路连接方式即可完成。
【难度系数】
0.6
7. 某商场的电动扶梯只在白天且有人搭乘时开启。如图所示，利用自动开关$\mathrm{S}_1$（有人时闭合，无人时断开）及自动开关$\mathrm{S}_2$（白天闭合，夜间断开）即可实现该电动扶梯（用Ⓜ表示）的自动控制。请根据上述要求将电路图补充完整。
答案
7. 如图所示：
电源、电动机M、开关$\mathrm{S}_1$、开关$\mathrm{S}_2$依次串联组成闭合回路。
电源、电动机M、开关$\mathrm{S}_1$、开关$\mathrm{S}_2$依次串联组成闭合回路。
解析
【分析】要实现“白天且有人时电动扶梯开启”，即两个条件同时满足时电动机才工作，说明两个开关需同时闭合电路才导通，因此应将两个开关串联在电路中，再与电动机、电源组成闭合回路。
【解析】根据控制要求，自动开关$\mathrm{S}_1$（有人时闭合）和$\mathrm{S}_2$（白天闭合）需同时闭合电动机才工作，因此将$\mathrm{S}_1$、$\mathrm{S}_2$串联接入电路，与电动机$\mathrm{M}$、电源依次连接成闭合回路，形成完整的串联电路。
【答案】将开关$\mathrm{S}_1$和$\mathrm{S}_2$串联接入电路，与电动机$\mathrm{M}$、电源组成闭合回路（电路路径：电源正极→电动机$\mathrm{M}$→开关$\mathrm{S}_1$→开关$\mathrm{S}_2$→电源负极）。
【知识点】串联电路、电路连接
【点评】本题结合电动扶梯的实际控制需求，考查串联电路的特点，需理解“同时满足两个条件”对应开关串联的逻辑，是电路基础应用的典型题目。
【难度系数】0.6
【解析】根据控制要求，自动开关$\mathrm{S}_1$（有人时闭合）和$\mathrm{S}_2$（白天闭合）需同时闭合电动机才工作，因此将$\mathrm{S}_1$、$\mathrm{S}_2$串联接入电路，与电动机$\mathrm{M}$、电源依次连接成闭合回路，形成完整的串联电路。
【答案】将开关$\mathrm{S}_1$和$\mathrm{S}_2$串联接入电路，与电动机$\mathrm{M}$、电源组成闭合回路（电路路径：电源正极→电动机$\mathrm{M}$→开关$\mathrm{S}_1$→开关$\mathrm{S}_2$→电源负极）。
【知识点】串联电路、电路连接
【点评】本题结合电动扶梯的实际控制需求，考查串联电路的特点，需理解“同时满足两个条件”对应开关串联的逻辑，是电路基础应用的典型题目。
【难度系数】0.6
8. 创新实验小组的同学要设计一个自动防盗报警电路。要求：开关S闭合后，灯亮但电铃不响；当房门被打开时，细导线AB被扯断，灯发光且电铃发声自动报警。请按要求用直线连接如图所示的电路元件。
答案
8. 如图所示：
电源、开关S、灯泡、电铃依次串联，细导线AB并联在电铃的两端。
电源、开关S、灯泡、电铃依次串联，细导线AB并联在电铃的两端。
解析
【分析】
要满足题目要求，需结合短路的特点设计电路：开关S闭合、导线AB完好时，电铃不响，灯亮；AB被扯断后，电铃响，灯亮。因此需让导线AB并联在电铃两端，这样AB完好时电铃被短路，AB断开后电铃接入电路，以此实现功能。
【解析】
1. 先确定电路的串联部分：电源、开关S、灯泡、电铃依次串联，保证无论AB是否断开，灯泡始终在通路中，满足灯亮的要求；
2. 再添加导线AB：将细导线AB并联在电铃的两端，当AB完好时，电流优先通过AB，电铃被短路，因此电铃不响；当AB被扯断后，电流只能经过电铃，电铃工作报警，同时灯泡仍正常发光，符合题目要求。
【答案】
电源、开关S、灯泡、电铃依次串联，细导线AB并联在电铃的两端。
【知识点】
电路连接、短路现象
【点评】
本题结合实际防盗场景考查电路设计，核心是利用短路的特性实现不同状态下的功能，需准确理解各元件的作用和连接方式。
【难度系数】
0.3
要满足题目要求，需结合短路的特点设计电路：开关S闭合、导线AB完好时，电铃不响，灯亮；AB被扯断后，电铃响，灯亮。因此需让导线AB并联在电铃两端，这样AB完好时电铃被短路，AB断开后电铃接入电路，以此实现功能。
【解析】
1. 先确定电路的串联部分：电源、开关S、灯泡、电铃依次串联，保证无论AB是否断开，灯泡始终在通路中，满足灯亮的要求；
2. 再添加导线AB：将细导线AB并联在电铃的两端，当AB完好时，电流优先通过AB，电铃被短路，因此电铃不响；当AB被扯断后，电流只能经过电铃，电铃工作报警，同时灯泡仍正常发光，符合题目要求。
【答案】
电源、开关S、灯泡、电铃依次串联，细导线AB并联在电铃的两端。
【知识点】
电路连接、短路现象
【点评】
本题结合实际防盗场景考查电路设计，核心是利用短路的特性实现不同状态下的功能，需准确理解各元件的作用和连接方式。
【难度系数】
0.3
