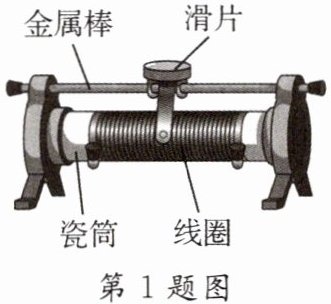

1. 下列关于滑动变阻器构造的说法正确的是 （
A.线圈可以用铜丝作为材料绕制而成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈之间是绝缘的
D
）A.线圈可以用铜丝作为材料绕制而成
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈之间是绝缘的
答案
1.D
解析
【分析】本题考查滑动变阻器的构造，解题思路是：回忆滑动变阻器各部件的材料、导电性能，逐一分析每个选项的正误，选出正确答案。需明确滑动变阻器线圈的材料、滑片与金属棒及线圈的连接情况、瓷筒的作用。
【解析】对各选项分析如下：
A. 滑动变阻器的线圈需选用电阻率较大的材料（如镍铬合金丝），铜丝电阻率小，若用铜丝绕制线圈，无法有效改变电阻，故A错误；
B. 滑片与金属棒是连通的，金属棒为导体，因此滑片与金属棒之间是导电的，并非绝缘，故B错误；
C. 滑片需与线圈接触，才能通过移动滑片改变接入电路的线圈长度，从而改变电阻，因此滑片与线圈之间是导电的，并非绝缘，故C错误；
D. 瓷筒是绝缘体，作用是支撑线圈，避免线圈与其他导电部分短路，因此瓷筒与线圈之间是绝缘的，故D正确。
【答案】D
【知识点】滑动变阻器构造、导体与绝缘体
【点评】本题为滑动变阻器构造的基础题，需掌握滑动变阻器各部件的基本特性，难度较低。
【难度系数】0.3
【解析】对各选项分析如下：
A. 滑动变阻器的线圈需选用电阻率较大的材料（如镍铬合金丝），铜丝电阻率小，若用铜丝绕制线圈，无法有效改变电阻，故A错误；
B. 滑片与金属棒是连通的，金属棒为导体，因此滑片与金属棒之间是导电的，并非绝缘，故B错误；
C. 滑片需与线圈接触，才能通过移动滑片改变接入电路的线圈长度，从而改变电阻，因此滑片与线圈之间是导电的，并非绝缘，故C错误；
D. 瓷筒是绝缘体，作用是支撑线圈，避免线圈与其他导电部分短路，因此瓷筒与线圈之间是绝缘的，故D正确。
【答案】D
【知识点】滑动变阻器构造、导体与绝缘体
【点评】本题为滑动变阻器构造的基础题，需掌握滑动变阻器各部件的基本特性，难度较低。
【难度系数】0.3

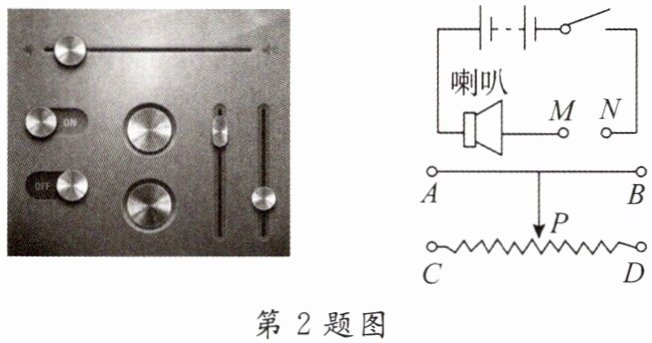

2. 如图是音响上音量调节装置及简化电路，现需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是 （
A.M接A，N接B
B.M接C，N接D
C.M接A，N接D
D.M接C，N接B
D
）A.M接A，N接B
B.M接C，N接D
C.M接A，N接D
D.M接C，N接B
答案
2.D
解析
【分析】要解决这道题，需明确滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路电流。题目要求滑片P向右移动时电流减小，说明接入电路的电阻需变大，即接入的电阻丝长度要变长。滑动变阻器的正确接法是“一上一下”接线，需结合各选项分析接入的电阻丝部分，判断滑片移动时电阻的变化是否符合要求。
【解析】滑动变阻器接入电路时，接入电阻的大小由接线柱到滑片的电阻丝长度决定：
选项A：M接A、N接B，接入的是金属杆AB，电阻几乎为0，移动滑片电阻不变，电流不变，不符合要求；
选项B：M接C、N接D，接入的是整个电阻丝CD，电阻最大且不变，电流不变，不符合要求；
选项C：M接A、N接D，接入的是电阻丝PD段，滑片右移时，PD长度变短，电阻变小，电流变大，音量升高，不符合要求；
选项D：M接C、N接B，接入的是电阻丝CP段，滑片右移时，CP长度变长，电阻变大，电流变小，音量降低，符合要求。
【答案】D
【知识点】滑动变阻器的使用、电路动态分析
【点评】本题考查滑动变阻器的接线规则及电路动态分析，核心是理解滑动变阻器“一上一下”接线的原理，以及滑片移动时接入电阻的变化规律，属于基础应用类题目，需掌握滑动变阻器的工作原理才能正确判断。
【难度系数】0.5
【解析】滑动变阻器接入电路时，接入电阻的大小由接线柱到滑片的电阻丝长度决定：
选项A：M接A、N接B，接入的是金属杆AB，电阻几乎为0，移动滑片电阻不变，电流不变，不符合要求；
选项B：M接C、N接D，接入的是整个电阻丝CD，电阻最大且不变，电流不变，不符合要求；
选项C：M接A、N接D，接入的是电阻丝PD段，滑片右移时，PD长度变短，电阻变小，电流变大，音量升高，不符合要求；
选项D：M接C、N接B，接入的是电阻丝CP段，滑片右移时，CP长度变长，电阻变大，电流变小，音量降低，符合要求。
【答案】D
【知识点】滑动变阻器的使用、电路动态分析
【点评】本题考查滑动变阻器的接线规则及电路动态分析，核心是理解滑动变阻器“一上一下”接线的原理，以及滑片移动时接入电阻的变化规律，属于基础应用类题目，需掌握滑动变阻器的工作原理才能正确判断。
【难度系数】0.5

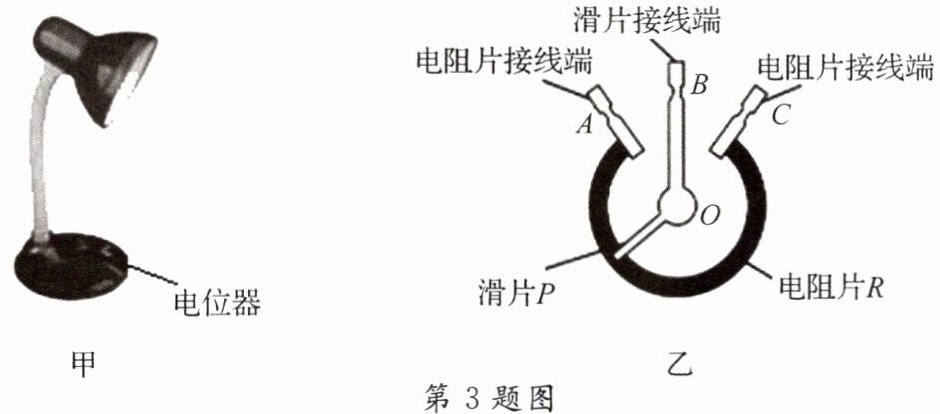

3.生活中很多电器需要调节电阻大小来使用,如图甲为亮度可调的台灯,电位器是调节其亮度的装置,乙图为电位器的内部结构示意图,A、B、C是它的三个接线柱,旋钮带动滑片转动。若将其与灯泡串联,要使滑片P顺时针转动时,灯泡变暗,下列接法正确的是 (
A.A、C接入电路
B.B、C接入电路
C.A、B接入电路
D.以上都不正确
【解析】本题的难点在于正确理解变阻器的工作原理。可以通过滑片转动时接入电路的电阻丝长度的变化进行分析判断。顺时针旋转滑动片灯泡变暗,说明通过灯泡的电流变小,即电路中电源电压不变时,电路中电阻变大,接入电路部分长度变长,可推知是B、C接入电路。
B
)A.A、C接入电路
B.B、C接入电路
C.A、B接入电路
D.以上都不正确
【解析】本题的难点在于正确理解变阻器的工作原理。可以通过滑片转动时接入电路的电阻丝长度的变化进行分析判断。顺时针旋转滑动片灯泡变暗,说明通过灯泡的电流变小,即电路中电源电压不变时,电路中电阻变大,接入电路部分长度变长,可推知是B、C接入电路。
答案
3.B
解析
【分析】
要解决这道题，需明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路的电阻丝长度来改变电阻，进而改变电路电流，影响灯泡亮度。题目要求滑片P顺时针转动时灯泡变暗，说明此时电路中电流变小，根据欧姆定律，电源电压不变时，电路总电阻需变大，即电位器接入电路的电阻丝长度要变长。接下来结合电位器的接线柱（A、C为电阻片两端，B为滑片接线端）分析各接法的电阻变化情况即可。
【解析】
电位器与灯泡串联，电源电压不变。灯泡变暗说明电路电流变小，由欧姆定律$I=\frac{U}{R}$可知，电路总电阻需变大，即电位器接入电路的电阻变大，接入的电阻丝长度变长。
选项A：接A、C时，接入整个电阻片，滑片移动时电阻不变，灯泡亮度不变，不符合要求；
选项B：接B、C时，接入电路的是电阻片C到滑片P的部分。滑片P顺时针转动时，C到P的电阻丝长度变长，电阻变大，电流变小，灯泡变暗，符合要求；
选项C：接A、B时，接入电路的是电阻片A到滑片P的部分。滑片P顺时针转动时，A到P的电阻丝长度变短，电阻变小，电流变大，灯泡变亮，不符合要求；
因此正确接法为B、C接入电路。
【答案】
B
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题考查滑动变阻器在实际电路中的应用，核心是理解滑片移动时接入电阻丝长度的变化对电阻、电流的影响，属于基础电路动态分析题，需掌握滑动变阻器的工作原理和接法判断方法。
【难度系数】
0.6
要解决这道题，需明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路的电阻丝长度来改变电阻，进而改变电路电流，影响灯泡亮度。题目要求滑片P顺时针转动时灯泡变暗，说明此时电路中电流变小，根据欧姆定律，电源电压不变时，电路总电阻需变大，即电位器接入电路的电阻丝长度要变长。接下来结合电位器的接线柱（A、C为电阻片两端，B为滑片接线端）分析各接法的电阻变化情况即可。
【解析】
电位器与灯泡串联，电源电压不变。灯泡变暗说明电路电流变小，由欧姆定律$I=\frac{U}{R}$可知，电路总电阻需变大，即电位器接入电路的电阻变大，接入的电阻丝长度变长。
选项A：接A、C时，接入整个电阻片，滑片移动时电阻不变，灯泡亮度不变，不符合要求；
选项B：接B、C时，接入电路的是电阻片C到滑片P的部分。滑片P顺时针转动时，C到P的电阻丝长度变长，电阻变大，电流变小，灯泡变暗，符合要求；
选项C：接A、B时，接入电路的是电阻片A到滑片P的部分。滑片P顺时针转动时，A到P的电阻丝长度变短，电阻变小，电流变大，灯泡变亮，不符合要求；
因此正确接法为B、C接入电路。
【答案】
B
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题考查滑动变阻器在实际电路中的应用，核心是理解滑片移动时接入电阻丝长度的变化对电阻、电流的影响，属于基础电路动态分析题，需掌握滑动变阻器的工作原理和接法判断方法。
【难度系数】
0.6
