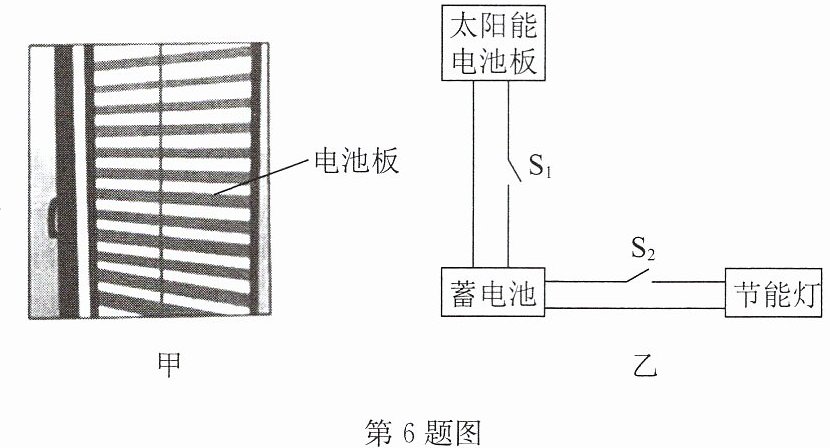

6.如图甲所示为某太阳能百叶窗的示意图，它既能遮阳，还能发电，它的构造特点是百叶窗的叶片为太阳能电池板（以下简称电池板），其工作电路示意图如图乙所示，电池板将太阳能转化为电能（转化效率为10％），为蓄电池充电，蓄电池再向节能灯供电.白天蓄电池处于充电不供电状态，在图乙中应闭合开关
S₁
.电池板对蓄电池充电，是将电能转化为化学
能的过程.答案
6.S₁ 化学

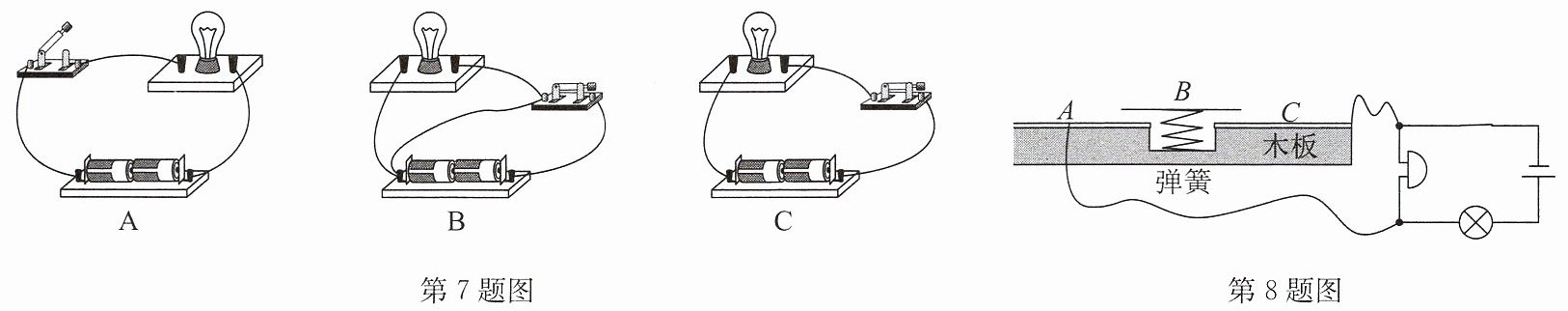

7.(2025·无锡开学)如图所示的A、B、C三个电路中，器材均完好，且连接紧密.处于通路状态的是
C
图；出现短路的是B
图，该状态会导致电路中的电池
（选填“电池”或“灯泡”）损坏.答案
7.C B 电池
8.(2025·淮安清江浦区期中)如图所示是具有报警功能的文物展示台,由木板、弹簧、金属片A、B、C和报警电路组成.当把物品放在展示台上时,金属片A、C接通,电铃
不响
(选填“响”或“不响”),灯亮
(选填“亮”或“不亮”).若把物品搬离,金属片B在弹力作用下与金属片A、C分开,这时电铃响
(选填“响”或“不响”).答案
8.不响 亮 响

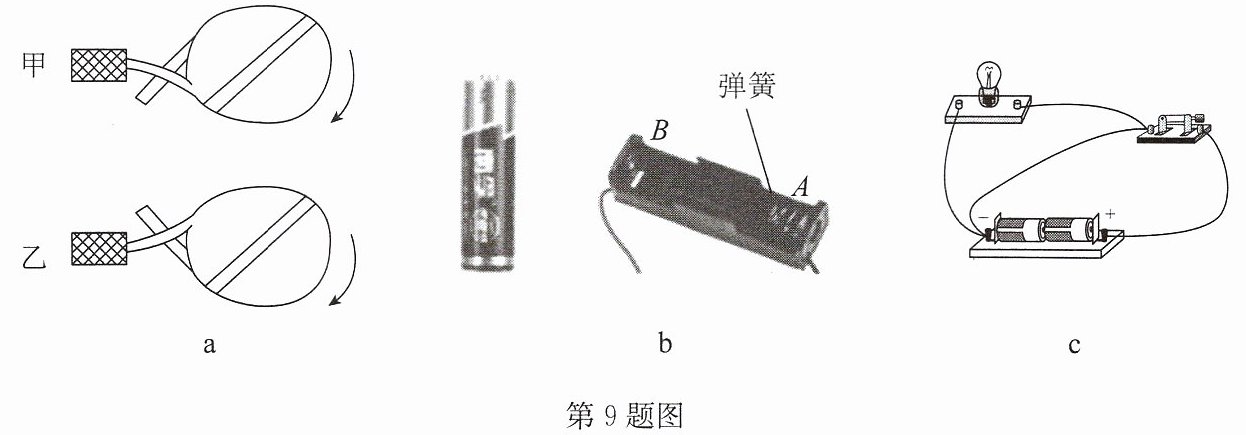

9.(2026·连云港模拟)在连接电路的过程中,开关必须处于
断开
状态.如图a所示,甲、乙两图为导线与螺丝压按式接线柱的连接,箭头所示方向为螺丝压紧时的旋转方向,其中压线方式正确的是乙
图.将b图中的一节干电池正确装入电池盒中,则电池的正极应接到电池盒的B
(选填“A”或“B”)端;c图所示的电路处于短路
(选填“通路”“断路”或“短路”)状态.答案
9.断开 乙 B 短路
