12. 如图20-6-5所示,ab、cd两根光滑平行金属导轨固定在同一水平面内,处于蹄形磁体磁场中的金属杆pq放在导轨上,在外力作用下沿导轨运动。若ad之间断开,则电路中______(选填“有”或“无”)感应电流；若ad之间接入电流计,pq杆向右运动时,指针向右偏,pq杆向左运动时,指针将向______偏；若ad之间安装一个直流电源,pq杆通电后由静止开始沿导轨向右运动,同时交换电源的正负极和磁体的南北极,pq杆通电后由静止开始沿导轨向______运动。

无 左 右

【解析】
1. 感应电流产生的条件是闭合电路的一部分导体做切割磁感线运动，ad断开时电路不闭合，因此无感应电流；
2. 感应电流的方向与导体运动方向和磁场方向有关，pq杆运动方向改变时，感应电流方向改变，故指针向左偏；
3. 通电导体在磁场中受力的方向与电流方向和磁场方向有关，同时改变电流方向和磁场方向，受力方向不变，因此pq杆仍向右运动。
【答案】
无 左 右
【知识点】
感应电流产生条件、感应电流方向影响因素、通电导体受力方向影响因素
【点评】
本题综合考查电磁感应现象和通电导体在磁场中受力的相关规律，需明确两个现象的条件及影响因素，区分两者的不同应用场景。
【难度系数】
0.7

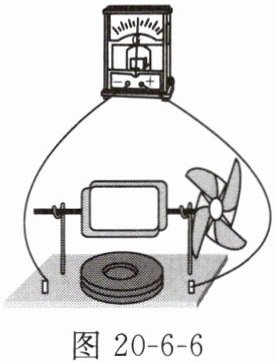

13. 图20-6-6是自制交流发电机模型,风车转动,线圈在磁场中做磁感线运动时,电路中就会产生感应电流,电流方向与方向和导体运动方向有关。如果把小测量范围电流表换成电池,把模型当作电动机,此时线圈(选填“能”或“不能”)持续转动。

切割 磁场 不能

【解析】
根据电磁感应原理，线圈在磁场中做切割磁感线运动时，电路中会产生感应电流；感应电流的方向与磁场方向和导体运动方向有关；该模型中没有换向器，若换成电池当作电动机，线圈转过平衡位置后，受力方向会阻碍转动，因此线圈不能持续转动。
【答案】
切割 磁场 不能
【知识点】
电磁感应现象、感应电流方向的影响因素、电动机工作原理
【点评】
本题考查发电机和电动机的核心原理，需区分电磁感应与通电导体在磁场中受力的相关知识，理解感应电流方向的影响因素及电动机持续转动的条件，侧重对电磁学基础概念的考查。
【难度系数】
0.7

14. 如图20-6-7所示,AB和CD是两根固定且平行的水平金属导轨,符号×表示垂直于纸面指向纸内的磁场的磁感线,现将铜棒EF和GH垂直放在滑轨上,当拉动GH使其向左移动时,发现EF也向左移动,对GH铜棒而言,此过程中能量的转化是,对EF铜棒而言,此过程中能量的转化是。

机械能转化为电能 电能转化为机械能

【解析】
当拉动GH向左移动时，GH在磁场中做切割磁感线运动，产生感应电流，属于电磁感应现象，此过程中GH的机械能转化为电能；EF中有感应电流通过，在磁场中受到磁场力的作用而运动，此过程中电能转化为EF的机械能。
【答案】
机械能转化为电能；电能转化为机械能
【知识点】
电磁感应现象、磁场对通电导体的作用、能量的相互转化
【点评】
本题结合电磁感应和磁场对通电导体的作用考查能量转化，需明确两个过程的物理原理，区分不同导体的能量转化情况。
【难度系数】
0.7
