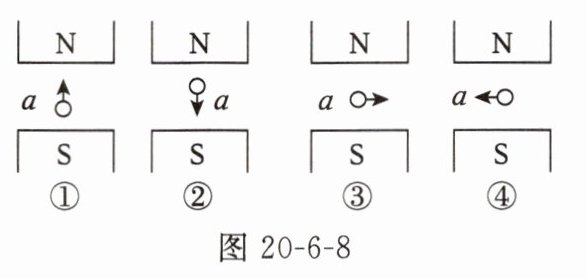

15. 如图20-6-8所示,a表示垂直于纸面的一根导线,它是闭合电路的一部分。它在磁场中按箭头方向运动时,导线a中会产生感应电流且方向相反的两种情况是()。

A.①和②
B.①和③
C.②和④
D.③和④

D

【解析】
闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流，感应电流的方向与导体运动方向和磁场方向有关。
①②中导线a的运动方向与磁感线平行，不切割磁感线，无感应电流；③④中导线a做切割磁感线运动，且磁场方向相同，导体运动方向相反，因此产生的感应电流方向相反。
【答案】
D
【知识点】
电磁感应现象、感应电流方向的影响因素
【点评】
本题考查电磁感应的相关知识，需明确感应电流的产生条件及方向影响因素。
【难度系数】
0.7

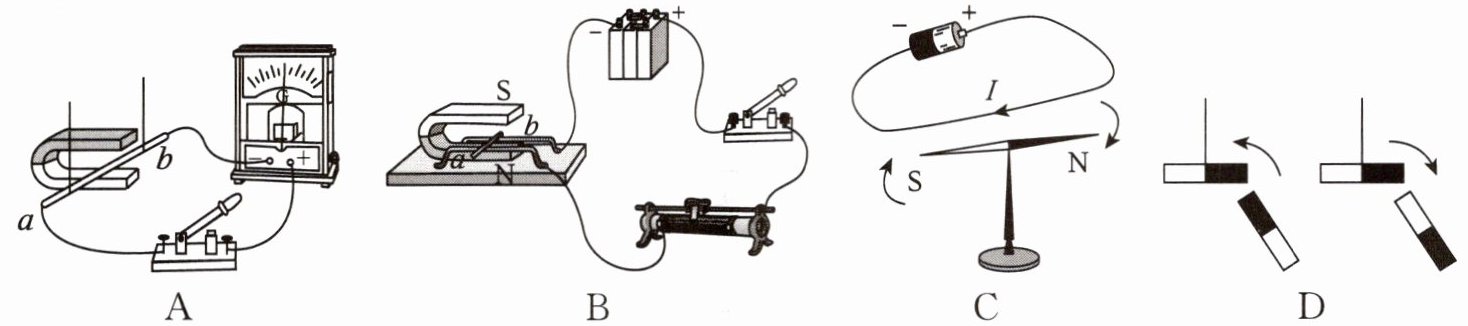

16. 唱卡拉OK时经常用到动圈式话筒。对着话筒唱歌时,声音使处于磁场中的线圈振动,从而线圈中产生随声音变化的电流。下列实验能说明动圈式话筒工作原理的是()。

A

【解析】
动圈式话筒的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
分析各选项：
A选项：装置无电源，导体ab在磁场中做切割磁感线运动时，电流表指针偏转，说明产生了感应电流，属于电磁感应现象，与动圈式话筒工作原理一致；
B选项：装置有电源，通电导体在磁场中受力运动，是电动机的工作原理，与题意不符；
C选项：是奥斯特实验，说明电流周围存在磁场，即电流的磁效应，与题意不符；
D选项：展示的是磁极间的相互作用规律，与题意不符。
综上，答案选A。
【答案】
A
【知识点】
电磁感应现象
【点评】
本题考查电磁学相关实验的原理辨析，需准确区分电磁感应、通电导体在磁场中受力、电流的磁效应等不同现象的原理，避免混淆。
【难度系数】
0.6

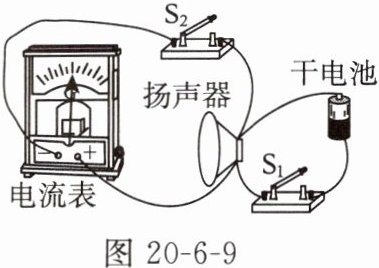

17. 将扬声器、电池和电流表等元件连成如图20-6-9所示的电路。断开$S_2,$反复快速闭合、断开开关$S_1,$扬声器发出咔咔声；断开$S_1,$闭合开关$S_2,$反复轻敲扬声器的纸盆,会看到电流表的指针左右摆动。下列有关说法正确的是()。

A.扬声器发声的原理与发电机发电的原理相同
B.扬声器发声时,将机械能转化为电能
C.扬声器发电的原理与动圈式话筒工作的原理相同
D.电流表指针左右摆动,是因为磁场方向发生变化

C

【解析】
断开$S_2$，反复通断$S_1$时，扬声器发声，其原理是通电导体在磁场中受力运动，将电能转化为机械能，与电动机原理相同；断开$S_1$、闭合$S_2$，轻敲扬声器纸盆时，电流表指针摆动，此时扬声器的线圈在磁场中做切割磁感线运动，产生感应电流，原理为电磁感应，将机械能转化为电能。
对各选项分析：
A. 扬声器发声原理是通电导体在磁场中受力运动，发电机原理是电磁感应，二者不同，A错误；
B. 扬声器发声时将电能转化为机械能，B错误；
C. 扬声器发电（指针摆动时）的原理是电磁感应，动圈式话筒工作原理也是电磁感应，二者相同，C正确；
D. 电流表指针左右摆动是因为线圈切割磁感线的方向变化，导致感应电流方向变化，并非磁场方向改变，D错误。
【答案】
C
【知识点】
电磁感应现象、通电导体在磁场中受力运动
【点评】
本题考查电与磁的原理应用，需准确区分电动机、发电机、动圈式话筒的工作原理，明确能量转化情况，避免原理混淆。
【难度系数】
0.6
