知识梳理
1. 用的方法绘制的物体在上的图形，称为物体的视图。
2. 我们把从得到的视图叫作主视图，从得到的视图叫作左视图，从得到的视图叫作俯视图。
3. 在三种视图中，主视图反映物体的和，俯视图反映物体的和，左视图反映物体的和。
4. 在画三种视图时，对应部分的长度要，而且通常把俯视图画在主视图，把左视图画在主视图。
5. 在画视图时，看得见部分的轮廓线要画成，看不见部分的轮廓线要画成。

1. 正投影 投影面
2. 正面 左面 上面
3. 长 高 长 宽 高 宽
4. 相等 下面 右面
5. 实线 虚线

【分析】
本题是视图相关的基础概念填空题，解题思路是回忆视图的定义、三视图的观察方向、三种视图的对应关系、绘制规则等核心知识点，结合题目空缺逐一匹配对应内容，确保填写符合视图的标准定义与规范。
【解析】
1. 根据视图的定义，用正投影的方法绘制的物体在投影面上的图形，称为物体的视图；
2. 主视图是从正面观察物体得到的视图，左视图是从左面观察得到的，俯视图是从上面观察得到的；
3. 三种视图的对应关系：主视图反映物体的长和高，俯视图反映长和宽，左视图反映高和宽；
4. 绘制三种视图时，对应部分的长度要相等，通常俯视图画在主视图下面，左视图画在主视图右面；
5. 画视图时，看得见部分的轮廓线用实线，看不见部分的轮廓线用虚线。
【答案】
1. 正投影 投影面；2. 正面 左面 上面；3. 长 高 长 宽 高 宽；4. 相等 下面 右面；5. 实线 虚线
【知识点】
视图的定义、三视图的画法规则
【点评】
本题是视图章节的基础概念题，主要考察学生对视图核心基础知识点的记忆，属于入门级内容，难度较低。
【难度系数】
0.9

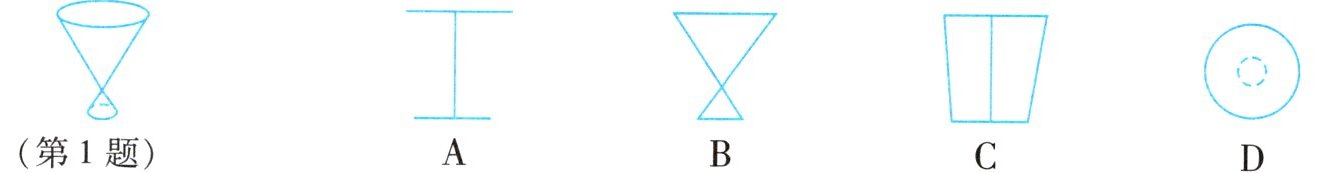

1. 如图所示的几何体的左视图是()。

A
B
C
D

1. B

【分析】要确定几何体的左视图，需明确左视图是从几何体的左面观察得到的平面图形。该几何体由上下两个底面相连的圆锥组成，从左面看时，上方大圆锥的左视图是倒三角形，下方小圆锥的左视图是正三角形，两者的轮廓线组合后对应选项中的图形，据此判断。
【解析】左视图是从物体的左面观察得到的视图。题中几何体为上下两个底面相连的圆锥，上方圆锥的左视图是倒三角形，下方圆锥的左视图是正三角形，组合后形成的图形与选项B一致。
【答案】B
【知识点】左视图、三视图
【点评】本题考查简单几何体的左视图，关键是掌握左视图的观察方向，属于基础题型。
【难度系数】0.8

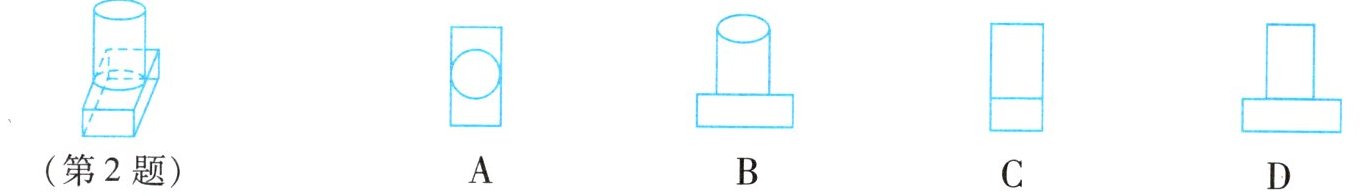

2. 如图所示的几何体的俯视图是()。
A

B
C
D

2. A

【分析】要确定几何体的俯视图，需明确俯视图是从物体正上方观察得到的平面图形。该几何体由下方的长方体和上方的圆柱组合而成，从正上方观察时，长方体的顶面呈现为长方形，圆柱的顶面呈现为圆，且圆位于长方形内部，据此可判断对应图形。
【解析】俯视图是从物体的正上方观察几何体得到的视图。本题中，几何体下方是长方体，上方是圆柱，从正上方看，长方体的顶面轮廓为长方形，圆柱的顶面轮廓为圆，圆在长方形内部，符合该特征的图形是选项A。
【答案】A
【知识点】三视图、俯视图
【点评】本题考查简单组合体的俯视图，核心是掌握俯视图的观察方法，属于基础题型，难度较低。
【难度系数】0.6

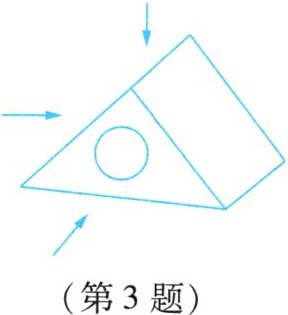

3. 画出如图所示的几何体的主视图、左视图和俯视图。
（第3题）

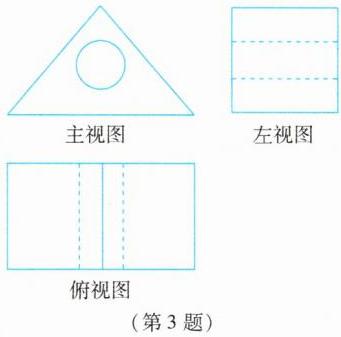

3. 如图

【分析】要绘制该几何体的三视图，首先明确几何体结构：由两个三棱柱拼接，内部挖去一个圆柱。根据三视图的绘制规则，主视图是从正面观察的图形，左视图是从左面观察，俯视图是从上面观察，可见轮廓用实线，不可见轮廓用虚线。
【解析】1. 主视图：从正面看，外轮廓为三角形，内部圆柱可见，故画出三角形内的圆，对应题目给出的主视图；2. 左视图：从左面看，外轮廓为矩形，两个三棱柱的交线不可见，因此用虚线表示，对应左视图；3. 俯视图：从上面看，外轮廓为矩形，两个三棱柱的棱不可见，用虚线表示，对应俯视图。
【答案】如图（）
【知识点】三视图画法、几何体投影
【点评】本题考查简单组合体的三视图绘制，需掌握三视图的投影规则，正确区分可见与不可见的轮廓线。
【难度系数】0.5
