1. 电压表应该与被测用电器联，使电流从电压表的接线柱流入，从接线柱流出。被测电压不得超过电压表的。
答案
并，正，负，量程
解析
【分析】要解答本题，需牢记电压表的使用规则：电压表内阻极大，需并联在被测用电器两端以避免影响电路；电流需从电压表正接线柱流入、负接线柱流出，否则指针反向偏转无法正确读数；被测电压不能超过电压表量程，防止损坏电表。依据这些规则即可完成填空。
【解析】根据电压表的使用规范：电压表应与被测用电器并联；电流从电压表正接线柱流入，负接线柱流出；被测电压不得超过电压表的量程。
【答案】并，正，负，量程
【知识点】电压表的使用
【点评】本题考查电压表的基础使用规则，属于电学核心基础知识点，侧重对实验器材使用要求的记忆，难度较低。
【难度系数】0.9
【解析】根据电压表的使用规范：电压表应与被测用电器并联；电流从电压表正接线柱流入，负接线柱流出；被测电压不得超过电压表的量程。
【答案】并，正，负，量程
【知识点】电压表的使用
【点评】本题考查电压表的基础使用规则，属于电学核心基础知识点，侧重对实验器材使用要求的记忆，难度较低。
【难度系数】0.9
2. 将小灯泡$\mathrm{L}_1$与小灯泡$\mathrm{L}_2$分别串联和并联在电路中，想要测量小灯泡$\mathrm{L}_1$两端的电压。请画出电路图并猜想小灯泡$\mathrm{L}_1$两端的电压$U_1$、小灯泡$\mathrm{L}_2$两端的电压$U_2$与电源两端的电压$U$之间的关系。
答案
串联电路情况
1. 电路图：
电源、开关、灯泡$L_1$、灯泡$L_2$依次串联，电压表并联在灯泡$L_1$两端。
2. 猜想关系：
在串联电路中，猜想$U = U_1+U_2$。
并联电路情况
1. 电路图：
电源、开关在干路，灯泡$L_1$与灯泡$L_2$并联，电压表并联在灯泡$L_1$两端，同时也可知此时电压表也并联在灯泡$L_2$两端和电源两端。
2. 猜想关系：
在并联电路中，猜想$U = U_1=U_2$。
1. 电路图：
电源、开关、灯泡$L_1$、灯泡$L_2$依次串联，电压表并联在灯泡$L_1$两端。
2. 猜想关系：
在串联电路中，猜想$U = U_1+U_2$。
并联电路情况
1. 电路图：
电源、开关在干路，灯泡$L_1$与灯泡$L_2$并联，电压表并联在灯泡$L_1$两端，同时也可知此时电压表也并联在灯泡$L_2$两端和电源两端。
2. 猜想关系：
在并联电路中，猜想$U = U_1=U_2$。
解析
【分析】
要解决该问题，需分串联、并联两种电路场景分析：首先明确测量小灯泡$\mathrm{L}_1$两端电压时，电压表需并联在$\mathrm{L}_1$两端；串联电路中，将$\mathrm{L}_1$、$\mathrm{L}_2$、电源、开关依次串联后，结合串联电路电压特点猜想关系；并联电路中，将$\mathrm{L}_1$与$\mathrm{L}_2$并联在电源两端，电压表并联在$\mathrm{L}_1$两端（同时测$\mathrm{L}_2$和电源电压），再结合并联电路电压特点猜想关系。
【解析】
1. 串联电路：
电路图：电源、开关、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$依次串联，电压表并联在灯泡$\mathrm{L}_1$两端。
电压关系猜想：串联电路总电压等于各用电器两端电压之和，故猜想$U = U_1+U_2$。
2. 并联电路：
电路图：电源、开关在干路，灯泡$\mathrm{L}_1$与灯泡$\mathrm{L}_2$并联，电压表并联在灯泡$\mathrm{L}_1$两端，同时也并联在灯泡$\mathrm{L}_2$两端和电源两端。
电压关系猜想：并联电路各支路两端电压相等且等于电源电压，故猜想$U = U_1=U_2$。
【答案】
串联电路情况
1. 电路图：电源、开关、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$依次串联，电压表并联在灯泡$\mathrm{L}_1$两端。
2. 猜想关系：在串联电路中，猜想$U = U_1+U_2$。
并联电路情况
1. 电路图：电源、开关在干路，灯泡$\mathrm{L}_1$与灯泡$\mathrm{L}_2$并联，电压表并联在灯泡$\mathrm{L}_1$两端，同时也可知此时电压表也并联在灯泡$\mathrm{L}_2$两端和电源两端。
2. 猜想关系：在并联电路中，猜想$U = U_1=U_2$。
【知识点】
串联电路电压规律、并联电路电压规律、电压表的使用
【点评】
本题考查串并联电路的电压规律探究，需掌握电压表的正确连接方法，理解串并联电路电压的基本特点，属于电学基础题型，能帮助巩固电路核心知识。
【难度系数】
0.6
要解决该问题，需分串联、并联两种电路场景分析：首先明确测量小灯泡$\mathrm{L}_1$两端电压时，电压表需并联在$\mathrm{L}_1$两端；串联电路中，将$\mathrm{L}_1$、$\mathrm{L}_2$、电源、开关依次串联后，结合串联电路电压特点猜想关系；并联电路中，将$\mathrm{L}_1$与$\mathrm{L}_2$并联在电源两端，电压表并联在$\mathrm{L}_1$两端（同时测$\mathrm{L}_2$和电源电压），再结合并联电路电压特点猜想关系。
【解析】
1. 串联电路：
电路图：电源、开关、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$依次串联，电压表并联在灯泡$\mathrm{L}_1$两端。
电压关系猜想：串联电路总电压等于各用电器两端电压之和，故猜想$U = U_1+U_2$。
2. 并联电路：
电路图：电源、开关在干路，灯泡$\mathrm{L}_1$与灯泡$\mathrm{L}_2$并联，电压表并联在灯泡$\mathrm{L}_1$两端，同时也并联在灯泡$\mathrm{L}_2$两端和电源两端。
电压关系猜想：并联电路各支路两端电压相等且等于电源电压，故猜想$U = U_1=U_2$。
【答案】
串联电路情况
1. 电路图：电源、开关、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$依次串联，电压表并联在灯泡$\mathrm{L}_1$两端。
2. 猜想关系：在串联电路中，猜想$U = U_1+U_2$。
并联电路情况
1. 电路图：电源、开关在干路，灯泡$\mathrm{L}_1$与灯泡$\mathrm{L}_2$并联，电压表并联在灯泡$\mathrm{L}_1$两端，同时也可知此时电压表也并联在灯泡$\mathrm{L}_2$两端和电源两端。
2. 猜想关系：在并联电路中，猜想$U = U_1=U_2$。
【知识点】
串联电路电压规律、并联电路电压规律、电压表的使用
【点评】
本题考查串并联电路的电压规律探究，需掌握电压表的正确连接方法，理解串并联电路电压的基本特点，属于电学基础题型，能帮助巩固电路核心知识。
【难度系数】
0.6

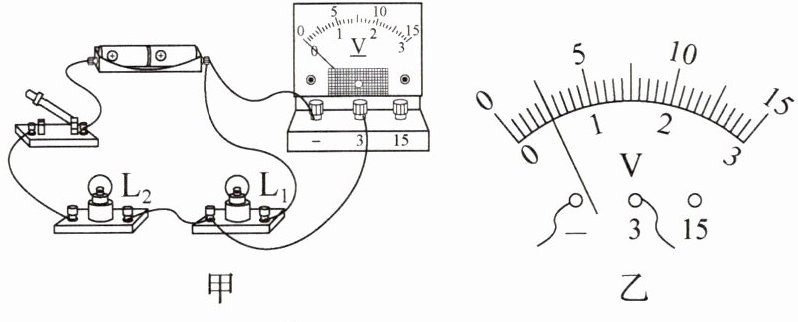

1. 如图甲所示，电路中的电压表测的是小灯泡两端的电压。若电源由两节新干电池组成，则电源电压为 V。电压表示数如图乙所示，则L₂两端的电压为 V。
答案
L₁；3；2.5
解析
【分析】
首先观察图甲的电路连接，判断电压表的测量对象：电压表并联在小灯泡L₁的两端，因此测L₁的电压。接着，一节新干电池电压为1.5V，两节新干电池串联，可计算电源总电压。再根据串联电路电压规律（总电压等于各用电器两端电压之和），结合电压表的示数，就能算出L₂两端的电压。
【解析】
1. 确定电压表测量对象：由图甲可知，电压表并联在小灯泡L₁的两端，因此电压表测L₁两端的电压。
2. 计算电源电压：一节新干电池电压为1.5V，两节新干电池串联，电源电压U=1.5V×2=3V。
3. 读取电压表示数：图乙中，电压表选用0~3V量程，分度值为0.1V，指针指向0.5V，即L₁两端的电压U₁=0.5V。
4. 计算L₂两端电压：根据串联电路电压规律U=U₁+U₂，可得L₂两端的电压U₂=U-U₁=3V-0.5V=2.5V。
【答案】
L₁；3；2.5
【知识点】
串联电路电压规律；电压表的使用；电源电压
【点评】
本题考查串联电路的电压规律和电压表的使用，核心是判断电压表测量对象、读取电压表示数，属于基础应用类题目，难度适中。
【难度系数】
0.5
首先观察图甲的电路连接，判断电压表的测量对象：电压表并联在小灯泡L₁的两端，因此测L₁的电压。接着，一节新干电池电压为1.5V，两节新干电池串联，可计算电源总电压。再根据串联电路电压规律（总电压等于各用电器两端电压之和），结合电压表的示数，就能算出L₂两端的电压。
【解析】
1. 确定电压表测量对象：由图甲可知，电压表并联在小灯泡L₁的两端，因此电压表测L₁两端的电压。
2. 计算电源电压：一节新干电池电压为1.5V，两节新干电池串联，电源电压U=1.5V×2=3V。
3. 读取电压表示数：图乙中，电压表选用0~3V量程，分度值为0.1V，指针指向0.5V，即L₁两端的电压U₁=0.5V。
4. 计算L₂两端电压：根据串联电路电压规律U=U₁+U₂，可得L₂两端的电压U₂=U-U₁=3V-0.5V=2.5V。
【答案】
L₁；3；2.5
【知识点】
串联电路电压规律；电压表的使用；电源电压
【点评】
本题考查串联电路的电压规律和电压表的使用，核心是判断电压表测量对象、读取电压表示数，属于基础应用类题目，难度适中。
【难度系数】
0.5
