2. 每个小彩灯要求的工作电压都为3 V，要把若干小彩灯接在36 V的电路中且让其都能够按要求工作，则要串联个小彩灯。
答案
12
解析
【分析】要解决这个问题，需利用串联电路的电压规律：串联电路中总电压等于各用电器两端电压之和。每个小彩灯的工作电压为3V，电路总电压为36V，因此需要的小彩灯数量等于总电压除以单个小彩灯的工作电压，因为串联时各灯电压之和等于总电压，据此计算即可。
【解析】根据串联电路的电压特点：总电压等于各部分电路两端电压之和，即$ U_{总} = n × U_{灯} $（$ n $为小彩灯的个数）。已知电路总电压$ U_{总}=36V $，单个小彩灯的工作电压$ U_{灯}=3V $，代入公式计算：$ n = \frac{U_{总}}{U_{灯}} = \frac{36V}{3V} = 12 $（个）。
【答案】12
【知识点】串联电路电压规律、电压计算
【点评】本题是串联电路电压规律的基础应用题，考查对串联电路电压特点的理解与简单计算，属于电学入门基础题，难度较低。
【难度系数】0.9
【解析】根据串联电路的电压特点：总电压等于各部分电路两端电压之和，即$ U_{总} = n × U_{灯} $（$ n $为小彩灯的个数）。已知电路总电压$ U_{总}=36V $，单个小彩灯的工作电压$ U_{灯}=3V $，代入公式计算：$ n = \frac{U_{总}}{U_{灯}} = \frac{36V}{3V} = 12 $（个）。
【答案】12
【知识点】串联电路电压规律、电压计算
【点评】本题是串联电路电压规律的基础应用题，考查对串联电路电压特点的理解与简单计算，属于电学入门基础题，难度较低。
【难度系数】0.9

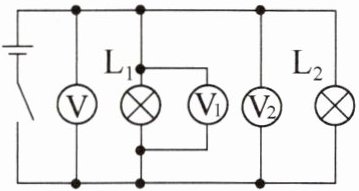

3. 如图所示的电路中，闭合开关后，若电压表$\mathrm{V}_1$的示数为2.6 V，则电压表$\mathrm{V}_2$的示数为 V，电压表$\mathrm{V}$的示数为 V。
答案
2.6；2.6
解析
【分析】
要解决本题，首先分析电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联连接；再确定各电压表的测量对象：电压表$\mathrm{V}$并联在电源两端，测电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压。根据并联电路的电压规律，各支路电压等于电源电压，因此三个电压表的示数相等，据此可得出结果。
【解析】
由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联。电压表$\mathrm{V}$测量电源电压，电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，即$U_\mathrm{V}=U_{\mathrm{V}_1}=U_{\mathrm{V}_2}$。已知电压表$\mathrm{V}_1$的示数为$2.6\ \mathrm{V}$，因此电压表$\mathrm{V}_2$的示数为$2.6\ \mathrm{V}$，电压表$\mathrm{V}$的示数也为$2.6\ \mathrm{V}$。
【答案】
2.6；2.6
【知识点】
并联电路电压规律；电压表的使用
【点评】
本题考查并联电路的电压规律，关键是正确判断电路连接方式和电压表的测量对象，属于基础题型，难度较低。
【难度系数】
0.7
要解决本题，首先分析电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联连接；再确定各电压表的测量对象：电压表$\mathrm{V}$并联在电源两端，测电源电压；电压表$\mathrm{V}_1$并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压。根据并联电路的电压规律，各支路电压等于电源电压，因此三个电压表的示数相等，据此可得出结果。
【解析】
由电路图可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联。电压表$\mathrm{V}$测量电源电压，电压表$\mathrm{V}_1$测量$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压，即$U_\mathrm{V}=U_{\mathrm{V}_1}=U_{\mathrm{V}_2}$。已知电压表$\mathrm{V}_1$的示数为$2.6\ \mathrm{V}$，因此电压表$\mathrm{V}_2$的示数为$2.6\ \mathrm{V}$，电压表$\mathrm{V}$的示数也为$2.6\ \mathrm{V}$。
【答案】
2.6；2.6
【知识点】
并联电路电压规律；电压表的使用
【点评】
本题考查并联电路的电压规律，关键是正确判断电路连接方式和电压表的测量对象，属于基础题型，难度较低。
【难度系数】
0.7
4. 探究并联电路中电流、电压规律的电路如图所示。闭合开关S后，下列说法正确的是（）。
A.通过$\mathrm{L}_1$的电流一定大于通过$\mathrm{L}_2$的电流
B.通过$\mathrm{L}_1$的电流一定等于通过$\mathrm{L}_2$的电流
C.$\mathrm{L}_1$两端电压一定大于$\mathrm{L}_2$两端电压
D.$\mathrm{L}_1$两端电压一定等于$\mathrm{L}_2$两端电压
A.通过$\mathrm{L}_1$的电流一定大于通过$\mathrm{L}_2$的电流
B.通过$\mathrm{L}_1$的电流一定等于通过$\mathrm{L}_2$的电流
C.$\mathrm{L}_1$两端电压一定大于$\mathrm{L}_2$两端电压
D.$\mathrm{L}_1$两端电压一定等于$\mathrm{L}_2$两端电压
答案
D
解析
【分析】
先观察电路图，明确L₁与L₂的连接方式为并联；再回忆并联电路的电压、电流规律，结合选项逐一分析：并联电路各支路电压相等，电流大小由电压和电阻共同决定，未知电阻时无法确定电流关系，据此判断选项对错。
【解析】
由电路图可知，闭合开关S后，L₁与L₂并联。根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此L₁两端电压一定等于L₂两端电压，故D正确，C错误；根据欧姆定律I=U/R，电流大小由电压和电阻共同决定，题目未给出两灯泡的电阻关系，无法比较通过L₁和L₂的电流大小，故A、B错误。
【答案】
D
【知识点】
并联电路电压规律、欧姆定律
【点评】
本题考查并联电路的基本规律，需牢记并联电路电压特点，同时明确电流与电阻的关系，属于基础题，难度较低。
【难度系数】
0.6
先观察电路图，明确L₁与L₂的连接方式为并联；再回忆并联电路的电压、电流规律，结合选项逐一分析：并联电路各支路电压相等，电流大小由电压和电阻共同决定，未知电阻时无法确定电流关系，据此判断选项对错。
【解析】
由电路图可知，闭合开关S后，L₁与L₂并联。根据并联电路的电压规律：并联电路中各支路两端的电压相等，因此L₁两端电压一定等于L₂两端电压，故D正确，C错误；根据欧姆定律I=U/R，电流大小由电压和电阻共同决定，题目未给出两灯泡的电阻关系，无法比较通过L₁和L₂的电流大小，故A、B错误。
【答案】
D
【知识点】
并联电路电压规律、欧姆定律
【点评】
本题考查并联电路的基本规律，需牢记并联电路电压特点，同时明确电流与电阻的关系，属于基础题，难度较低。
【难度系数】
0.6
5. 如图所示，小阳在做探究串联电路电压规律的实验时，先闭合开关S，又用电压表分别测出A与B、B与C、A与C两端的电压，分别为$U_{AB}=2.5\ \mathrm{V}$、$U_{BC}=1.5\ \mathrm{V}$、$U_{AC}=4\ \mathrm{V}$，然后在表格中记录数据。接下来的实验步骤是（）。
A.整理器材，结束实验
B.分析数据，得出结论
C.换用电压表的另一测量范围，再测出一组电压值
D.换用不同规格的小灯泡和电源电压，再测出几组电压值
A.整理器材，结束实验
B.分析数据，得出结论
C.换用电压表的另一测量范围，再测出一组电压值
D.换用不同规格的小灯泡和电源电压，再测出几组电压值
答案
D
解析
【分析】
探究串联电路电压规律时，仅一组实验数据得出的结论具有偶然性，无法得到普遍适用的规律，因此需要通过多次实验获取多组数据，从而总结出可靠的结论。当前仅测量了一组电压数据，接下来需更换实验条件重复实验，以满足多次实验的要求。
【解析】
在探究串联电路电压规律的实验中，为了避免实验结论的偶然性，得到普遍规律，不能仅依据一组实验数据得出结论。选项A直接整理器材结束实验，无法得到普遍规律；选项B仅分析一组数据得出结论，结论不可靠；选项C换用电压表量程，不能改变实验的偶然性，无法解决问题；选项D换用不同规格的小灯泡和电源电压，进行多次实验，能获取多组数据，符合实验探究的要求，可总结出普遍适用的串联电路电压规律。
【答案】
D
【知识点】
串联电路电压规律、实验探究的多次实验原则
【点评】
本题考查探究串联电路电压规律的实验步骤，核心是理解实验中多次实验的目的，需掌握实验操作的合理性，避免因实验数据过少导致结论不可靠。
【难度系数】
0.5
探究串联电路电压规律时，仅一组实验数据得出的结论具有偶然性，无法得到普遍适用的规律，因此需要通过多次实验获取多组数据，从而总结出可靠的结论。当前仅测量了一组电压数据，接下来需更换实验条件重复实验，以满足多次实验的要求。
【解析】
在探究串联电路电压规律的实验中，为了避免实验结论的偶然性，得到普遍规律，不能仅依据一组实验数据得出结论。选项A直接整理器材结束实验，无法得到普遍规律；选项B仅分析一组数据得出结论，结论不可靠；选项C换用电压表量程，不能改变实验的偶然性，无法解决问题；选项D换用不同规格的小灯泡和电源电压，进行多次实验，能获取多组数据，符合实验探究的要求，可总结出普遍适用的串联电路电压规律。
【答案】
D
【知识点】
串联电路电压规律、实验探究的多次实验原则
【点评】
本题考查探究串联电路电压规律的实验步骤，核心是理解实验中多次实验的目的，需掌握实验操作的合理性，避免因实验数据过少导致结论不可靠。
【难度系数】
0.5
6. 一辆玩具警车的简化电路如图所示。下列说法正确的是（）。
A.小灯泡L与电动机M是串联的
B.当S₁、S₂闭合时，通过小灯泡L的电流和通过电动机M的电流一定相等
C.小灯泡L与电动机M在工作时是互相影响的
D.当S₁、S₂闭合时，小灯泡L和电动机M两端的电压一定相等
A.小灯泡L与电动机M是串联的
B.当S₁、S₂闭合时，通过小灯泡L的电流和通过电动机M的电流一定相等
C.小灯泡L与电动机M在工作时是互相影响的
D.当S₁、S₂闭合时，小灯泡L和电动机M两端的电压一定相等
答案
D
解析
【分析】首先观察电路，当开关S₁、S₂都闭合时，电流从电源正极流出，分为两条独立支路：一条经S₁、灯泡L，另一条经电动机M、S₂，最终汇合回到电源负极，因此小灯泡L与电动机M是并联连接。接下来逐一分析选项：A选项判断连接方式，B选项分析并联支路电流，C选项分析并联电路的工作特点，D选项分析并联支路的电压规律，结合并联电路的相关知识即可得出正确答案。
【解析】当S₁、S₂闭合时，小灯泡L与电动机M并联。
选项A：串联电路电流只有一条路径，而本电路中L和M有两条独立电流路径，属于并联，故A错误；
选项B：并联电路各支路电压相等，但电流I=U/R，由于L和M的电阻不一定相等，因此通过它们的电流不一定相等，故B错误；
选项C：并联电路中各支路独立工作，互不影响，故C错误；
选项D：并联电路各支路两端的电压相等，等于电源电压，因此小灯泡L和电动机M两端的电压一定相等，故D正确。
【答案】D
【知识点】并联电路特点、串联与并联区分、电压规律
【点评】本题考查电路连接方式的判断及并联电路的基本规律，属于初中物理电学基础题，解题关键是先正确识别电路的连接方式，再结合并联电路的电压、电流特点分析选项，难度适中。
【难度系数】0.7
【解析】当S₁、S₂闭合时，小灯泡L与电动机M并联。
选项A：串联电路电流只有一条路径，而本电路中L和M有两条独立电流路径，属于并联，故A错误；
选项B：并联电路各支路电压相等，但电流I=U/R，由于L和M的电阻不一定相等，因此通过它们的电流不一定相等，故B错误；
选项C：并联电路中各支路独立工作，互不影响，故C错误；
选项D：并联电路各支路两端的电压相等，等于电源电压，因此小灯泡L和电动机M两端的电压一定相等，故D正确。
【答案】D
【知识点】并联电路特点、串联与并联区分、电压规律
【点评】本题考查电路连接方式的判断及并联电路的基本规律，属于初中物理电学基础题，解题关键是先正确识别电路的连接方式，再结合并联电路的电压、电流特点分析选项，难度适中。
【难度系数】0.7
