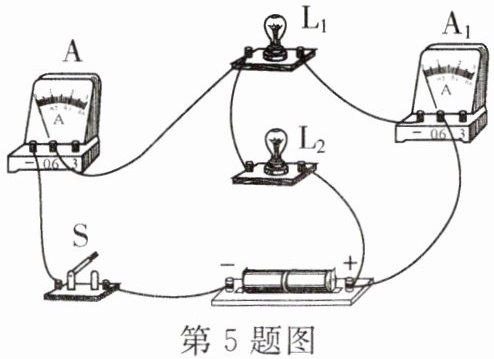

5. 在如图所示的实验电路中，闭合开关S后，通过小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别是0.2 A、0.3 A，电流表A、$\mathrm{A}_1$的示数分别是(
A.0.5 A，0.2 A
B.0.5 A，0.3 A
C.0.2 A，0.3 A
D.0.3 A，0.2 A
A
)。A.0.5 A，0.2 A
B.0.5 A，0.3 A
C.0.2 A，0.3 A
D.0.3 A，0.2 A
答案
5. A
解析
【分析】
首先判断电路连接方式：由实物图可知，小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系。再确定电流表的测量对象：电流表$\mathrm{A}$接在干路，测量干路总电流；电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流。最后根据并联电路的电流规律（干路电流等于各支路电流之和），计算两个电流表的示数即可。
【解析】
1. 确定电路与电流表测量对象：$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}$测干路总电流。
2. 计算电流表示数：已知$\mathrm{L}_1$的电流$I_1=0.2\ \mathrm{A}$，$\mathrm{L}_2$的电流$I_2=0.3\ \mathrm{A}$。根据并联电路电流规律，干路电流$I=I_1+I_2=0.2\ \mathrm{A}+0.3\ \mathrm{A}=0.5\ \mathrm{A}$，即电流表$\mathrm{A}$的示数为$0.5\ \mathrm{A}$；电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，示数为$0.2\ \mathrm{A}$。
综上，答案选A。
【答案】
A
【知识点】
并联电路电流规律、电流表的测量对象
【点评】
本题考查并联电路的电流规律，核心是正确判断电流表的测量范围，属于基础应用题型，难度较低。
【难度系数】
0.8
首先判断电路连接方式：由实物图可知，小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$为并联关系。再确定电流表的测量对象：电流表$\mathrm{A}$接在干路，测量干路总电流；电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流。最后根据并联电路的电流规律（干路电流等于各支路电流之和），计算两个电流表的示数即可。
【解析】
1. 确定电路与电流表测量对象：$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{A}_1$测$\mathrm{L}_1$支路电流，$\mathrm{A}$测干路总电流。
2. 计算电流表示数：已知$\mathrm{L}_1$的电流$I_1=0.2\ \mathrm{A}$，$\mathrm{L}_2$的电流$I_2=0.3\ \mathrm{A}$。根据并联电路电流规律，干路电流$I=I_1+I_2=0.2\ \mathrm{A}+0.3\ \mathrm{A}=0.5\ \mathrm{A}$，即电流表$\mathrm{A}$的示数为$0.5\ \mathrm{A}$；电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，示数为$0.2\ \mathrm{A}$。
综上，答案选A。
【答案】
A
【知识点】
并联电路电流规律、电流表的测量对象
【点评】
本题考查并联电路的电流规律，核心是正确判断电流表的测量范围，属于基础应用题型，难度较低。
【难度系数】
0.8
6. 如图所示，在电路中，电流表A和电流表A₁的示数分别为0.6 A和0.24 A，则通过小灯泡L₂的电流为
0.36
A。答案
6. 0.36
解析
【分析】首先分析电路：小灯泡L₁与L₂并联，电流表A在干路，测量干路总电流；电流表A₁与L₁串联，测量通过L₁的支路电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此通过L₂的电流等于干路电流减去L₁的电流。
【解析】由图可知，L₁和L₂并联，电流表A测干路电流，示数I=0.6A；电流表A₁测L₁的电流，示数I₁=0.24A。根据并联电路电流规律：I = I₁ + I₂，可得通过L₂的电流I₂ = I - I₁ = 0.6A - 0.24A = 0.36A。
【答案】0.36
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流规律，解题关键是明确各电流表的测量对象，再利用干路电流与支路电流的关系计算，属于基础电学题。
【难度系数】0.6
【解析】由图可知，L₁和L₂并联，电流表A测干路电流，示数I=0.6A；电流表A₁测L₁的电流，示数I₁=0.24A。根据并联电路电流规律：I = I₁ + I₂，可得通过L₂的电流I₂ = I - I₁ = 0.6A - 0.24A = 0.36A。
【答案】0.36
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流规律，解题关键是明确各电流表的测量对象，再利用干路电流与支路电流的关系计算，属于基础电学题。
【难度系数】0.6
7. 某同学利用电学实验器材按照如图所示的方式连接了一个电路。当开关S闭合时，电流表的示数为0.5 A；当开关S断开时，电流表的示数变化了0.3 A，下列分析正确的是(
A.电流表需要选择0～3 A的测量范围
B.开关S断开时，通过L₂的电流为0.3 A
C.开关S闭合时，通过L₁的电流为0.5 A
D.调整开关S状态，通过L₂的电流不会改变
D
)。A.电流表需要选择0～3 A的测量范围
B.开关S断开时，通过L₂的电流为0.3 A
C.开关S闭合时，通过L₁的电流为0.5 A
D.调整开关S状态，通过L₂的电流不会改变
答案
7. D
解析
【分析】
首先分析电路结构：开关S闭合时，L₁与L₂并联，电流表测干路总电流；开关S断开时，电路只有L₂接入，电流表测L₂的电流。开关断开后电流表示数变化的0.3A，是通过L₁的电流（L₂的电流不受L₁支路通断影响），再逐一分析选项判断正误。
【解析】
1. 计算各支路电流：
S闭合时，干路电流I总=0.5A（电流表的示数）；
S断开时，电流变化0.3A，说明通过L₁的电流I₁=0.3A，因此通过L₂的电流I₂=I总 - I₁=0.5A - 0.3A=0.2A。
2. 分析选项：
A选项：电流表最大示数为0.5A，应选0~0.6A量程，而非0~3A，A错误；
B选项：S断开时，电流表测L₂电流，为0.2A，不是0.3A，B错误；
C选项：S闭合时，通过L₁的电流为0.3A，不是0.5A，C错误；
D选项：并联电路各支路独立工作、互不影响，通过L₂的电流始终为0.2A，不会随开关S状态改变，D正确。
【答案】
D
【知识点】
并联电路电流规律；电流表使用
【点评】
本题考查并联电路的电流特点，核心是明确开关通断时的电路连接方式和电流表测量对象，理解并联支路电流互不影响的规律，属于基础电路分析题。
【难度系数】
0.5
首先分析电路结构：开关S闭合时，L₁与L₂并联，电流表测干路总电流；开关S断开时，电路只有L₂接入，电流表测L₂的电流。开关断开后电流表示数变化的0.3A，是通过L₁的电流（L₂的电流不受L₁支路通断影响），再逐一分析选项判断正误。
【解析】
1. 计算各支路电流：
S闭合时，干路电流I总=0.5A（电流表的示数）；
S断开时，电流变化0.3A，说明通过L₁的电流I₁=0.3A，因此通过L₂的电流I₂=I总 - I₁=0.5A - 0.3A=0.2A。
2. 分析选项：
A选项：电流表最大示数为0.5A，应选0~0.6A量程，而非0~3A，A错误；
B选项：S断开时，电流表测L₂电流，为0.2A，不是0.3A，B错误；
C选项：S闭合时，通过L₁的电流为0.3A，不是0.5A，C错误；
D选项：并联电路各支路独立工作、互不影响，通过L₂的电流始终为0.2A，不会随开关S状态改变，D正确。
【答案】
D
【知识点】
并联电路电流规律；电流表使用
【点评】
本题考查并联电路的电流特点，核心是明确开关通断时的电路连接方式和电流表测量对象，理解并联支路电流互不影响的规律，属于基础电路分析题。
【难度系数】
0.5
8. 在如图甲所示的电路中，闭合开关后，灯$\mathrm{L}_1$、$\mathrm{L}_2$均发光，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数都如图乙所示，下列说法正确的是（
①通过灯$\mathrm{L}_1$的电流是$1.2\ \mathrm{A}$；②通过灯$\mathrm{L}_1$的电流是$1.5\ \mathrm{A}$；③通过灯$\mathrm{L}_2$的电流是$1.2\ \mathrm{A}$；④通过灯$\mathrm{L}_2$的电流是$0.30\ \mathrm{A}$
A.①③
B.①④
C.②④
D.②③
B
）。①通过灯$\mathrm{L}_1$的电流是$1.2\ \mathrm{A}$；②通过灯$\mathrm{L}_1$的电流是$1.5\ \mathrm{A}$；③通过灯$\mathrm{L}_2$的电流是$1.2\ \mathrm{A}$；④通过灯$\mathrm{L}_2$的电流是$0.30\ \mathrm{A}$
A.①③
B.①④
C.②④
D.②③
答案
8. B
解析
【分析】首先判断电路为并联电路，电流表$\mathrm{A}_1$测量干路总电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_2$支路的电流。根据并联电路电流规律：干路电流等于各支路电流之和，因此$\mathrm{A}_1$的示数大于$\mathrm{A}_2$的示数，但两表指针位置相同，说明它们使用的量程不同（$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程），大量程读数是小量程的5倍，由此可读出两表的示数，再计算$\mathrm{L}_1$的电流，进而判断各说法的正确性。
【解析】由电路可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流。两表指针位置相同，说明量程不同：$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，示数为$1.5\mathrm{A}$；$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$。根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}} - I_2=1.5\mathrm{A} -0.3\mathrm{A}=1.2\mathrm{A}$，通过$\mathrm{L}_2$的电流$I_2=0.3\mathrm{A}$。因此①（通过$\mathrm{L}_1$的电流是$1.2\mathrm{A}$）和④（通过$\mathrm{L}_2$的电流是$0.30\mathrm{A}$）正确，对应选项B。
【答案】B
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路的电流特点及电流表的读数，核心是判断两电流表的量程差异，避免因量程混淆导致读数错误，是电学基础题，需掌握并联电路电流关系和电流表量程的读数方法。
【难度系数】0.4
【解析】由电路可知，$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$支路电流。两表指针位置相同，说明量程不同：$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，分度值$0.1\mathrm{A}$，示数为$1.5\mathrm{A}$；$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，分度值$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$。根据并联电路电流规律，通过$\mathrm{L}_1$的电流$I_1=I_{\mathrm{总}} - I_2=1.5\mathrm{A} -0.3\mathrm{A}=1.2\mathrm{A}$，通过$\mathrm{L}_2$的电流$I_2=0.3\mathrm{A}$。因此①（通过$\mathrm{L}_1$的电流是$1.2\mathrm{A}$）和④（通过$\mathrm{L}_2$的电流是$0.30\mathrm{A}$）正确，对应选项B。
【答案】B
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路的电流特点及电流表的读数，核心是判断两电流表的量程差异，避免因量程混淆导致读数错误，是电学基础题，需掌握并联电路电流关系和电流表量程的读数方法。
【难度系数】0.4
