1 如图所示，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联的电路有，并联的有。

1. B；ACD

【分析】要判断电路是串联还是并联，需依据串并联电路的定义：串联电路中电流只有一条路径，元件逐个顺次连接；并联电路中电流有多条路径，元件并列接在电路两点之间。逐一分析各图：
图A：电流从电源正极流出后，分为两条路径，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路；
图B：电流从电源正极流出，依次经过L₁、开关、L₂，再回到电源负极，只有一条路径，属于串联电路；
图C：电流从电源正极流出，经过开关后分为两条路径，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路；
图D：电流从电源正极流出，经过开关后分为两条路径，分别经过L₁和L₂，再汇合回到电源负极，属于并联电路。
【解析】根据串并联电路的电流路径特点：串联电路电流路径唯一，元件依次连接；并联电路电流有多条独立路径，元件并列连接。分析各电路：图B中L₁和L₂逐个顺次连接，电流仅一条路径，为串联电路；图A、C、D中L₁和L₂两端分别连接公共节点，电流有两条独立路径，为并联电路。
【答案】B；ACD
【知识点】串联电路、并联电路
【点评】本题考查串并联电路的判断，核心是明确串并联电路的电流路径特征，通过分析电流走向即可快速区分，属于基础电路判断题型。
【难度系数】0.3

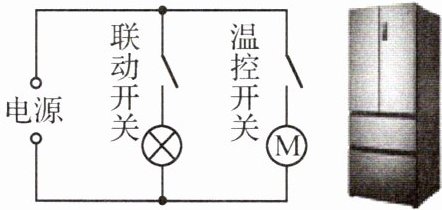

2 如图所示,是家用电冰箱及其部分电路图.冰箱压缩机由温控开关自动控制,冷藏室照明灯由冰箱门联动开关控制.照明灯与压缩机的连接方式是（填“串联”或“并联”）.冰箱门关闭后,联动开关应该处于状态,当冰箱里的温度高于设定温度时,温控开关会自动（后两空均填“断开”或“闭合”）.

2. 并联；断开；闭合

【分析】首先判断用电器的连接方式，需看电流路径是否独立：从电路图可知，照明灯和压缩机（M）的两端都直接接在电源两端，电流有两条独立支路，因此是并联；接着分析开关状态：冰箱门关闭时，冷藏室照明灯应熄灭，所以控制照明灯的联动开关需切断电路，处于断开状态；当冰箱内温度高于设定温度时，压缩机需要启动制冷，因此温控开关要接通压缩机电路，处于闭合状态。
【解析】1. 电路连接方式：由电路图可知，照明灯与压缩机（M）的两端分别连接到电源的两极，电流可分别通过两条独立路径，互不影响，因此二者为并联。2. 联动开关状态：冰箱门关闭后，冷藏室照明灯需熄灭，因此控制照明灯的联动开关应断开，切断照明灯所在支路。3. 温控开关状态：当冰箱内温度高于设定温度时，压缩机需要工作以降低温度，所以温控开关会自动闭合，接通压缩机所在支路，使压缩机工作。
【答案】并联；断开；闭合
【知识点】并联电路、开关的作用
【点评】本题结合生活中的电冰箱电路，考查电路的连接方式和开关的作用，体现了物理知识与生活实际的联系，理解并联电路特点和开关控制逻辑即可解答，难度较低。
【难度系数】0.2
