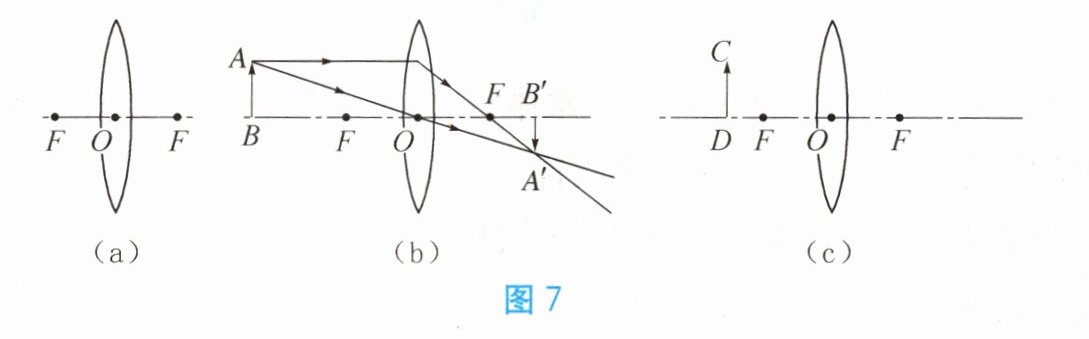

8. 我们可以通过画光路图去理解凸透镜的成像规律。如图7所示，在光路图中凸透镜用图(a)表示，O点为光心，F为其焦点。图(b)是运用经过凸透镜的两条特殊光线所画的物体AB经凸透镜成的像A'B'的光路图。请参照图(b)，在图(c)中画出物体CD经过凸透镜所成的像C'D'的光路图。

解：
1. 从物体C点作两条特殊光线：一条平行于主光轴，入射到凸透镜后，折射光线经过右侧焦点F；另一条经过光心O，传播方向不变。
2. 两条折射光线的交点即为C点的像点C'。
3. 过C'作主光轴的垂线，垂足为D'，则C'D'即为物体CD经过凸透镜所成的像。

【分析】
要画出物体CD经凸透镜所成的像，需利用凸透镜的两条特殊光线确定像点：一是平行于主光轴的光线，经凸透镜折射后过右侧焦点；二是经过光心的光线，传播方向不变。通过这两条光线的交点确定物体端点的像点，进而得到完整的像。
【解析】
1. 从物体C点作平行于主光轴的光线，入射到凸透镜后，根据凸透镜特殊光线规律，该光线折射后经过右侧焦点F；
2. 从C点作经过光心O的光线，该光线传播方向保持不变；
3. 上述两条折射光线的交点即为C点的像点C'；
4. 因D点在主光轴上，其像点D'在主光轴上，过C'作主光轴的垂线，垂足即为D'，连接C'D'，就是物体CD经凸透镜所成的像。
【答案】
按上述步骤画出的C'D'（光路：C点的平行光折射过右侧F，过光心光线不变，两线交点为C'，D'在主光轴对应位置，连接C'D'）
【知识点】
凸透镜特殊光线、凸透镜成像光路图
【点评】
本题考查凸透镜成像光路图的绘制，核心是利用凸透镜的两条特殊光线确定像点，是理解凸透镜成像规律的基础作图题，需熟练掌握特殊光线的传播规则。
【难度系数】
0.5
