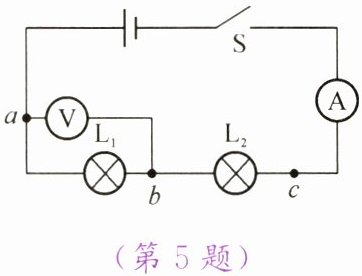

5. 如图所示,电源电压保持不变,闭合开关S后两个灯泡正常发光,两只电表示数都正常,一段时间后两个灯泡突然熄灭,且电压表示数变大,电流表示数变为零,故障原因可能是__________________________;排除故障后,小军再测$\mathrm{L}_2$两端电压,他保持$b$处接线不动,只是把电压表$a$处接线改接到$c$处,会出现的现象是______________________________________。

灯泡$L_{1}$断路 ; 电压表指针反向偏转，可能损坏电压表

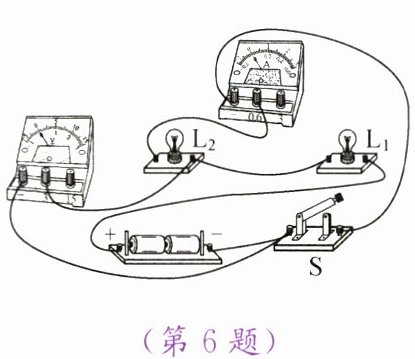

6. 如图所示,当开关S闭合时,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均发光,过了一会儿,其中一个灯泡突然熄灭,两只电表中有一只电表示数变为零。下列判断中正确的是 （ ）
A. 灯泡$\mathrm{L}_{1}$熄灭,电流表示数变为零
B. 灯泡$\mathrm{L}_{1}$熄灭,电压表示数变为零
C. 灯泡$\mathrm{L}_{2}$熄灭,电流表示数变为零
D. 灯泡$\mathrm{L}_{2}$熄灭,电压表示数变为零

（第6题）
（第7题）

D

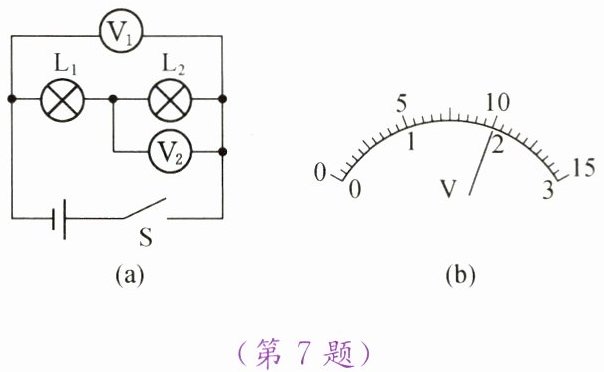

7. 小明按如图(a)所示的电路进行实验,当闭合开关S,各用电器都正常工作时,电压表$\textcircled{V}_{1}$和$\textcircled{V}_{2}$的指针位置完全一样。如图(b)所示,$\mathrm{L}_{2}$两端的电压为________V,$\mathrm{L}_{1}$两端的电压为________V。若$\mathrm{L}_{1}$的电阻为$10\ \Omega$,则通过$\mathrm{L}_{2}$的电流是________A。

2
; 8
; 0.8
