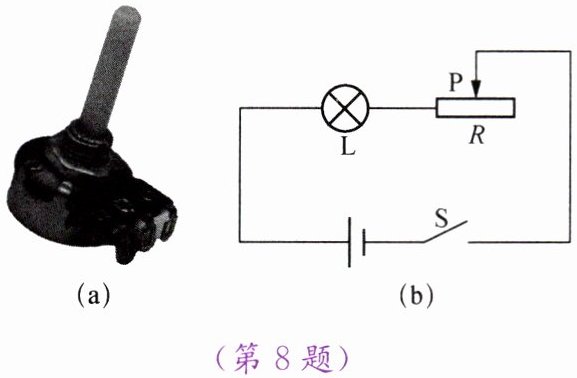

8. 如图(a)所示是家用电器中常用的一种电位器，可通过机械式旋钮调节其阻值大小。小亮利用这种电位器自制了一个可调节亮度的手电筒，其电路图如图(b)所示。电源两端电压$U$为$6\ \mathrm{V}$且保持不变，灯泡电阻为$10\ \Omega$(不考虑温度对灯丝电阻的影响)。开关$\mathrm{S}$闭合后，求：
（1）当电位器$R$接入电路的电阻为$20\ \Omega$时，通过灯泡的电流。
（2）当电位器$R$接入电路的电阻为$10\ \Omega$时，灯泡两端的电压。

（第8题）

(1)根据串联电路总电阻$R=R_{L}+R=10\ \Omega+20\ \Omega=30\ \Omega，$电流$I=\frac{U}{R}=\frac{6\ \text{V}}{30\ \Omega}=0.2\ \text{A}；$ (2)总电阻$R'=10\ \Omega+10\ \Omega=20\ \Omega，$电流$I'=\frac{6\ \text{V}}{20\ \Omega}=0.3\ \text{A}，$灯泡两端电压$U_{L}=I'R_{L}=0.3\ \text{A}\times10\ \Omega=3\ \text{V}。$

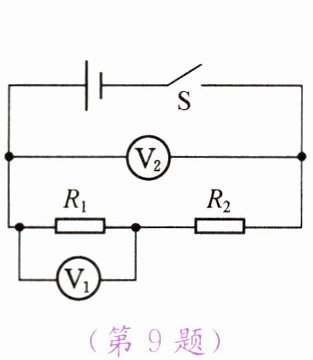

9. 如图所示，$R_1=5\ \Omega$，$R_2=10\ \Omega$，电压表$\textcircled{V}_1$、$\textcircled{V}_2$的示数之比是 （ ）
A. $1:2$
B. $2:1$
C. $1:3$
D. $3:1$

C

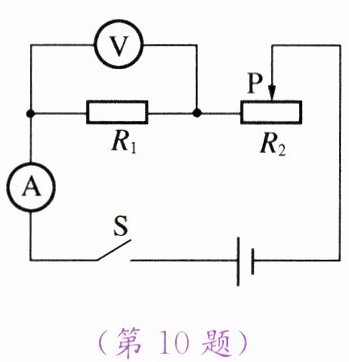

10. 如图所示，在“探究电流与电阻关系”的实验中，当把定值电阻$R_1$的阻值由$5\ \Omega$换成$10\ \Omega$，闭合开关后，两只电表的示数与原来相比 （ ）
A. 都变大
B. 都变小
C. Ⓐ示数变大，Ⓥ示数变小
D. Ⓐ示数变小，Ⓥ示数变大

D

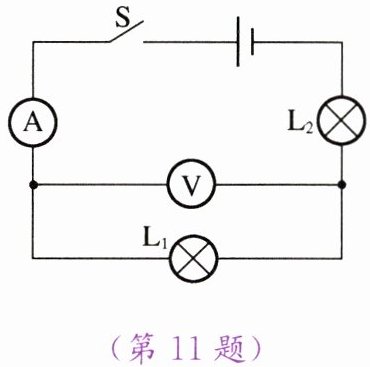

11. 如图所示，当开关S闭合后，两只电表均有示数。过了一会儿，由于其中一个灯泡出现故障，电压表示数突然变小，电流表示数突然变大，故障原因是 （ ）
A. $\mathrm{L}_{1}$短路
B. $\mathrm{L}_{2}$短路
C. $\mathrm{L}_{1}$断路
D. $\mathrm{L}_{2}$断路

A
