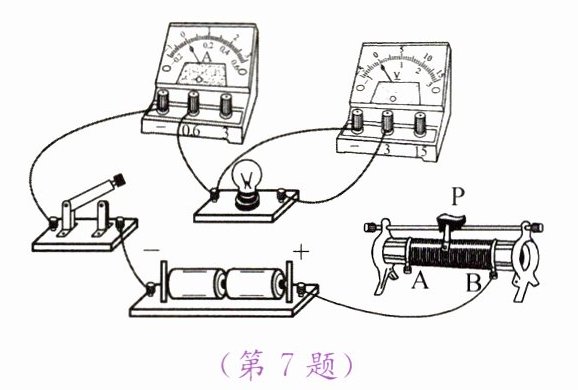

7. 小华用下列器材做“测量灯泡正常发光时的电阻”实验，已知灯泡的额定电压为2 V。


（第7题）
（1）请用笔画线代替导线在图中完成该实验电路的连接。
（2）开关闭合前，应将滑动变阻器的滑片P置于________（选填“左”或“右”）端。

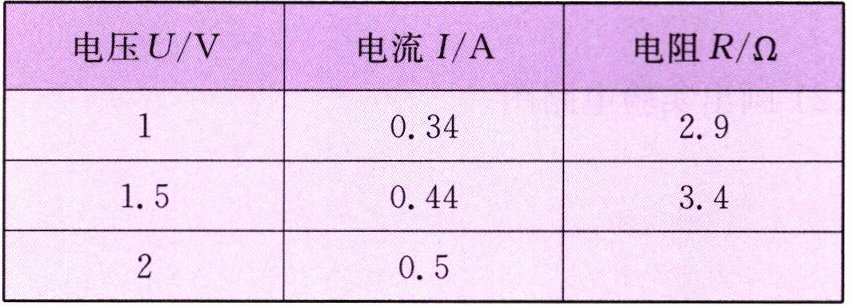

（3）小华将实验数据记录在上表中，灯泡正常发光时，灯丝电阻为________Ω。
（4）由实验及表格中的数据可知：同一灯泡，电流越大，灯丝的温度越高，灯丝的电阻随温度升高而________，求灯丝电阻的平均值________（选填“有”或“无”）意义。

; 左
; 4
; 增大
; 无

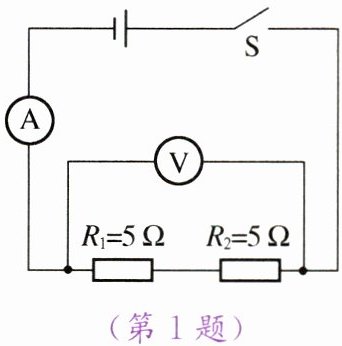

1. 现有一些阻值为$5\ \Omega$的电阻，要想得到一个$10\ \Omega$的电阻，可以将______个$5\ \Omega$的电阻______联起来。这个猜想可以用实验来验证，实验电路如图所示。将开关$\mathrm{S}$闭合后，读出______和______的示数，用公式______算出串联后的总电阻，并将其与你的猜想进行对比即可。

两
; 串
; 电压表
; 电流表
; $R=\frac{U}{I}$

2. 将一个$3\ \Omega$的电阻和一个$9\ \Omega$的电阻串联起来，接在$6\ \mathrm{V}$电源上，
电路中的总电阻为$\_\_\_\_\_\_\ \Omega$，电流是$\_\_\_\_\_\_\ \mathrm{A}$。
（第1题）

12
; 0.5

3. 在修理收音机时,需用一个$3.5\ \mathrm{k}\Omega$的电阻。现有一个$2\ \mathrm{k}\Omega$的电阻,需要再选一个$\_\_\_\_\_\_\ \mathrm{k}\Omega$的电阻与$2\ \mathrm{k}\Omega$的电阻______联。这种方法称为______法。请列举一个用到这种方法的实验:______。

1.5
; 串
; 等效替代
; 平面镜成像（像的位置的确定）

4. 几个导体串联后的总电阻比其中任意一个导体的电阻都______，因为几个导体串联起来相当于增大了导体的______；阻值相同的$n$个导体串联，若每个导体的阻值都是$R$，则串联后导体的总电阻$R_{\mathrm{串}}=\_\_\_\_\_\_$。

大
; 长度
; $nR$

思维导航
◆ 学习“欧姆定律的应用(Ⅱ)”时用到的研究方法。
（1）当两个电阻串联时，可以用一个电阻来替代它，这个电阻的阻值为两个串联电阻的阻值之和，这里用到了“替代法”。（“内容梳理”第3题）
（2）在电学计算中，如果涉及动态电路，例如，开关闭合、断开或滑动变阻器滑片移动，可以根据每一次的变化，分别画出简化的电路模型——等效电路图，并把动态电路转化成静态电路，用到了“模型简化法”和“转换法”。（“问题解决”第15题）
◆ 电路中，由于开关的断开与闭合或滑动变阻器滑片移动，导致电路的连接情况或电路中电流发生改变，此时，应用欧姆定律时要注意“同时性”，即$I、U、R$只能是此时相对应的三个量。（“探究之路”第8题）
◆ 电路中出现异常或故障是电学中经常遇到的一类问题，考虑这一类问题时主要从以下几个方面入手：① 短路问题；② 断路问题；③ 电表的量程和正、负接线柱的接法；④ 滑动变阻器的接法；⑤ 电源电压是否偏低；⑥ 电路中灯泡不亮的原因除短路和断路外，还有可能是通过灯泡的电流过小。（“探究之路”第5题）
◆ 串联电路中如果出现非电表原因的电路故障，可以根据电表的示数情况，分两步找出故障原因。
（1）判断故障的种类：若电流表有示数，则电路中发生了“短路”；若电流表没有示数，则电路中发生了“断路”。
（2）判断故障的发生地：若电压表有示数，则与电压表并联的用电器断路或并联用电器以外的其他元件短路；若电压表没有示数，则与电压表并联的用电器短路或并联用电器以外的其他元件断路。（“问题解决”第11题）
