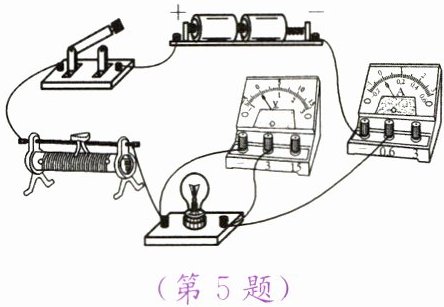

5. 如图所示是小明为测量灯泡的电阻而连接的电路(灯泡上标有“2.5 V 0.3 A”字样)。请指出他的电路连接中存在哪些错误。

①滑动变阻器接了上面两个接线柱；②电压表正、负接线柱接反了

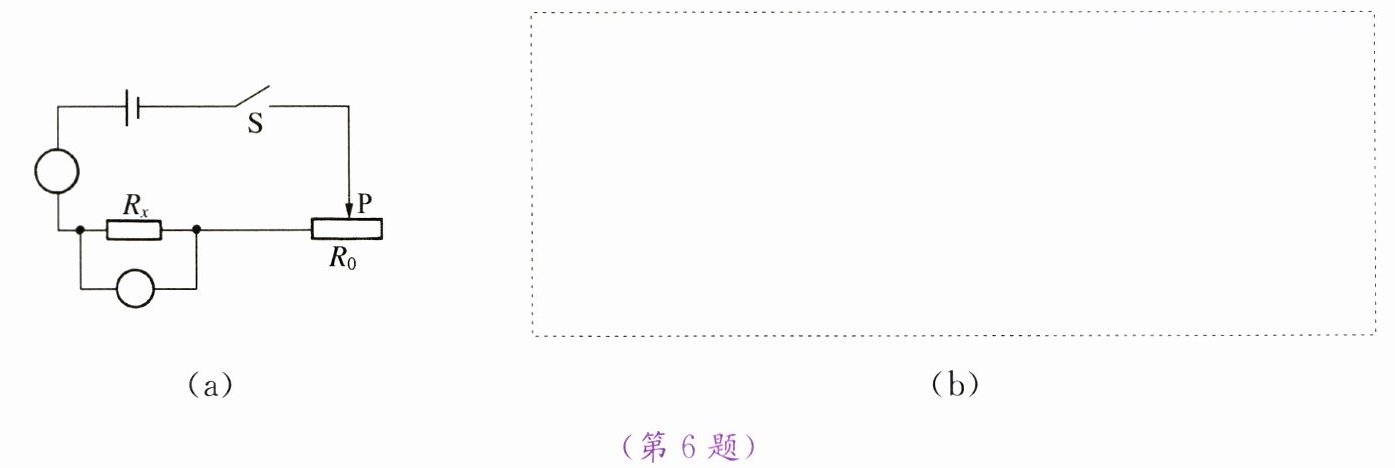

6. 图(a)是“伏安法测电阻”的实验电路图。
（第5题）
（1）在图(a)的圆圈内填入电流表、电压表的符号。
（2）小明操作规范，测量正确，测得三组实验数据分别是：$U_1 = 2.4\ \mathrm{V}$，$I_1 = 0.2\ \mathrm{A}$；$U_2 = 4.5\ \mathrm{V}$，$I_2 = 0.38\ \mathrm{A}$；$U_3 = 6\ \mathrm{V}$，$I_3 = 0.5\ \mathrm{A}$。请在图(b)虚线框内帮他设计一个记录数据的表格，并把这些数据正确填写在你设计的表格内。

（第6题）
（3）根据表格中的数据，算出待测电阻$R_x =$______$\Omega$。

;
; 11.9
