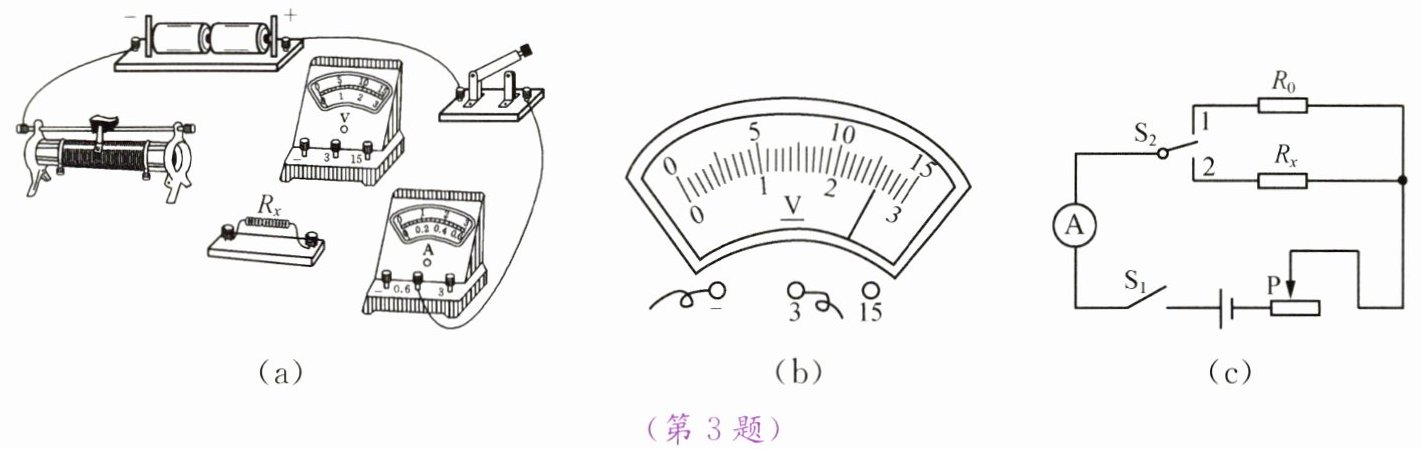

3. 在测量阻值约为 5 Ω 的定值电阻 $ R_x $ 的实验中，小明和小亮用如图(a)所示的器材进行实验。

（第3题）
（1）用笔画线代替导线完成图(a)所示的实物电路连接，要求将滑动变阻器的滑片向右滑动时连入电路的电阻变小。
（2）最后一根导线连接完毕后，小明看到电压表和电流表立即都有较大示数。他在实验操作中存在的两处错误是________和________。
（3）改正错误后，小明改变 $ R_x $ 两端的电压和电流，两次测得的电阻值分别为 $ R_1 = 5.1\ \Omega $，$ R_2 = 5.3\ \Omega $。第三次测量时，电流表示数为 0.5 A，电压表示数如图(b)所示，$ R_3 = $______$\Omega$，实验测得值应为 $ R_x = $______$\Omega$。
（4）在某次实验中，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，增添一个定值电阻 $ R_0 $ 和一个单刀双掷开关，设计了如图(c)所示的电路。测量时，闭合 $ S_1 $，将 $ S_2 $ 拨到“1”，电流表的示数为 $ I_1 $；将 $ S_2 $ 拨到“2”，电流表的示数为 $ I_2 $，小亮说待测电阻 $ R_x = \frac{I_1}{I_2} R_0 $。小明认真分析电路后发现小亮的设计不合理，原因是________。

; 连接电路时开关没有断开
; 没有把滑动变阻器的滑片置于阻值最大的位置
; 5.2
; 5.2
; 由于滑动变阻器串联在电路中，$S_{2}$由1拨到2时，定值电阻$R_{0}$和$R_{x}$两端的电压发生变化

4. 要测量一个阻值为数百欧的电阻，可供选择的器材有：干电池两节，学生用电压表（量程0～3 V、0～15 V）一只，滑动变阻器（100 Ω 2 A）和电阻箱（0～9 999 Ω 5 A）各一个，开关、导线若干。请设计实验方案（用相应字母表示测出的各个物理量）。
（1）写出选用的实验器材。
（2）画出实验电路图。
（3）写出实验步骤及结果。
（4）如果实验器材中没有提供电压表，现再提供一只电流表（0～0.6 A），利用上述器材，你认为________（选填“能”或“不能”）较准确地测出该待测电阻的阻值，原因是______________________________________。

干电池两节，电压表（量程0～3 V、0～15 V），电阻箱（0～9999 Ω 5 A），开关，导线若干
;
; $利用电阻箱阻值已知，分别测出R_x和R'两端的电压值，根据欧姆定律和串联电路特点得$$R_x=\frac {R'U_x}{U'}$ ; 不能
; 电路中电阻较
; 大、电流较小，不能准确读出电流值
