1. 实验原理：
$R=\frac{U}{I}$
。答案
1. $R=\frac{U}{I}$
解析
【分析】
本题考查电学实验中电阻测量的实验原理，常见的伏安法测电阻实验，核心是利用欧姆定律的变形公式计算电阻，需明确电阻与电压、电流的关系，以此确定实验原理。
【解析】
伏安法测电阻的实验原理是欧姆定律的变形：通过测量待测电阻两端的电压$U$和通过待测电阻的电流$I$，根据公式$R=\frac{U}{I}$即可计算出待测电阻的阻值，因此该实验的原理为$R=\frac{U}{I}$。
【答案】
$R=\frac{U}{I}$
【知识点】
欧姆定律、电阻的计算
【点评】
本题属于初中物理电学基础知识点考查，聚焦伏安法测电阻的核心原理，难度较低，要求学生熟练掌握欧姆定律的应用。
【难度系数】
0.8
本题考查电学实验中电阻测量的实验原理，常见的伏安法测电阻实验，核心是利用欧姆定律的变形公式计算电阻，需明确电阻与电压、电流的关系，以此确定实验原理。
【解析】
伏安法测电阻的实验原理是欧姆定律的变形：通过测量待测电阻两端的电压$U$和通过待测电阻的电流$I$，根据公式$R=\frac{U}{I}$即可计算出待测电阻的阻值，因此该实验的原理为$R=\frac{U}{I}$。
【答案】
$R=\frac{U}{I}$
【知识点】
欧姆定律、电阻的计算
【点评】
本题属于初中物理电学基础知识点考查，聚焦伏安法测电阻的核心原理，难度较低，要求学生熟练掌握欧姆定律的应用。
【难度系数】
0.8
2. 实验器材:电源、电流表、电压表、待测电阻、开关、
滑动变阻器
、导线等。答案
2. 滑动变阻器
解析
【分析】本题考查伏安法测电阻实验的器材组成，解题时需回忆伏安法测电阻的实验装置所需器材：实验中除电源、电流表、电压表、待测电阻、开关、导线外，还需要滑动变阻器，其作用是改变电路中的电流和待测电阻两端的电压，以便多次测量减小误差，同时保护电路。
【解析】伏安法测电阻实验中，滑动变阻器是必备器材，用于调节电路中的电流和电压，实现多次测量，题目给出的器材中缺少滑动变阻器，因此应补充滑动变阻器。
【答案】滑动变阻器
【知识点】伏安法测电阻、滑动变阻器的作用
【点评】本题为电学实验基础题，考查学生对伏安法测电阻实验器材的识记，难度较低，属于学生应掌握的基础知识点。
【难度系数】0.8
【解析】伏安法测电阻实验中，滑动变阻器是必备器材，用于调节电路中的电流和电压，实现多次测量，题目给出的器材中缺少滑动变阻器，因此应补充滑动变阻器。
【答案】滑动变阻器
【知识点】伏安法测电阻、滑动变阻器的作用
【点评】本题为电学实验基础题，考查学生对伏安法测电阻实验器材的识记，难度较低，属于学生应掌握的基础知识点。
【难度系数】0.8
4. 实验结论:根据三组电压、电流值,利用$R=\frac{U}{I}$算出对应电阻值,并求出电阻的平均值,这就是待测电阻的阻值大小。待测电阻的阻值为$R=\_\_\_\_\_\_\Omega$。
答案
4. 10.0
解析
【分析】本题是伏安法测电阻的实验结论题，解题思路为：明确实验原理是$R=\frac{U}{I}$，实验中多次测量电压、电流值后，通过计算对应电阻再求平均值来减小误差，最终得到待测电阻的阻值。
【解析】根据伏安法测电阻的原理$R=\frac{U}{I}$，对三组电压、电流值计算对应电阻后取平均值，得到待测电阻的阻值为10.0Ω。
【答案】10.0
【知识点】伏安法测电阻、电阻的测量
【点评】本题考查伏安法测电阻的实验结论，属于基础实验知识应用，难度不大，学生易掌握。
【难度系数】0.8
【解析】根据伏安法测电阻的原理$R=\frac{U}{I}$，对三组电压、电流值计算对应电阻后取平均值，得到待测电阻的阻值为10.0Ω。
【答案】10.0
【知识点】伏安法测电阻、电阻的测量
【点评】本题考查伏安法测电阻的实验结论，属于基础实验知识应用，难度不大，学生易掌握。
【难度系数】0.8
5. 评估交流
(1)实验中滑动变阻器的主要作用是
。
(2)由实验可知，定值电阻的阻值受温度变化的影响不大，这与灯丝电阻受温度影响较大不同。
(1)实验中滑动变阻器的主要作用是
。
(2)由实验可知，定值电阻的阻值受温度变化的影响不大，这与灯丝电阻受温度影响较大不同。
答案
5. (1)改变待测电阻两端的电压,进行多次测量
解析
【分析】
首先明确本题是测定值电阻阻值的电学实验，需回忆滑动变阻器在该实验中的作用：滑动变阻器在电路中兼具保护电路和调节电路参数的功能，结合实验目的（测定值电阻阻值），其核心作用是改变待测电阻两端电压，以便多次测量求平均值减小误差。
【解析】
在测定值电阻阻值的实验中，滑动变阻器通过改变自身接入电路的电阻，调整电路中的电流，进而改变待测电阻两端的电压，以此进行多次测量，最终通过求多次测量的平均值来减小实验误差，这是其主要作用。
【答案】
改变待测电阻两端的电压,进行多次测量
【知识点】
滑动变阻器的作用、伏安法测电阻实验
【点评】
本题考查电学实验中滑动变阻器的基础作用，属于常规考点，需结合实验目的理解记忆，难度较低。
【难度系数】
0.8
首先明确本题是测定值电阻阻值的电学实验，需回忆滑动变阻器在该实验中的作用：滑动变阻器在电路中兼具保护电路和调节电路参数的功能，结合实验目的（测定值电阻阻值），其核心作用是改变待测电阻两端电压，以便多次测量求平均值减小误差。
【解析】
在测定值电阻阻值的实验中，滑动变阻器通过改变自身接入电路的电阻，调整电路中的电流，进而改变待测电阻两端的电压，以此进行多次测量，最终通过求多次测量的平均值来减小实验误差，这是其主要作用。
【答案】
改变待测电阻两端的电压,进行多次测量
【知识点】
滑动变阻器的作用、伏安法测电阻实验
【点评】
本题考查电学实验中滑动变阻器的基础作用，属于常规考点，需结合实验目的理解记忆，难度较低。
【难度系数】
0.8
1. (2025福建)空间站中，发光二极管为金鱼藻提供光照，其主要材料属于 （
A.导体
B.半导体
C.绝缘体
D.超导体
B
）A.导体
B.半导体
C.绝缘体
D.超导体
答案
1.B
解析
【分析】
解题时需先明确不同材料的导电性分类及常见应用：导体导电性好，多用于导线；绝缘体导电性差，多用于绝缘防护；半导体导电性介于导体和绝缘体之间，常用来制作二极管等电子元件；超导体需在极低温度下电阻为零，多用于特殊场景。结合发光二极管的材料属性即可判断。
【解析】
发光二极管（LED）的主要制作材料是半导体，其导电性介于导体和绝缘体之间，符合半导体的应用特性；选项A导体、C绝缘体、D超导体均不符合发光二极管的材料要求，因此选B。
【答案】
B
【知识点】
半导体的应用、材料的导电性分类
【点评】
本题考查基础的材料分类知识，属于识记类基础题，结合生活中常见的发光二极管的材料属性即可解答，难度较低。
【难度系数】
0.8
解题时需先明确不同材料的导电性分类及常见应用：导体导电性好，多用于导线；绝缘体导电性差，多用于绝缘防护；半导体导电性介于导体和绝缘体之间，常用来制作二极管等电子元件；超导体需在极低温度下电阻为零，多用于特殊场景。结合发光二极管的材料属性即可判断。
【解析】
发光二极管（LED）的主要制作材料是半导体，其导电性介于导体和绝缘体之间，符合半导体的应用特性；选项A导体、C绝缘体、D超导体均不符合发光二极管的材料要求，因此选B。
【答案】
B
【知识点】
半导体的应用、材料的导电性分类
【点评】
本题考查基础的材料分类知识，属于识记类基础题，结合生活中常见的发光二极管的材料属性即可解答，难度较低。
【难度系数】
0.8

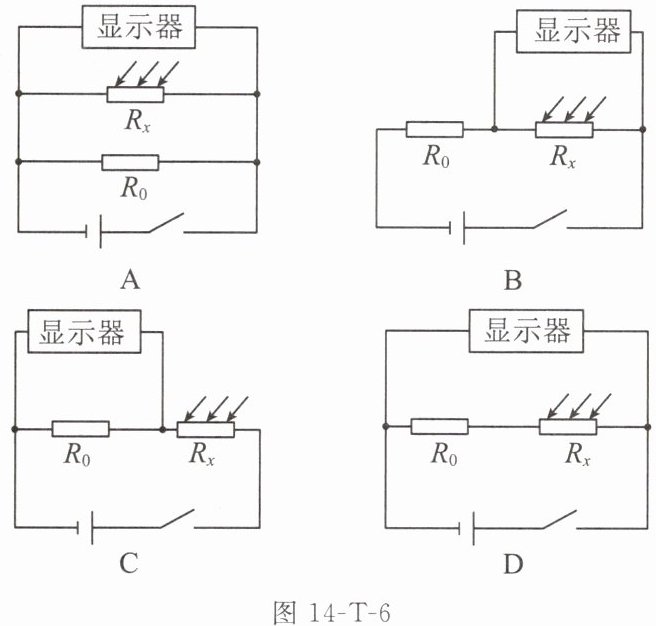

2.（2025连云港）某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻$ R_x $的阻值变小，光照强度显示器（由电压表改装而成）示数增大，反之示数减小。若电源电压不变，$ R_0 $是定值电阻，则如图14-T-6所示设计的电路图中符合要求的是（
C
）答案
2.C
解析
【分析】要解决此题，需明确：光照增强时光敏电阻$R_x$阻值变小，要求电压表改装的显示器示数增大。需先判断各选项中显示器测量的电压对象，再结合串联电路的电阻、电流、电压规律，分析显示器示数随$R_x$变化的情况，选出符合要求的电路。
【解析】
选项A：显示器与$R_x$、$R_0$并联，电源电压不变，因此显示器示数始终等于电源电压，不随$R_x$变化，不符合要求；
选项B：$R_0$与$R_x$串联，显示器测$R_x$两端电压。光照增强时，$R_x$阻值变小，总电阻变小，电路电流变大，$R_0$两端电压$U_0=IR_0$变大，根据串联电路电压规律，$R_x$两端电压$U_x=U_总-U_0$，故$U_x$变小，显示器示数减小，不符合要求；
选项C：$R_0$与$R_x$串联，显示器测$R_0$两端电压。光照增强时，$R_x$阻值变小，总电阻变小，电路电流$I=\frac{U_总}{R_0+R_x}$变大，$R_0$两端电压$U_0=IR_0$，因$I$变大，故$U_0$变大，显示器示数增大，符合要求；
选项D：显示器并联在电源两端，示数始终等于电源电压，不随$R_x$变化，不符合要求。
【答案】C
【知识点】串联电路电压规律、欧姆定律、光敏电阻特性
【点评】本题结合光敏电阻的特性考查电路动态分析，关键是明确显示器测量的电压，再结合欧姆定律推导电压变化，属于中等难度的电路分析题。
【难度系数】0.5
【解析】
选项A：显示器与$R_x$、$R_0$并联，电源电压不变，因此显示器示数始终等于电源电压，不随$R_x$变化，不符合要求；
选项B：$R_0$与$R_x$串联，显示器测$R_x$两端电压。光照增强时，$R_x$阻值变小，总电阻变小，电路电流变大，$R_0$两端电压$U_0=IR_0$变大，根据串联电路电压规律，$R_x$两端电压$U_x=U_总-U_0$，故$U_x$变小，显示器示数减小，不符合要求；
选项C：$R_0$与$R_x$串联，显示器测$R_0$两端电压。光照增强时，$R_x$阻值变小，总电阻变小，电路电流$I=\frac{U_总}{R_0+R_x}$变大，$R_0$两端电压$U_0=IR_0$，因$I$变大，故$U_0$变大，显示器示数增大，符合要求；
选项D：显示器并联在电源两端，示数始终等于电源电压，不随$R_x$变化，不符合要求。
【答案】C
【知识点】串联电路电压规律、欧姆定律、光敏电阻特性
【点评】本题结合光敏电阻的特性考查电路动态分析，关键是明确显示器测量的电压，再结合欧姆定律推导电压变化，属于中等难度的电路分析题。
【难度系数】0.5

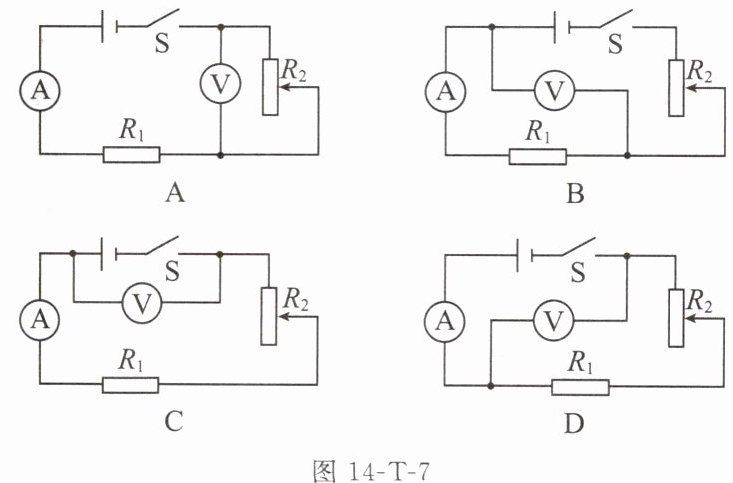

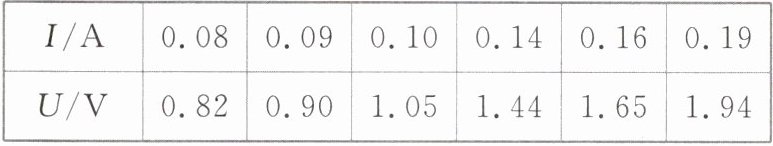

3. (2025北京)某同学用图14-T-7中的一个电路做实验,电源电压恒定,$R_1$为定值电阻,逐渐改变滑动变阻器$R_2$连入电路中的阻值大小,记录电流表和电压表的示数如下表所示。该实验所用的电路是 (
图14-T-7
B
)图14-T-7
答案
3.B
解析
【分析】
要确定实验所用电路，需结合串联电路规律和欧姆定律，通过分析电流表、电压表示数的变化关系，判断电压表测量的对象，进而匹配对应电路。核心思路：定值电阻与滑动变阻器串联时，若电压表测定值电阻电压，电压随电流增大而增大；若测滑动变阻器电压，电压随电流增大而减小，据此结合数据趋势判断。
【解析】
设电源电压为$U_{总}$，定值电阻$R_1$与滑动变阻器$R_2$串联，电流表测电路电流$I$：
1. 若电压表测$R_1$两端电压，由欧姆定律$U_1=IR_1$可知，电流$I$增大时，$U_1$随$I$成正比增大；
2. 若电压表测$R_2$两端电压，由串联电路电压规律$U_2=U_{总}-U_1=U_{总}-IR_1$可知，电流$I$增大时，$U_2$减小。
结合题目给出的实验数据，分析电压表示数随电流的变化趋势，可确定电压表测量对象，进而得出实验所用电路为选项B对应的电路。
【答案】
B
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题结合电表示数变化考查电路分析，需掌握串联电路电压、电流规律及欧姆定律，通过电表示数变化判断电压表测量对象，题型常规，难度适中。
【难度系数】
0.6
要确定实验所用电路，需结合串联电路规律和欧姆定律，通过分析电流表、电压表示数的变化关系，判断电压表测量的对象，进而匹配对应电路。核心思路：定值电阻与滑动变阻器串联时，若电压表测定值电阻电压，电压随电流增大而增大；若测滑动变阻器电压，电压随电流增大而减小，据此结合数据趋势判断。
【解析】
设电源电压为$U_{总}$，定值电阻$R_1$与滑动变阻器$R_2$串联，电流表测电路电流$I$：
1. 若电压表测$R_1$两端电压，由欧姆定律$U_1=IR_1$可知，电流$I$增大时，$U_1$随$I$成正比增大；
2. 若电压表测$R_2$两端电压，由串联电路电压规律$U_2=U_{总}-U_1=U_{总}-IR_1$可知，电流$I$增大时，$U_2$减小。
结合题目给出的实验数据，分析电压表示数随电流的变化趋势，可确定电压表测量对象，进而得出实验所用电路为选项B对应的电路。
【答案】
B
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题结合电表示数变化考查电路分析，需掌握串联电路电压、电流规律及欧姆定律，通过电表示数变化判断电压表测量对象，题型常规，难度适中。
【难度系数】
0.6
