2026年全品作业本九年级物理上册苏科版江苏专版第130页答案
4. (2025泰州泰兴校级三模)如图14-T-8所示的电路中,电阻R是光敏电阻,电源电压保持不变,闭合开关S,将R暴露在强光下,指示灯L的亮度变亮。关于此过程中,下列说法正确的是(
D
)

A.光敏电阻的阻值随光照的增强而增大
B.电压表$\mathrm{V}_1$与电流表$\mathrm{A}$的示数之比保持不变
C.电压表$\mathrm{V}_2$与电流表$\mathrm{A}$的示数之比保持不变
D.电流表$\mathrm{A}$的示数变大,电压表$\mathrm{V}_2$的示数变小

图14-T-8

图14-T-9

答案

4.D

解析

【分析】
这是串联电路的动态分析题,解题思路如下:
1. 确定电路结构:光敏电阻R与指示灯L串联,电流表A测电路电流,电压表V₁测电源电压,电压表V₂测光敏电阻R两端的电压。
2. 根据灯的亮度变化判断电流变化:灯变亮说明其实际功率变大,由P=I²R_L(R_L为灯的电阻,保持不变)可知,电路电流I变大,即电流表A示数变大。
3. 分析光敏电阻的阻值变化:电源电压U不变,总电阻R总=U/I,I变大则R总变小;因R总=R+R_L,故光敏电阻R的阻值随光照增强而减小,据此判断选项A错误。
4. 分析各选项:
选项B:V₁测电源电压,示数不变,A示数变大,故V₁与A的示数之比(U/I)变小,并非保持不变,B错误。
选项C:V₂测R的电压,其与A的示数之比为R,R随光照增强而减小,故比值变小,并非保持不变,C错误。
选项D:灯的电压U_L=IR_L,I变大则U_L变大;总电压U=U_L+U_R(U_R为V₂示数),U不变,故U_R=U-U_L变小,即V₂示数变小,结合电流变大,D正确。
【解析】
电路中R与L串联,电流表测电路电流,V₁测电源电压,V₂测R两端电压。
1. 灯变亮,说明灯的功率增大,由P=I²R_L(R_L不变)得电路电流I增大,电流表示数变大。
2. 电源电压U不变,总电阻R总=U/I,I增大则R总减小;因R总=R+R_L,故R的阻值随光照增强而减小,A错误。
3. V₁示数等于电源电压,保持不变,A示数变大,故V₁与A的比值变小,B错误。
4. V₂与A的比值为R,R随光照增强而减小,故比值变小,C错误。
5. U_L=IR_L,I增大则U_L增大;U=U_L+U_R,故U_R=U-U_L减小,即V₂示数变小,D正确。
【答案】
D
【知识点】
串联电路动态分析、欧姆定律、电功率
【点评】
本题考查串联电路的动态分析,需明确各电表测量对象,结合欧姆定律和电功率公式分析物理量变化,是电路部分的基础题型,需熟练掌握电表测量对象的判断及公式应用。
【难度系数】
0.5
5. (2025 扬州广陵区二模)如图14-T-9所示的电路中,电源电压为18 V且保持不变。当开关S闭合,滑动变阻器的滑片P滑至a端时,电流表示数为1.5 A;当开关S断开,滑片P滑至滑动变阻器中点时,电压表示数为9 V。下列选项正确的是(不考虑温度对灯丝电阻的影响) (
C
)

A.灯泡的电阻为36 Ω
B.滑动变阻器的最大阻值为12 Ω
C.断开开关S,若电流表测量范围换为0~0.6 A,灯泡两端的最大电压为10.8 V
D.闭合开关S,滑动变阻器的滑片P滑至b端时,电流表示数为1 A

答案

5.C

解析

【分析】
要解决本题,需分两种电路状态分析:
1. 开关S闭合、滑片P在a端时,滑动变阻器全部接入电路,与灯泡并联,电流表测干路电流;
2. 开关S断开、滑片P在中点时,滑动变阻器一半阻值与灯泡串联,电压表测滑动变阻器两端电压。
先根据两种状态的电压、电流关系,结合串并联电路特点和欧姆定律计算灯泡电阻、滑动变阻器最大阻值,再逐一判断选项。
【解析】
设灯泡电阻为$ R_L $,滑动变阻器最大阻值为$ R_{滑} $,电源电压$ U=18V $。
步骤1:分析开关S闭合、滑片在a端的并联状态
此时滑动变阻器与灯泡并联,各支路电压等于电源电压,即$ U_L=U_{滑}=18V $,干路电流$ I_{总}=1.5A $。
根据欧姆定律,支路电流:
$ I_L=\frac{U}{R_L}=\frac{18}{R_L} $,$ I_{滑}=\frac{U}{R_{滑}}=\frac{18}{R_{滑}} $
干路电流:$ I_{总}=I_L + I_{滑} $,即:
$ \frac{18}{R_L} + \frac{18}{R_{滑}} =1.5 $ ---①
步骤2:分析开关S断开、滑片在中点的串联状态
此时滑动变阻器一半阻值($ \frac{R_{滑}}{2} $)与灯泡串联,电压表测滑动变阻器电压,示数$ U_{滑}'=9V $。
串联电路电流处处相等,电路电流:$ I'=\frac{U_{滑}'}{\frac{R_{滑}}{2}}=\frac{9}{\frac{R_{滑}}{2}}=\frac{18}{R_{滑}} $
灯泡两端电压:$ U_L'=U - U_{滑}'=18V -9V=9V $
又$ U_L'=I' R_L $,代入得:$ 9=\frac{18}{R_{滑}} × R_L $,化简得:$ R_{滑}=2R_L $ ---②
步骤3:计算$ R_L $和$ R_{滑} $
将②代入①:
$ \frac{18}{R_L} + \frac{18}{2R_L}=1.5 $ → $ \frac{27}{R_L}=1.5 $ → $ R_L=18Ω $,则$ R_{滑}=2×18Ω=36Ω $
步骤4:逐一判断选项
选项A:灯泡电阻为18Ω≠36Ω,错误;
选项B:滑动变阻器最大阻值为36Ω≠12Ω,错误;
选项C:断开S,电流表量程换为0~0.6A,串联电路最大电流为0.6A,灯泡最大电压$ U_{Lmax}=I_{max}R_L=0.6A×18Ω=10.8V $,正确;
选项D:闭合S,滑片在b端,滑动变阻器全部接入,并联总电流$ I_{总}'=\frac{18}{18}+\frac{18}{36}=1A+0.5A=1.5A≠1A $,错误。
【答案】
C
【知识点】
欧姆定律、串并联电路特点
【点评】
本题通过两种不同电路状态(并联、串联)考查欧姆定律的应用,需准确分析各状态的电路连接方式,结合串并联电路的电流、电压规律计算物理量,再判断选项,是电学综合题的典型题型。
【难度系数】
0.6
6. (2025 盐城东台模拟)如图 14-T-10 所示是一电子测力计的电路示意图,M、N 均为金属板,N固定不动,a、b、c、d 是四个接线柱,ab、cd 两位置可接入“定值电阻”“电流表”或“电压表”,若力 F增大时,要求仪表(“电流表”或“电压表”)的示数也增大,则接线柱 a、b 之间应接入
电压表
,接线柱 c、d 之间应接入
定值电阻
。

答案

6. 电压表 定值电阻

解析

【分析】
要解决本题,需明确电流表相当于导线(需串联在电路中)、电压表相当于开路(需并联在电路中)的特性,且要求力F增大时仪表(电流表或电压表)示数增大。首先确定仪表类型,再结合元件连接规则分析接线柱的接入元件。
【解析】
1. 元件特性:电流表必须串联在电路中,电压表必须并联在电路中,定值电阻可串联或并联使用。
2. 电路分析:若仪表为电流表,需串联在电路中,若ab接电流表,cd接其他元件,会导致力F增大时电流减小,不符合要求;若仪表为电压表,需并联在电路中,因此ab处应接电压表(并联,作为测量仪表),cd处需接入定值电阻(串联在电路中,保证电路通路)。当力F增大时,金属板M移动,电路中对应电压增大,电压表(仪表)示数增大,符合题目要求。
【答案】
电压表 定值电阻
【知识点】
电路元件的作用、串并联电路的特点
【点评】
本题结合电子测力计的实际应用,考查电路元件的连接规则,需明确电流表、电压表的使用要求,分析电路结构是解题核心。
【难度系数】
0.5

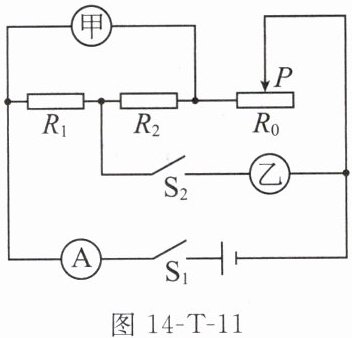

7.(2025南京玄武区一模)如图14-T-11所示的电路中,电源电压不变。只闭合开关$\mathrm{S}_{1}$,滑片$P$移动到最左端,电路安全,电流表示数为$I_{1}$;再闭合开关$\mathrm{S}_{2}$,电流表示数为$I_{2}$,且$I_{1}<I_{2}$。甲是
电压
表,乙是
电流
表。只闭合开关$\mathrm{S}_{1}$,滑片$P$向右移动时,电表甲的示数
变小
(选填“变大”“变小”或“不变”)。

答案

7. 电压 电流 变小

解析

【分析】
要判断电表类型,需依据电流表串联(相当于导线)、电压表并联(相当于开路)的特点,结合开关闭合后的电流变化分析;再根据串联电路规律和欧姆定律分析滑片移动时电表甲的示数变化。步骤:1. 先假设甲为电流表,会造成电路短路,不符合“电路安全”,故甲为电压表;乙需串联在电路中,因此乙为电流表。2. 只闭合S₁时,定值电阻与滑动变阻器串联,甲电压表测定值电阻两端电压,滑片右移时,滑动变阻器接入电阻变大,总电阻变大,电流变小,结合欧姆定律分析甲的示数变化。
【解析】
1. 判断电表类型:电流表串联在电路中,电压表并联在电路中。若甲为电流表,只闭合S₁时,甲会直接连通电源两极,造成短路,不符合“电路安全”,因此甲是电压表;乙需串联在电路中使电流通过,故乙是电流表。
2. 分析甲的示数变化:只闭合S₁时,定值电阻与滑动变阻器串联,甲电压表测定值电阻两端电压。滑片P向右移动时,滑动变阻器接入电路的电阻变大,电路总电阻变大,电源电压不变,根据欧姆定律$I=\frac{U}{R_{总}}$,电路电流变小。定值电阻的阻值不变,由$U=IR$可知,定值电阻两端电压变小,即电表甲的示数变小。
【答案】
电压 电流 变小
【知识点】
电流表和电压表的使用、串联电路特点、欧姆定律的应用
【点评】
本题考查电路中电表的判断及动态电路分析,需掌握电流表、电压表的使用规则,结合欧姆定律分析滑片移动时的电流、电压变化,属于中等难度的电路题。
【难度系数】
0.5

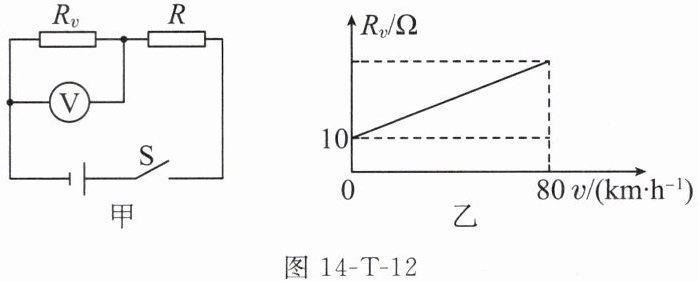

8. (2025 眉山)超速是引发交通安全事故的因素之一。物理兴趣小组设计了一种超速自动报警装置,当车速过快时,提醒驾驶员需要减速。如图14-T-12 甲所示为该装置的简化电路图,电源电压为 12 V,定值电阻 R 为 10 Ω, $R_v$ 为速度传感器,其阻值随车速变化的关系图像如图乙所示。由图乙可知,当汽车的行驶速度逐渐增大时,电压表的示数
变大
(选填“变大”“变小”或“保持不变”)。若车速达到 80 km/h 时,提醒语音响起,观察到电压表示数为 10 V;当电压表的示数为 8 V 时,汽车速度为
20
km/h。

答案

8. 变大 20

解析

【分析】首先分析电路结构:图甲中,速度传感器$R_v$与定值电阻$R$串联,电压表测量$R_v$两端的电压;图乙显示$R_v$的阻值随车速增大而线性变大。根据串联电路的分压规律,可判断车速变化时电压表示数的变化;再结合欧姆定律和$R_v$与车速的线性关系,计算电压表示数为8V时的车速。
【解析】1. 判断电压表示数变化:由图乙可知,车速增大时,$R_v$的阻值变大。甲图中$R_v$与$R$串联,根据串联分压原理,电阻越大,分得的电压越大,因此$R_v$两端的电压(电压表示数)随车速增大而变大。
2. 计算电压表示数为8V时的车速:
当车速为$80\ \mathrm{km/h}$时,电压表示数$U_{v1}=10\ \mathrm{V}$,电源电压$U=12\ \mathrm{V}$,则$R$两端电压$U_{R1}=U-U_{v1}=12\ \mathrm{V}-10\ \mathrm{V}=2\ \mathrm{V}$,电路电流$I_1=\frac{U_{R1}}{R}=\frac{2\ \mathrm{V}}{10\ \Omega}=0.2\ \mathrm{A}$,此时$R_{v1}=\frac{U_{v1}}{I_1}=\frac{10\ \mathrm{V}}{0.2\ \mathrm{A}}=50\ \Omega$。
由图乙,$R_v$与车速$v$成线性关系,设$R_v=kv+b$:当$v=0$时,$R_v=10\ \Omega$,故$b=10$;当$v=80\ \mathrm{km/h}$时,$R_v=50\ \Omega$,代入得$50=k×80+10$,解得$k=0.5\ \Omega/(\mathrm{km/h})$,即$R_v=0.5v+10$。
当电压表示数$U_{v2}=8\ \mathrm{V}$时,$R$两端电压$U_{R2}=12\ \mathrm{V}-8\ \mathrm{V}=4\ \mathrm{V}$,电路电流$I_2=\frac{U_{R2}}{R}=\frac{4\ \mathrm{V}}{10\ \Omega}=0.4\ \mathrm{A}$,此时$R_{v2}=\frac{U_{v2}}{I_2}=\frac{8\ \mathrm{V}}{0.4\ \mathrm{A}}=20\ \Omega$。
代入$R_v=0.5v+10$,得$20=0.5v+10$,解得$v=20\ \mathrm{km/h}$。
【答案】变大;20
【知识点】串联电路分压、欧姆定律、图像分析
【点评】本题结合电路与图像,考查串联电路规律和欧姆定律的应用,关键是明确$R_v$与车速的线性关系,逐步推导计算,难度适中。
【难度系数】0.5
9. (2025苏州)某科技小组要设计冬季植物大棚控温系统。
【任务与要求】当环境温度$t≤20°\mathrm{C}$,加热设备开启工作;温度$t≥30°\mathrm{C}$,停止工作,大棚内的温度维持在一定范围。

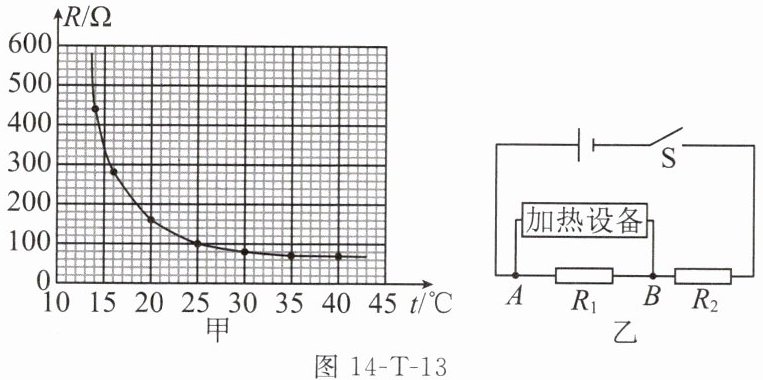

【设计与实施】①器材有:电压为6 V的电源、定值电阻、可控加热设备、热敏电阻(阻值随温度变化的关系如图14-T-13甲所示)等;②设计的电路如图乙所示,加热设备是否工作由其两端的电压$U_{AB}$来控制,当$U_{AB}≥4\mathrm{ V}$时,加热设备开启工作,当$U_{AB}≤ U_0$时,加热设备不工作。(不考虑加热设备对电路的影响)

【分析与思考】
(1)电路中的
$R_1$
(选填“$R_1$”或“$R_2$”)是热敏电阻。
(2)定值电阻的阻值为
80
$\Omega$。
(3)$U_0=\_\_\_\_\_\_\mathrm{V}$。
(4)长时间使用后,电源电压降低,系统控制的最高温度将
降低
。

答案

9. (1)$R_1$ (2)80 (3)3 (4)降低

解析

【分析】
要解决本题,需结合串联电路分压规律、欧姆定律,以及热敏电阻阻值随温度变化的图像分析:温度低时加热开启,此时加热设备两端电压需≥4V,串联电路中电阻越大分压越大,因此阻值随温度降低而增大的R1是热敏电阻;再根据特定温度下的电压条件,结合图像中热敏电阻的阻值,计算定值电阻和U0;最后分析电源电压变化对最高控制温度的影响。
【解析】
(1) 当温度较低(t≤20℃)时加热设备开启,要求U_AB≥4V。串联电路中电阻越大分压越大,由图甲可知,温度越低,热敏电阻阻值越大,因此R1是热敏电阻(温度低时R1大,分压大,满足U_AB≥4V的开启条件)。
(2) 当t=20℃时,U_AB=4V,电源电压U=6V,故R2两端电压U2=U-U_AB=6V-4V=2V。由图甲知,t=20℃时R1=160Ω。串联电路电流相等,由欧姆定律得:I=U_AB/R1=U2/R2,即4V/160Ω=2V/R2,解得R2=80Ω。
(3) 当t=30℃时,加热停止,此时U_AB=U0。由图甲知,t=30℃时R1'=80Ω,串联总电阻R总=R1'+R2=80Ω+80Ω=160Ω,电路电流I'=U/R总=6V/160Ω=0.0375A,因此U0=I'×R1'=0.0375A×80Ω=3V。
(4) 电源电压降低,要使加热停止时U_AB=U0,根据串联分压公式U0=(R1/(R1+R2))×U,U减小、U0不变时,需R1增大。由图甲可知,R1越大对应温度越低,因此系统控制的最高温度将降低。
【答案】
(1) R1 (2)80 (3)3 (4)降低
【知识点】
串联分压、欧姆定律、热敏电阻特性
【点评】
本题结合热敏电阻特性与串联电路规律,考查电路分析和欧姆定律的应用,需结合图像分析电阻与温度的关系,是电路知识的综合应用。
【难度系数】
0.5
