10. (2025 盐城)小明选用电源(电压恒为4.5 V)、定值电阻(若干)、滑动变阻器(20 Ω 2 A)、电流表、电压表、开关及导线，探究电流与电压的关系。

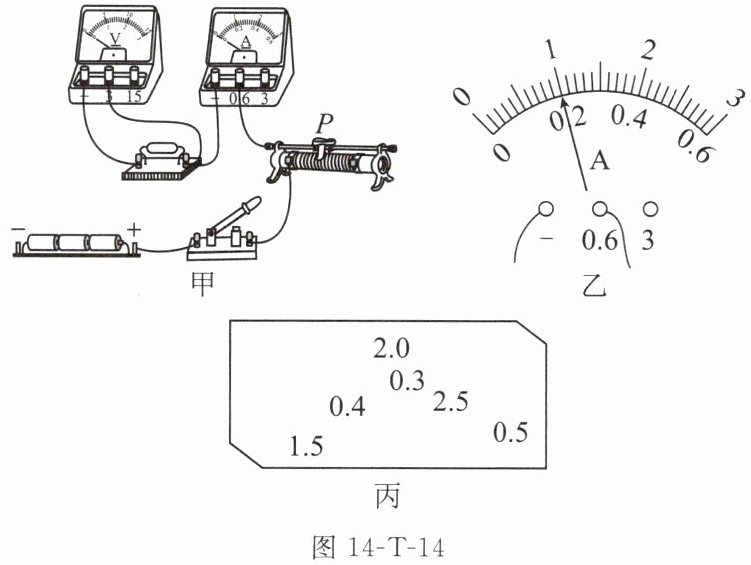

(1)如图14-T-14甲所示，小明选取阻值为10 Ω的电阻进行实验。用笔画线代替导线将电路连接完整。
(2)将滑动变阻器的滑片移至最右端，闭合开关，移动滑片，当电压表示数为2 V时，电流表的示数如图乙所示，为
(3)小明测得多组数据，分析得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。为验证结论是否具有普遍性，小明应更换
(4)第(2)问中，若预先未将滑动变阻器的滑片移至最右端，闭合开关时，
(5)另一组的小华记录的数据比较杂乱，如图丙所示。请指出小华操作中存在的问题：
(1)如图14-T-14甲所示，小明选取阻值为10 Ω的电阻进行实验。用笔画线代替导线将电路连接完整。
(2)将滑动变阻器的滑片移至最右端，闭合开关，移动滑片，当电压表示数为2 V时，电流表的示数如图乙所示，为
0.2
A。(3)小明测得多组数据，分析得出结论：导体的电阻一定时，通过导体的电流与导体两端的电压成正比。为验证结论是否具有普遍性，小明应更换
不同阻值的定值电阻
重复上述实验。(4)第(2)问中，若预先未将滑动变阻器的滑片移至最右端，闭合开关时，
电压表
可能损坏。(5)另一组的小华记录的数据比较杂乱，如图丙所示。请指出小华操作中存在的问题：
没有记录数据的单位
。答案
10. (1)
(2)0.2
(3)不同阻值的定值电阻
(4)电压表
(5)没有记录数据的单位
解析
【分析】
本题围绕探究电流与电压的关系实验展开，需逐一梳理各小问的解题思路：
1. 第(1)问：连接电路时，滑动变阻器需“一上一下”串联接入，电流表串联、电压表并联在定值电阻两端，结合已有接线，将滑动变阻器的一个上接线柱与电流表的0.6接线柱连接即可完成电路。
2. 第(2)问：电流表选0~0.6A量程，分度值为0.02A，根据指针位置读取示数。
3. 第(3)问：为验证实验结论的普遍性，需更换不同阻值的定值电阻重复实验，避免偶然性。
4. 第(4)问：若滑动变阻器滑片未移至最右端，接入阻值最小，定值电阻两端电压接近电源电压，超过电压表量程，易损坏电压表。
5. 第(5)问：实验数据记录需带对应单位，图丙中数据仅为数值无单位，是操作存在的问题。
【解析】
(1) 电路连接：滑动变阻器按“一上一下”原则串联，电流表选0~0.6A量程，电压表并联在定值电阻两端，将滑动变阻器的一个上接线柱与电流表的0.6接线柱连接，完成电路。
(2) 电流表量程为0~0.6A，分度值0.02A，指针指向0.2A刻度处，故电流表示数为0.2A。
(3) 探究电流与电压关系时，为使结论具有普遍性，需更换不同阻值的定值电阻，多次实验避免偶然性。
(4) 若滑动变阻器滑片未移至最右端，闭合开关时滑动变阻器接入电阻最小，电路电流最大，定值电阻两端电压接近电源电压4.5V，超过电压表量程（0~3V），因此电压表可能损坏。
(5) 实验数据记录时每个数据需带对应单位，图丙中的数据仅为数值无单位，故小华操作存在的问题是没有记录数据的单位。
【答案】
10. (1) （电路连接图）；(2)0.2；(3)不同阻值的定值电阻；(4)电压表；(5)没有记录数据的单位
【知识点】
探究电流与电压的关系、电流表读数、实验数据记录
【点评】
本题是电学实验综合题，考查探究电流与电压关系的实验操作、电表读数、实验设计、电路故障分析及数据记录规范，需掌握实验原理和基本操作要点，难度适中。
【难度系数】
0.5
本题围绕探究电流与电压的关系实验展开，需逐一梳理各小问的解题思路：
1. 第(1)问：连接电路时，滑动变阻器需“一上一下”串联接入，电流表串联、电压表并联在定值电阻两端，结合已有接线，将滑动变阻器的一个上接线柱与电流表的0.6接线柱连接即可完成电路。
2. 第(2)问：电流表选0~0.6A量程，分度值为0.02A，根据指针位置读取示数。
3. 第(3)问：为验证实验结论的普遍性，需更换不同阻值的定值电阻重复实验，避免偶然性。
4. 第(4)问：若滑动变阻器滑片未移至最右端，接入阻值最小，定值电阻两端电压接近电源电压，超过电压表量程，易损坏电压表。
5. 第(5)问：实验数据记录需带对应单位，图丙中数据仅为数值无单位，是操作存在的问题。
【解析】
(1) 电路连接：滑动变阻器按“一上一下”原则串联，电流表选0~0.6A量程，电压表并联在定值电阻两端，将滑动变阻器的一个上接线柱与电流表的0.6接线柱连接，完成电路。
(2) 电流表量程为0~0.6A，分度值0.02A，指针指向0.2A刻度处，故电流表示数为0.2A。
(3) 探究电流与电压关系时，为使结论具有普遍性，需更换不同阻值的定值电阻，多次实验避免偶然性。
(4) 若滑动变阻器滑片未移至最右端，闭合开关时滑动变阻器接入电阻最小，电路电流最大，定值电阻两端电压接近电源电压4.5V，超过电压表量程（0~3V），因此电压表可能损坏。
(5) 实验数据记录时每个数据需带对应单位，图丙中的数据仅为数值无单位，故小华操作存在的问题是没有记录数据的单位。
【答案】
10. (1) （电路连接图）；(2)0.2；(3)不同阻值的定值电阻；(4)电压表；(5)没有记录数据的单位
【知识点】
探究电流与电压的关系、电流表读数、实验数据记录
【点评】
本题是电学实验综合题，考查探究电流与电压关系的实验操作、电表读数、实验设计、电路故障分析及数据记录规范，需掌握实验原理和基本操作要点，难度适中。
【难度系数】
0.5
11. (2025 扬州)用电压表和电流表测量定值电阻R的阻值。

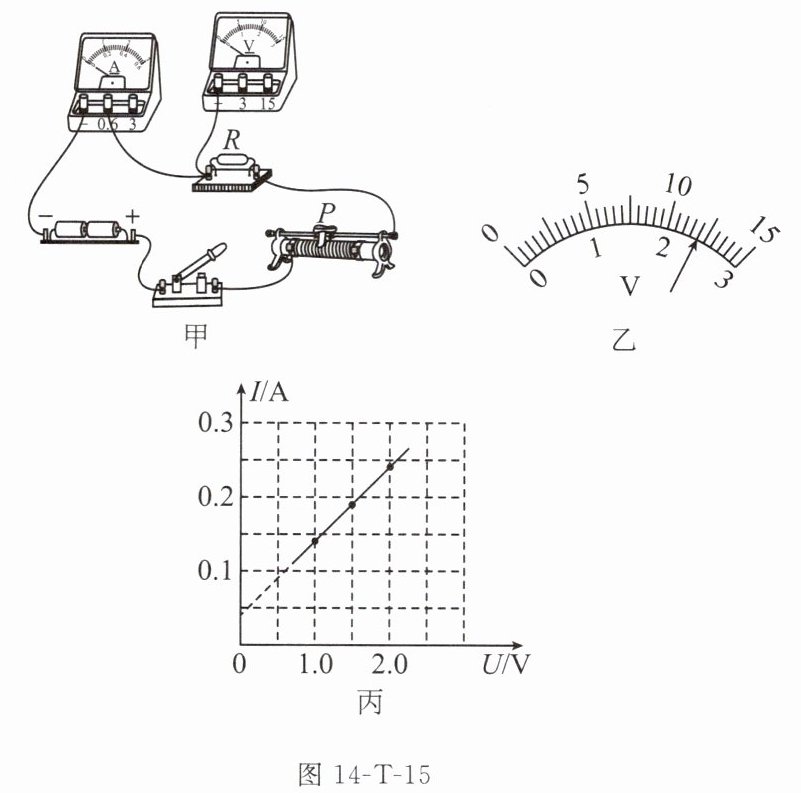

(1)如图14-T-15甲所示,请用笔画线代替导线将电路连接完整。
(2)正确连接好电路,闭合开关,移动滑动变阻器的滑片,发现电压表示数始终为零、电流表示数有变化,则故障是。(写出一种可能的情况)
(3)排除故障,闭合开关前,小明观察到电流表示数为0.04 A,由于没有螺丝刀,无法调零。继续实验,电流表示数为0.28 A时,电压表示数如图乙所示,读数为V,电阻R的阻值为Ω。多次测量后,为了画出通过电阻R的电流随它两端电压变化的图像,应注意什么?
。
(4)小明画出了如图丙所示的图像。发现图线与纵轴交点的纵坐标为0.04 A,此数值恰与电流表未调零时的示数相同,他认为这是一种巧合。他的观点是否正确? ,请说明理由:
。
(1)如图14-T-15甲所示,请用笔画线代替导线将电路连接完整。
(2)正确连接好电路,闭合开关,移动滑动变阻器的滑片,发现电压表示数始终为零、电流表示数有变化,则故障是。(写出一种可能的情况)
(3)排除故障,闭合开关前,小明观察到电流表示数为0.04 A,由于没有螺丝刀,无法调零。继续实验,电流表示数为0.28 A时,电压表示数如图乙所示,读数为V,电阻R的阻值为Ω。多次测量后,为了画出通过电阻R的电流随它两端电压变化的图像,应注意什么?
。
(4)小明画出了如图丙所示的图像。发现图线与纵轴交点的纵坐标为0.04 A,此数值恰与电流表未调零时的示数相同,他认为这是一种巧合。他的观点是否正确? ,请说明理由:
。
答案
11. (1)
(2)电阻R短路
(3)2.4 10 应注意在坐标纸上正确标注横、纵坐标的物理量及单位，合理设置单位值，使图像能准确反映数据变化规律
(4)不正确 因为电流表未调零,其示数比实际通过R的电流大0.04 A,在U-I图像中,当U=0时,对应的电流表示数为0.04 A,即图线与纵轴交点的纵坐标为0.04 A,这是电流表未调零导致的,不是巧合
解析
【分析】
本题是伏安法测定值电阻阻值的综合实验题，需结合电路连接规则、故障分析方法、欧姆定律、电流表调零对实验的影响等知识解题：
(1) 电路连接需遵循滑动变阻器“一上一下”的接线原则，补充导线使电路完整；
(2) 电流表示数变化说明电路通路，电压表示数为零说明电压表并联部分短路；
(3) 电压表读数需先确定量程和分度值，电流表未调零需修正电流后用欧姆定律求电阻，绘制I-U图像要注意坐标标注的规范性；
(4) 图像纵轴交点的异常是电流表未调零导致的，并非巧合。
【解析】
(1) 滑动变阻器应串联在电路中，遵循“一上一下”接线原则，将滑动变阻器的一个上端接线柱与开关右侧接线柱连接，完成电路连接；
(2) 闭合开关后电流表示数有变化，说明电路为通路；电压表示数始终为零，说明电压表并联的定值电阻R短路（合理即可）；
(3) 电压表选用0~3V量程，分度值为0.1V，读数为2.4V；电流表初始示数为0.04A，实际通过R的电流I=0.28A - 0.04A=0.24A，根据欧姆定律R=U/I=2.4V/0.24A=10Ω；绘制I-U图像时，应在坐标纸上正确标注横、纵坐标的物理量及单位，合理设置坐标标度，使图像准确反映数据变化规律；
(4) 观点不正确。理由：电流表未调零，测量的电流值比通过电阻R的实际电流大0.04A，因此当电阻两端电压U=0时，电流表的示数即为0.04A，对应图线与纵轴的交点，这是电流表未调零导致的，并非巧合。
【答案】
(1)
(2) 电阻R短路
(3) 2.4；10；应注意在坐标纸上正确标注横、纵坐标的物理量及单位，合理设置单位值，使图像能准确反映数据变化规律
(4) 不正确；因为电流表未调零，其示数比实际通过R的电流大0.04 A，在U-I图像中，当U=0时，对应的电流表示数为0.04 A，即图线与纵轴交点的纵坐标为0.04 A，这是电流表未调零导致的，不是巧合
【知识点】
伏安法测电阻、欧姆定律、电路故障分析
【点评】
本题围绕伏安法测电阻展开，综合考查电路连接、故障判断、欧姆定律应用及实验数据的图像分析，注重实验细节的考查，能有效检验学生的实验探究能力和知识应用能力。
【难度系数】
0.5
本题是伏安法测定值电阻阻值的综合实验题，需结合电路连接规则、故障分析方法、欧姆定律、电流表调零对实验的影响等知识解题：
(1) 电路连接需遵循滑动变阻器“一上一下”的接线原则，补充导线使电路完整；
(2) 电流表示数变化说明电路通路，电压表示数为零说明电压表并联部分短路；
(3) 电压表读数需先确定量程和分度值，电流表未调零需修正电流后用欧姆定律求电阻，绘制I-U图像要注意坐标标注的规范性；
(4) 图像纵轴交点的异常是电流表未调零导致的，并非巧合。
【解析】
(1) 滑动变阻器应串联在电路中，遵循“一上一下”接线原则，将滑动变阻器的一个上端接线柱与开关右侧接线柱连接，完成电路连接；
(2) 闭合开关后电流表示数有变化，说明电路为通路；电压表示数始终为零，说明电压表并联的定值电阻R短路（合理即可）；
(3) 电压表选用0~3V量程，分度值为0.1V，读数为2.4V；电流表初始示数为0.04A，实际通过R的电流I=0.28A - 0.04A=0.24A，根据欧姆定律R=U/I=2.4V/0.24A=10Ω；绘制I-U图像时，应在坐标纸上正确标注横、纵坐标的物理量及单位，合理设置坐标标度，使图像准确反映数据变化规律；
(4) 观点不正确。理由：电流表未调零，测量的电流值比通过电阻R的实际电流大0.04A，因此当电阻两端电压U=0时，电流表的示数即为0.04A，对应图线与纵轴的交点，这是电流表未调零导致的，并非巧合。
【答案】
(1)
(2) 电阻R短路
(3) 2.4；10；应注意在坐标纸上正确标注横、纵坐标的物理量及单位，合理设置单位值，使图像能准确反映数据变化规律
(4) 不正确；因为电流表未调零，其示数比实际通过R的电流大0.04 A，在U-I图像中，当U=0时，对应的电流表示数为0.04 A，即图线与纵轴交点的纵坐标为0.04 A，这是电流表未调零导致的，不是巧合
【知识点】
伏安法测电阻、欧姆定律、电路故障分析
【点评】
本题围绕伏安法测电阻展开，综合考查电路连接、故障判断、欧姆定律应用及实验数据的图像分析，注重实验细节的考查，能有效检验学生的实验探究能力和知识应用能力。
【难度系数】
0.5
