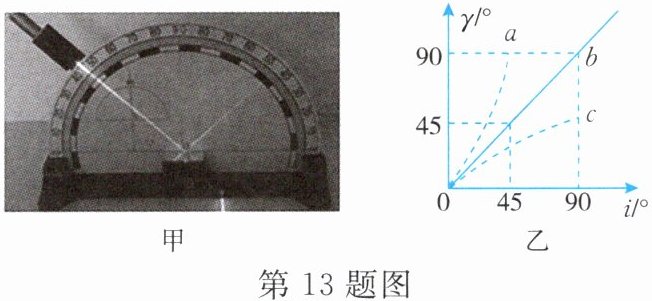

13. 小科在探究光的折射规律时，意外发现：当光沿某方向从半圆玻璃砖射向空气时，折射光消失而反射光却变得更亮，如图甲所示，该现象为全反射。小科查阅到光从玻璃射向空气时的一些数据如表所示。

甲 乙

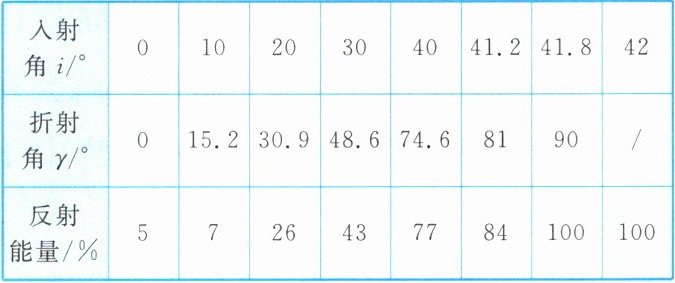

| 入射角$i/°$ | 0 | 10 | 20 | 30 | 40 | 41.2 | 41.8 | 42 |
| --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 折射角$\gamma/°$ | 0 | 15.2 | 30.9 | 48.6 | 74.6 | 81 | 90 | / |
| 反射能量/% | 5 | 7 | 26 | 43 | 77 | 84 | 100 | 100 |
(1)分析以上数据可知，光从玻璃射向空气时，折射角随入射角的增大而。
(2)由表格中的数据可知，图乙中能反映上述实验中的入射角与折射角之间的关系的是图像（选填“a”或“b”），理由是。
(3)当光从空气斜射向玻璃时，不能发生全反射现象，原因是折射角（选填“＞”“=”或“＜”）入射角。
(4)利用这个原理，工程师制造出了光纤。结合题目信息，写出光纤的优点：。

解：
(1) 增大
(2) a；由实验数据可知，光从玻璃射向空气时，折射角始终大于入射角，当入射角仅为41.8°时折射角就已经达到90°，该规律与图像a的变化特征相符
(3) ＜
(4) 光信号在光纤内通过全反射传播，能量损耗小，传输信息量大，抗干扰能力强（合理即可）

14. 太阳光穿过地球大气层时会发生折射现象。如果没有这层大气，出现的现象是（）

A.日出会提前，日落会延迟
B.日出和日落都会提前
C.日出会延迟，日落会提前
D.日出和日落都会延迟

C

有大气层时，光发生折射，我们在太阳实际还未升到地平线以上时就能看到日出，使日出提前；太阳实际落到地平线以下后，我们仍能通过折射看到太阳，使日落延迟。若没有大气层，光沿直线传播，只有太阳实际升至地平线以上时才能看到日出，日出会延迟；太阳刚落到地平线以下时就立刻无法观测到，日落会提前。

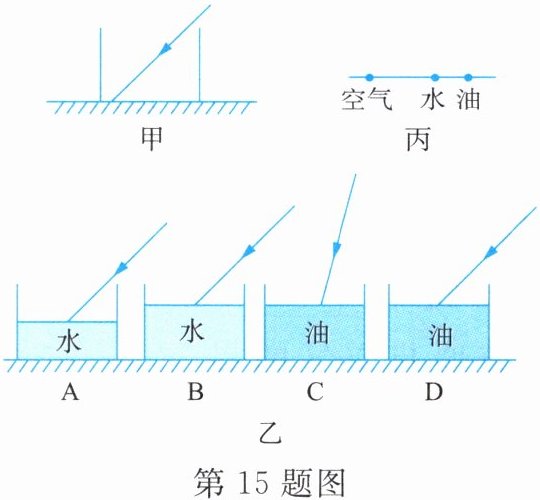

15. 在探究“光从空气斜射入水和油时，哪种液体对光的偏折本领较大”的实验中，小明提出如下实验方案：先让一束入射光从空气直接斜射入透明的空水槽中，记录下光斑位置（如图甲所示）；接着分别倒入水和油，记录对应的光斑位置，再通过分析就可得到实验结论。经讨论，同学们认为这一方案是可行的，于是进行了探究实验。

(1)要实现探究目标，他们应选择图乙中的（填字母）两图进行实验，这样选择的目的是。
(2)实验时，同学们在水槽底部贴上一把自制纸质刻度尺，这是为了。
(3)某小组同学正确实验后，所记录的三次光斑的相对位置如图丙所示，经分析可知：光从空气斜射入水和油时，对光的偏折本领较大。

解：
(1) B、D；控制入射角大小和液面高度相同，仅改变液体种类，保证实验变量唯一
(2) 便于准确记录光斑的位置，直观比较不同液体中光斑的偏移程度
(3) 油
