2026年全效学习阶段发展评价八年级科学上册浙教版第15页答案
8. 如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中有A、B两点，其中一点是路灯的发光点，另一点是路灯的像点。在图中画出水下E处的潜水员看到路灯的光路图，通过光路图区分发光点和像点。

答案

解：
1. 连接E、B两点，该连线与空气和水的分界面（水面）的交点即为光的入射点O。
2. 连接A、O得到入射光线，在AO线段上标注由A指向O的箭头；连接O、E得到折射光线，在OE线段上标注由O指向E的箭头。
3. 光从空气斜射入水中时折射角小于入射角，潜水员逆着折射光线沿直线反向观察，看到的虚像位置比实际发光点位置偏高，因此A是路灯的发光点，B是路灯的像点。

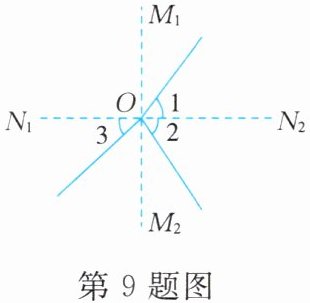

9. 如图所示为光在空气与玻璃之间发生的反射与折射现象，已知∠1=∠2＞∠3。那么图中
是玻璃与空气的界面，
是折射角。

答案

解：根据光的反射定律，反射角等于入射角，已知∠1=∠2，说明这两个角分别为入射角和反射角，因此水平虚线$N_1N_2$是法线，与法线垂直的竖直虚线$M_1M_2$就是玻璃与空气的界面。
根据光的折射规律，折射角是折射光线与法线的夹角，结合$∠1＞∠3$，符合光从空气斜射入玻璃时折射角小于入射角的特点，可知$∠3$是折射角。
答：$M_1M_2$是玻璃与空气的界面，$∠3$是折射角。
10.某科学实验小组在探究光的折射规律时,让一束光从空气斜射入玻璃水槽内的水中,看到如图所示的现象。
(1)请在图中分别作出入射角(用字母α表示)和折射角(用字母γ表示),并给光线标上箭头。

(2)为了探究光从空气斜射入水中时折射角和入射角的关系,下列方案中正确的是
(填字母)。
A.只测量图中的入射角和折射角,分析并得出结论
B.保持入射角不变,进行多次实验,测量每次实验中的入射角和折射角,分析并得出结论
C.改变入射角,进行多次实验,测量每次实验中的入射角和折射角,分析并得出结论

答案

解：
(1) ① 过水面上的入射点，作出垂直于空气和水分界面的虚线作为法线；
② 标注光线箭头：入射光线箭头指向入射点，反射光线箭头斜向上指向空气区域右侧，折射光线箭头斜向下指向水槽底部；
③ 将入射光线与法线的夹角标注为入射角α，将水中折射光线与法线的夹角标注为折射角γ。
(2) C

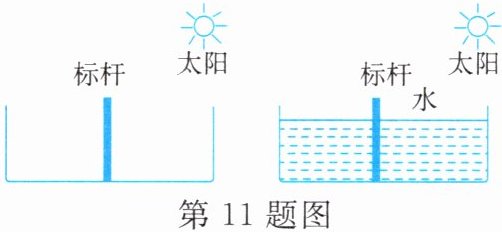

11. 如图所示是两个并排且深度相同的水池，一个装水，另一个未装水。在两池的中央各竖立着一根长度相同且比池深略高的标杆，当阳光斜照时就会在池底形成标杆的影子。下列说法中正确的是（
）


A.未装水的池中标杆影子较长
B.装水的池中标杆影子较长
C.装水的池中标杆没有影子
D.两池中标杆影子长度相同

答案

A

解析

未装水的水池中，光沿直线传播，斜射的太阳光被标杆遮挡后在池底形成影子。装水的水池中，太阳光从空气斜射入水中时发生折射，折射角小于入射角，折射光线向竖直的法线方向偏折，使得标杆在池底形成的影子比未装水时更短，因此未装水的池中标杆影子较长。

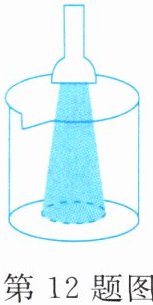

12.手电筒发出的光竖直向下照射到一个空烧杯底部，光线投射到烧杯底部形成一个圆形光斑(如图中虚线所示)，若再向烧杯中注水到一定高度时，烧杯

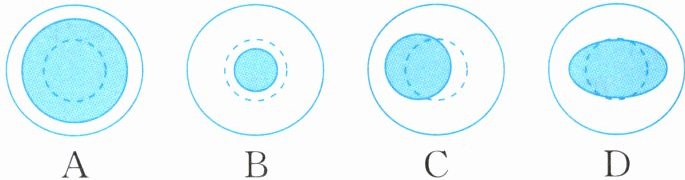

底部的光圈会变为（
）
A
B
C
D

答案

解：
向烧杯中注水后，光从空气斜射入水中发生折射，根据光的折射规律：光从空气斜射入水等介质中时，折射光线向法线方向偏折，折射角小于入射角。
空杯时沿直线传播会到达杯底虚线光斑边缘的光线，在水面处发生折射后向竖直的中心法线偏折，最终投射在杯底的位置比原边缘位置更靠近圆心，因此杯底的光斑是位于原虚线光斑内部、尺寸更小的同心圆形光斑，符合该特征的是选项B。
答：答案选B。
