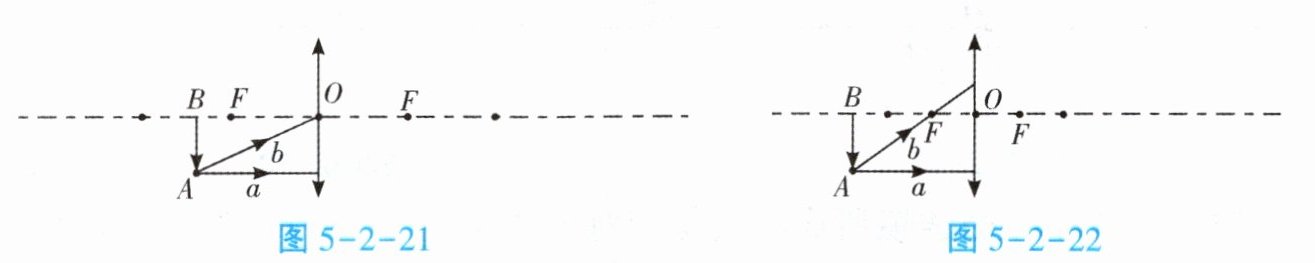

1. 在凸透镜1倍焦距到2倍焦距之间的物体AB，从A点发出的两条光线a、b（其中a平行于主光轴）如图5-2-21所示。

(1) ①作出物体AB通过凸透镜所成的像A'B'。
②相对于物体AB，像A'B'的性质是、的像。
③像与物位于透镜的同侧还是异侧？。在图中标出像距。
(2) ①物距u相同，换用焦距减半的凸透镜，请在图5-2-22中作出物体AB的像A'B'。
②此时，相对于物体AB，像A'B'的性质是、的像。
(3) 由此可知，物距相同时，不同的凸透镜，所成的像也不同。

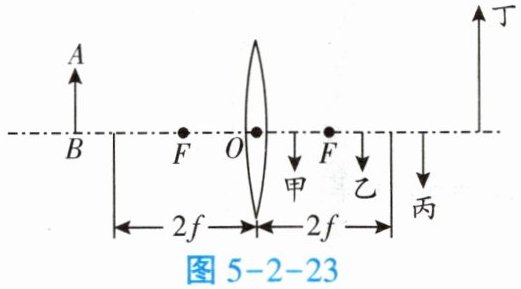

2. 如图5-2-23所示，物体经凸透镜成像AB，则物体可能是（）
A. 甲 B. 乙 C. 丙 D. 丁
像相对于物体是（选填“正立”或“倒立”）的。

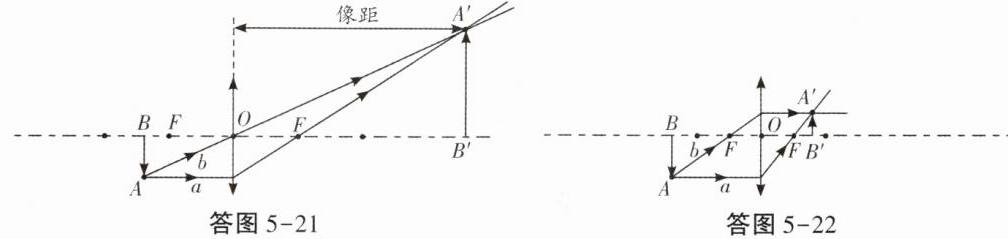

1. (1)①如答图5-21所示。 ②倒立 放大 实 ③异侧 如答图5-21所示。 (2)①如答图5-22所示。 ②倒立 缩小 实 (3)焦距
2. B 倒立

【分析】本题考查凸透镜成像规律的应用，需掌握凸透镜成像的核心规律：当物距在一倍焦距与二倍焦距之间时，成倒立、放大的实像，像位于二倍焦距以外，与物异侧；当物距大于二倍焦距时，成倒立、缩小的实像；物距相同时，凸透镜焦距不同，成像性质不同。解题时通过凸透镜特殊光线确定像的位置，再结合规律判断像的性质，最后分析选项得出结论。
【解析】
1. (1)① 根据凸透镜特殊光线：平行于主光轴的光线a经透镜后过另一侧焦点，过光心的光线b传播方向不变，两条光线的交点即为A点的像A'，过A'作主光轴的垂线得到像A'B'，如答图5-21所示。
② 物体AB在凸透镜1倍焦距到2倍焦距之间（f＜u＜2f），根据成像规律，此时成倒立、放大的实像。
③ 实像与物体位于透镜的异侧，像距是透镜光心O到像A'的距离，在图中从O向A'作水平虚线标注像距，如答图5-21所示。
(2)① 换用焦距减半的凸透镜，物距u不变，此时物距u大于新的2倍焦距，平行于主光轴的光线a经透镜后过新的焦点，光线b过光心方向不变，交点为A'，作A'B'即为像，如答图5-22所示。
② 此时物距u＞2f，根据规律，成倒立、缩小的实像。
(3) 由实验可知，物距相同时，不同焦距的凸透镜，所成的像不同。
2. 由图可知，像相对于物体是倒立的，且像比物体小，说明物体位于凸透镜2倍焦距以外，对应选项乙，故选B；像相对于物体是倒立的。
【答案】
1. (1)① 如答图5-21所示；② 倒立、放大、实；③ 异侧；
(2)① 如答图5-22所示；② 倒立、缩小、实；
(3)焦距；
2. B；倒立
【知识点】凸透镜成像规律、实像与虚像、焦距对成像的影响
【点评】本题围绕凸透镜成像规律展开，涵盖成像作图、像的性质判断、焦距的影响等核心考点，需熟练掌握不同物距下的成像特点，是光学部分的基础题型，难度适中。
【难度系数】0.5
