一、根据电路图连接实物图

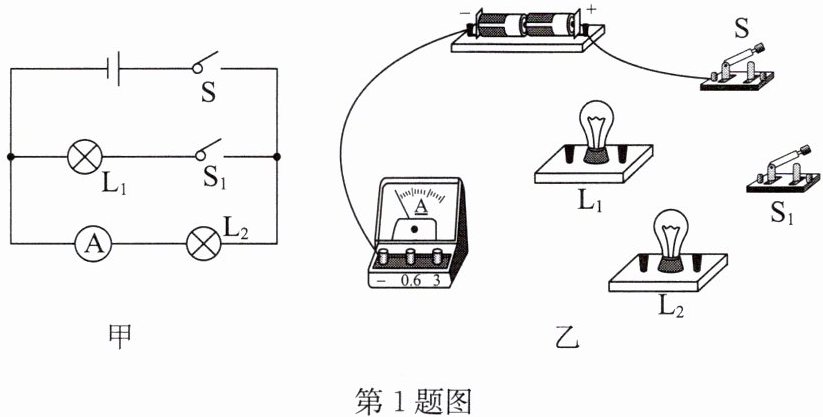

1. 根据甲图补充完成乙图中的实物连接.

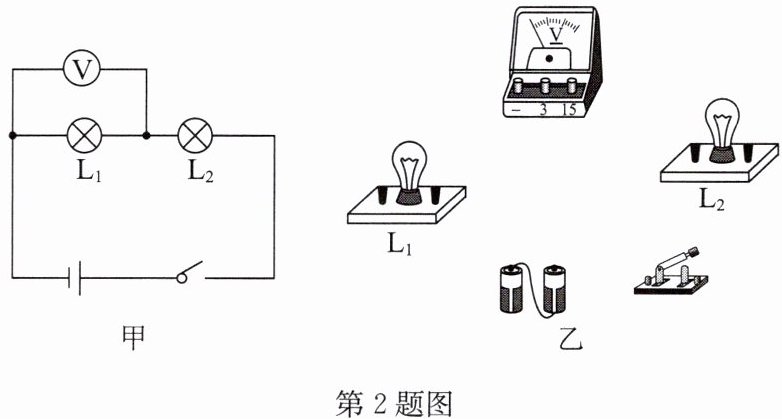

2. 请根据图中的电路图甲连接实物图乙.

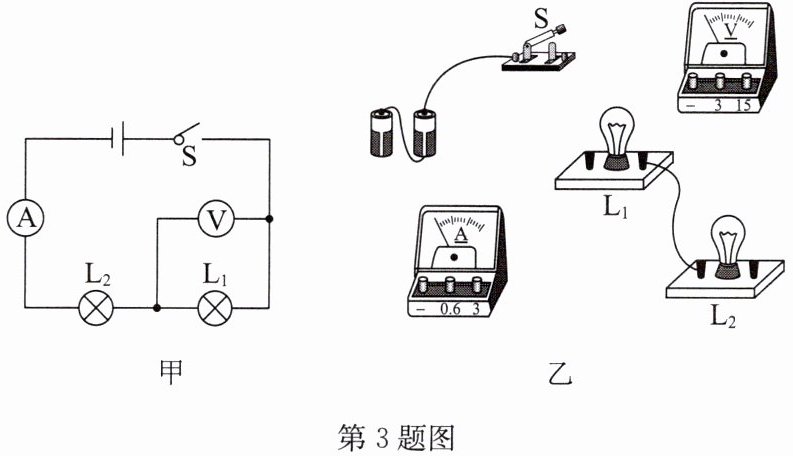

3. 按照如图甲所示的电路图完成图乙中实物图的连接,导线不能交叉.

二、根据实物图画电路图

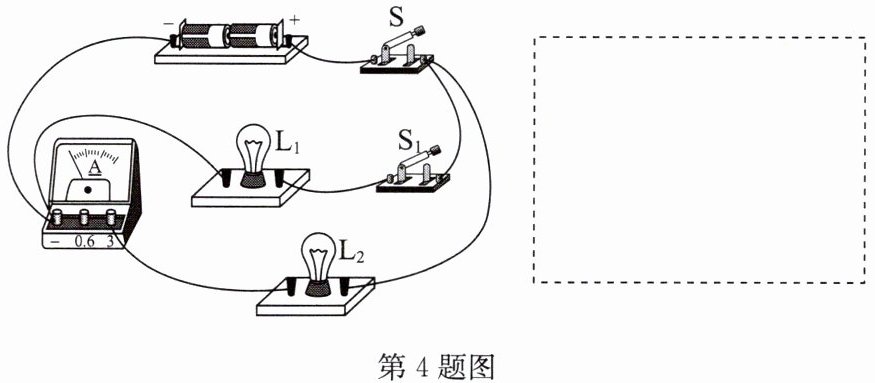

4. 根据如图所示的实物图,在虚线框内画出对应的电路图.

1.
2.
3.
4.

【分析】首先观察实物图的电流路径：电流从电源正极出发，经过干路开关S后，分为两条支路，一条支路依次经过灯泡L₁和开关S₁，另一条支路依次经过电流表A和灯泡L₂，最后两条支路的电流汇合回到电源负极。因此电路为并联电路，开关S在干路，控制整个电路；L₁与S₁串联在一条支路，电流表A与L₂串联在另一条支路。画电路图时需对应元件位置，导线不交叉。
【解析】根据上述分析，绘制电路图的步骤：①先画出电源符号；②从电源正极引出导线连接干路开关S；③开关S后分两支路：一支路连接灯泡L₁和开关S₁，另一支路连接电流表A和灯泡L₂；④两支路汇合后连接电源负极，确保元件位置和连接关系与实物图一致，导线不交叉。
【答案】
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是正确识别电路的连接方式（并联）和各元件的位置，属于电路基础题型，需注意电流表的串联位置和开关的控制作用。
【难度系数】0.6
