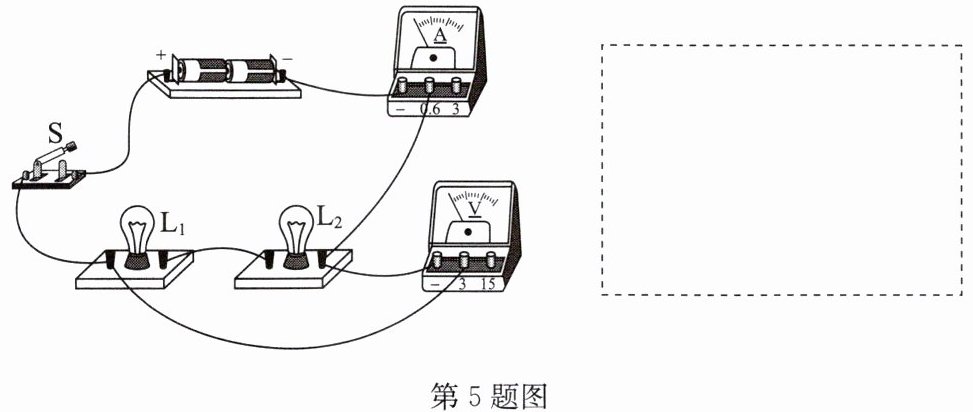

5. 如图所示是一位同学所连接的电路,他要测量小灯泡$\mathrm{L}_2$两端的电压和通过它的电流.图中有一根导线接错了.
(1)请你找出图中接错的导线,在这根导线上打“×”(表示不要),并用笔重新画一根正确连接的导线.
(2)画出正确接线的电路图.

5.

【分析】
要解决本题，需牢记电流表和电压表的使用规则：电流表应串联在被测电路中，电压表应并联在被测用电器两端。首先观察实物电路，明确测量要求是测小灯泡$\mathrm{L}_2$的电流和两端电压，据此判断各元件的连接是否正确，找到接错的导线后调整，再画出对应的电路图。
【解析】
1. 找出错误导线：观察实物图，连接小灯泡$\mathrm{L}_1$左接线柱与电压表负接线柱的导线接错，在这根导线上打“×”。
2. 改正导线：将电压表的负接线柱改接到小灯泡$\mathrm{L}_2$的左接线柱，使电压表并联在$\mathrm{L}_2$两端，此时电流表串联在电路中，可测量通过$\mathrm{L}_2$的电流。
3. 绘制电路图：根据改正后的实物电路，依次画出电源、开关$\mathrm{S}$、小灯泡$\mathrm{L}_1$、小灯泡$\mathrm{L}_2$、电流表串联的电路，再将电压表并联在$\mathrm{L}_2$两端，得到正确的电路图。
【答案】

【知识点】
电路连接、电流表使用、电压表使用
【点评】
本题考查电表的正确使用、实物电路纠错及电路图绘制，需掌握电表的使用规则，分析电路连接关系，难度适中。
【难度系数】
0.5

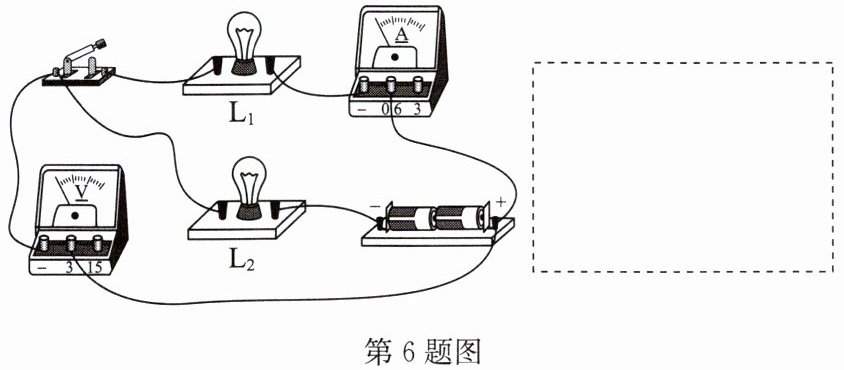

6. 如图所示为一实物电路,请在虚线框内画出所对应的电路图.

6.

【分析】
要画出实物对应的电路图，需先分析实物电路的连接：电流从电源正极出发，依次经过电流表、灯泡L₁、开关、灯泡L₂，回到电源负极，因此L₁、L₂、电流表、开关串联；电压表并联在L₁和电流表的两端，测量L₁两端的电压。画电路图时，按电流顺序依次画出各元件，注意电压表的并联位置，元件符号规范。
【解析】
根据上述分析，电路图的绘制步骤：1. 画出电源符号；2. 从电源正极开始，依次串联电流表、L₁、开关、L₂，回到电源负极；3. 将电压表并联在L₁和电流表的两端，对应实物中电压表的连接，最终得到的电路图与参考答案一致。
【答案】

【知识点】
电路图绘制、串联电路、电压表使用
【点评】
本题考查根据实物图画电路图，核心是理清实物的串并联关系和电表的测量对象，属于基础电路作图题，需掌握规范的电路图绘制方法。
【难度系数】
0.6

三、填合适的电表
7. 如图所示,闭合开关S后,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光,请在圆圈内填上电流表或电压表的符号并标出两电表的“$+$”“$-$”接线柱.

7.

【分析】要确定电表类型，需牢记电流表串联（相当于导线）、电压表并联（相当于开路），且电流需从电表“+”接线柱流入、“-”接线柱流出。闭合开关后两灯都发光，说明电路为通路，无短路或断路：若甲为电流表，会与L2并联，短路L2导致其不发光；若乙为电压表，L1支路断路导致其不发光。因此甲应为电压表（并联在电路中），乙应为电流表（串联在L1支路中）；结合电源极性（长线段为正极，即电源下端为正极，上端为负极），电流路径为：电源正极→L2→节点2，节点2分两路：①甲电压表→节点1→开关S→电源负极；②乙电流表→L1→节点1→开关S→电源负极，由此确定电表接线柱。
【解析】1. 电表类型判断：根据电流表串联、电压表并联的规则，结合两灯发光的要求，排除甲为电流表（短路L2）、乙为电压表（断路L1）的情况，故甲是电压表，乙是电流表。2. 接线柱标注：电源长线段为正极（下端），电流从正极流出经L2到节点2，再经电表、L1、开关回到负极，因此甲电压表电流从下端（+）流入、上端（-）流出；乙电流表电流从下端（+）流入、上端（-）流出，符合电表使用规则。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确使用，需结合电路通路要求判断电表类型，是初中电学基础题，注重电表使用规则的应用。
【难度系数】0.5

8. 如图所示,试在图中两个“○”内选填“电压表”和“电流表”的符号,使两灯组成并联电路.

8.

【分析】要使两灯组成并联电路，需结合并联电路“电流有多条独立路径，各用电器两端分别接电源正负极”的特点，以及电表的使用规则：电流表串联在电路中（相当于导线），电压表并联在电路中（相当于开路）。观察电路图，上方圆圈并联在L₁两端，若此处填电流表会短路L₁，因此需填电压表；下方圆圈需串联在电路中，作为电流表，使L₁形成独立支路，这样两灯即可构成并联电路。
【解析】根据电表使用规则：并联电路中，电流表串联、电压表并联。上方圆圈并联在L₁两端，填电压表符号“V”；下方圆圈串联在电路中，填电流表符号“A”。此时电流从电源正极流出，经开关S后分为两条支路：①支路经L₂、上方电压表回到电源负极；②支路经下方电流表、L₁回到电源负极，两灯为并联关系。
【答案】
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查并联电路的判断和电表的正确接法，需明确电表的连接规则，结合并联电路的电流特点分析，属于基础电路题。
【难度系数】0.5

9. 如图所示,在两个“○”内选填“电压表”和“电流表”的符号,使两灯能正常工作.

9.

【分析】要使两灯正常工作，需依据电流表串联、电压表并联的使用规则判断电表类型：电流表相当于导线，必须串联在电路中；电压表相当于开路，必须并联在电路中。观察电路结构，下方的圆圈与L₂处于同一条支路，若此处填电压表会使该支路断开，因此应填电流表；右侧的圆圈并联在电路两端，若填电流表会造成电源短路，因此应填电压表，这样L₁和L₂形成并联电路，均可正常工作。
【解析】根据电表使用规则分析：
1. 下方“○”：与L₂串联，需保证该支路导通，故填电流表（A），使电流能通过L₂；
2. 右侧“○”：并联在电源（或L₂）两端，需避免短路，故填电压表（V），此时L₁和L₂并联，均有电流通过，正常工作。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表与电压表的正确连接，核心是区分两者的连接方式，结合电路通路要求判断，属于基础电路题。
【难度系数】0.5
