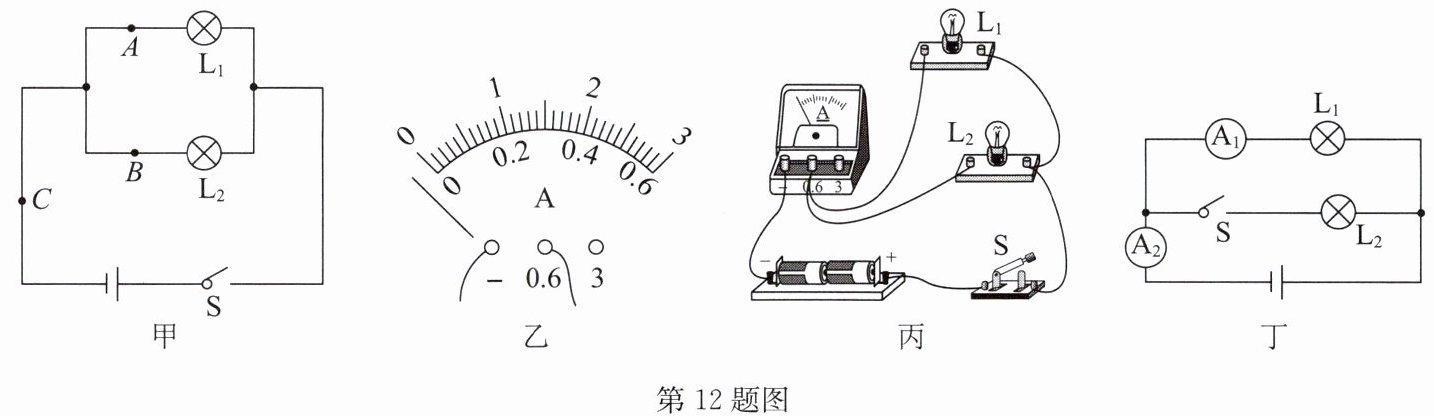

12. 实验室，同学们在探究“并联电路中电流的特点”。
(1)第1组的同学按图甲连接好电路后，闭合开关发现两盏灯都亮，由于导线较凌乱，不能判断两盏灯是串联还是并联，以下操作及现象能判断出电路连接方式的是
A. 拧下一个灯泡，另一个也不亮
B. 拆掉一根导线，两个都不亮
C. 断开开关，两个都不亮
D. 观察发现两个灯的亮度不同
(2)某同学在测量电流时，发现电流表的指针如图乙所示，原因是
(3)图丙是他们对照图甲连接的实物电路图，此时电流表测的是
(4)实验结束后，第2组的同学又利用实验器材连接了如图丁所示的电路，当开关S由断开到闭合时，电流表$\mathrm{A}_1$的示数
(1)第1组的同学按图甲连接好电路后，闭合开关发现两盏灯都亮，由于导线较凌乱，不能判断两盏灯是串联还是并联，以下操作及现象能判断出电路连接方式的是
A
。A. 拧下一个灯泡，另一个也不亮
B. 拆掉一根导线，两个都不亮
C. 断开开关，两个都不亮
D. 观察发现两个灯的亮度不同
(2)某同学在测量电流时，发现电流表的指针如图乙所示，原因是
电流表的正、负接线柱接反了
。(3)图丙是他们对照图甲连接的实物电路图，此时电流表测的是
C
（填“A”“B”或“C”）处的电流。小明说只需要改动一根导线就可以测量通过$\mathrm{L}_2$的电流，请在改动的导线上画“×”，并用笔画线代替导线完成正确的电路。(4)实验结束后，第2组的同学又利用实验器材连接了如图丁所示的电路，当开关S由断开到闭合时，电流表$\mathrm{A}_1$的示数
不变
，电流表$\mathrm{A}_2$的示数变大
。（均填“变大”“变小”或“不变”）答案
12. (1)A (2)电流表的正、负接线柱接反了
(3)C 如答图所示
(4)不变 变大
解析
【分析】
本题围绕“并联电路中电流的特点”展开，需依次解决电路连接方式判断、电流表使用错误分析、电流表测量对象判断及电路改动、开关通断对电流表示数的影响四个问题。解题思路：①根据串并联电路用电器的相互影响判断连接方式；②依据电流表使用规则（电流正进负出）分析指针偏转异常原因；③结合实物图与电路图对应关系确定电流表测量位置，再通过改动导线实现目标测量；④分析开关通断时电路结构变化，结合并联电路电流规律判断电流表示数变化。
【解析】
(1) 串联电路中各用电器互相影响，并联电路中各用电器互不影响。
选项A：拧下一个灯泡，另一个也不亮，说明两灯互相影响，为串联，符合要求；
选项B：拆掉干路导线，无论串联还是并联电路，所有用电器都不亮，无法判断；
选项C：断开开关，无论串联还是并联电路，所有用电器都不亮，无法判断；
选项D：灯的亮度由实际功率决定，亮度不同仅说明功率不同，与连接方式无关，无法判断。故选A。
(2) 电流表使用时需让电流从正接线柱流入、负接线柱流出，图乙中指针反向偏转，原因是电流表的正、负接线柱接反了。
(3) 图丙实物电路对应图甲，电流表接在干路，测量的是干路电流，对应甲图的C处电流。要测量通过$\mathrm{L}_2$的电流，需将电流表与$\mathrm{L}_2$串联，改动方法：在连接$\mathrm{L}_1$与电流表的导线上画“×”，将该导线改接到$\mathrm{L}_2$的支路（具体改动如参考答案的图所示）。
(4) 图丁中，开关S断开时，电路为$\mathrm{L}_1$的简单电路，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测$\mathrm{L}_1$的电流；开关S闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$仍测$\mathrm{L}_1$的电流（并联电路各支路独立工作，$\mathrm{L}_1$电流不变），故$\mathrm{A}_1$示数不变；电流表$\mathrm{A}_2$测干路电流，等于$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和，因此$\mathrm{A}_2$示数变大。
【答案】
(1)A (2)电流表的正、负接线柱接反了 (3)C![]()
(4)不变 变大
【知识点】
并联电路电流特点；电流表的使用；串并联电路的判断
【点评】
本题是探究并联电路电流特点的基础实验题，涵盖串并联电路判断、电流表使用、并联电路电流规律等核心知识点，注重对实验操作和电路分析能力的考查，难度适中。
【难度系数】
0.6
本题围绕“并联电路中电流的特点”展开，需依次解决电路连接方式判断、电流表使用错误分析、电流表测量对象判断及电路改动、开关通断对电流表示数的影响四个问题。解题思路：①根据串并联电路用电器的相互影响判断连接方式；②依据电流表使用规则（电流正进负出）分析指针偏转异常原因；③结合实物图与电路图对应关系确定电流表测量位置，再通过改动导线实现目标测量；④分析开关通断时电路结构变化，结合并联电路电流规律判断电流表示数变化。
【解析】
(1) 串联电路中各用电器互相影响，并联电路中各用电器互不影响。
选项A：拧下一个灯泡，另一个也不亮，说明两灯互相影响，为串联，符合要求；
选项B：拆掉干路导线，无论串联还是并联电路，所有用电器都不亮，无法判断；
选项C：断开开关，无论串联还是并联电路，所有用电器都不亮，无法判断；
选项D：灯的亮度由实际功率决定，亮度不同仅说明功率不同，与连接方式无关，无法判断。故选A。
(2) 电流表使用时需让电流从正接线柱流入、负接线柱流出，图乙中指针反向偏转，原因是电流表的正、负接线柱接反了。
(3) 图丙实物电路对应图甲，电流表接在干路，测量的是干路电流，对应甲图的C处电流。要测量通过$\mathrm{L}_2$的电流，需将电流表与$\mathrm{L}_2$串联，改动方法：在连接$\mathrm{L}_1$与电流表的导线上画“×”，将该导线改接到$\mathrm{L}_2$的支路（具体改动如参考答案的图所示）。
(4) 图丁中，开关S断开时，电路为$\mathrm{L}_1$的简单电路，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测$\mathrm{L}_1$的电流；开关S闭合后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$仍测$\mathrm{L}_1$的电流（并联电路各支路独立工作，$\mathrm{L}_1$电流不变），故$\mathrm{A}_1$示数不变；电流表$\mathrm{A}_2$测干路电流，等于$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和，因此$\mathrm{A}_2$示数变大。
【答案】
(1)A (2)电流表的正、负接线柱接反了 (3)C
【知识点】
并联电路电流特点；电流表的使用；串并联电路的判断
【点评】
本题是探究并联电路电流特点的基础实验题，涵盖串并联电路判断、电流表使用、并联电路电流规律等核心知识点，注重对实验操作和电路分析能力的考查，难度适中。
【难度系数】
0.6

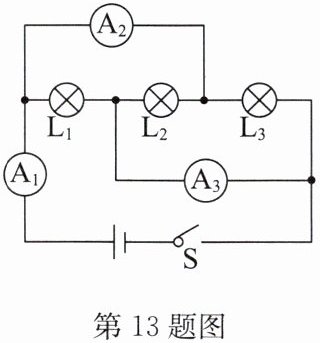

13. 如图所示，当开关S闭合时，电流表$\mathrm{A}_1$的示数是4A，电流表$\mathrm{A}_2$的示数是1.5A，电流表$\mathrm{A}_3$的示数是3.5A，则通过灯$\mathrm{L}_1$的电流是
2.5
A，通过灯$\mathrm{L}_2$的电流是1
A。答案
13. 2.5 1
解析
【分析】
要解决此题，需先明确电路为并联连接，再判断各电流表测量的电流对象：电流表$\mathrm{A}_1$测干路总电流（即通过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的电流之和），$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的电流之和，$\mathrm{A}_3$测$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和。根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值即可求出对应支路的电流。
【解析】
设通过灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的电流分别为$I_1$、$I_2$、$I_3$。
根据并联电路电流规律：
1. 干路电流（$\mathrm{A}_1$示数）：$I_1 + I_2 + I_3 = 4\mathrm{A}$；
2. $\mathrm{A}_2$的示数：$I_2 + I_3 = 1.5\mathrm{A}$；
3. $\mathrm{A}_3$的示数：$I_1 + I_2 = 3.5\mathrm{A}$。
计算通过$\mathrm{L}_1$的电流：$I_1 = (I_1 + I_2 + I_3) - (I_2 + I_3) = 4\mathrm{A} - 1.5\mathrm{A} = 2.5\mathrm{A}$；
计算通过$\mathrm{L}_2$的电流：$I_2 = (I_1 + I_2) - I_1 = 3.5\mathrm{A} - 2.5\mathrm{A} = 1\mathrm{A}$。
【答案】
2.5；1
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路的电流规律，核心是正确分析各电流表测量的支路电流，利用干路与支路电流的关系计算，属于基础电路计算题，需掌握电流表的测量对象判断方法。
【难度系数】
0.5
要解决此题，需先明确电路为并联连接，再判断各电流表测量的电流对象：电流表$\mathrm{A}_1$测干路总电流（即通过$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的电流之和），$\mathrm{A}_2$测$\mathrm{L}_2$和$\mathrm{L}_3$的电流之和，$\mathrm{A}_3$测$\mathrm{L}_1$和$\mathrm{L}_2$的电流之和。根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值即可求出对应支路的电流。
【解析】
设通过灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的电流分别为$I_1$、$I_2$、$I_3$。
根据并联电路电流规律：
1. 干路电流（$\mathrm{A}_1$示数）：$I_1 + I_2 + I_3 = 4\mathrm{A}$；
2. $\mathrm{A}_2$的示数：$I_2 + I_3 = 1.5\mathrm{A}$；
3. $\mathrm{A}_3$的示数：$I_1 + I_2 = 3.5\mathrm{A}$。
计算通过$\mathrm{L}_1$的电流：$I_1 = (I_1 + I_2 + I_3) - (I_2 + I_3) = 4\mathrm{A} - 1.5\mathrm{A} = 2.5\mathrm{A}$；
计算通过$\mathrm{L}_2$的电流：$I_2 = (I_1 + I_2) - I_1 = 3.5\mathrm{A} - 2.5\mathrm{A} = 1\mathrm{A}$。
【答案】
2.5；1
【知识点】
并联电路电流规律；电流表的使用
【点评】
本题考查并联电路的电流规律，核心是正确分析各电流表测量的支路电流，利用干路与支路电流的关系计算，属于基础电路计算题，需掌握电流表的测量对象判断方法。
【难度系数】
0.5
