1. 将$R_1=8\ \Omega$和$R_2=4\ \Omega$的电阻串联后接于24 V的电源上，则：电路总电阻是
12 Ω
，电路总电流是2
A，$R_1$两端的电压是16
V，$R_2$两端的电压是8
V。答案
1. 12 Ω 2 16 8
2. 有两个电阻$R_1$和$R_2$串联在电路中，它们的阻值之比是$5:3$；则通过它们的电流之比是________，它们两端的电压之比是________。
答案
2. 1:1 5:3
3. 灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联后接在电源两端，电源电压为$6\ \mathrm{V}$，$\mathrm{L}_1$的电阻为$12\ \Omega$，通过$\mathrm{L}_2$的电流为$0.3\ \mathrm{A}$，则$\mathrm{L}_2$的阻值为
20
$\Omega$，通过干路的电流为0.8
$\mathrm{A}$。答案
3. 20 0.8
4. 如图17-4-1所示，电源保持6 V的电压不变，开关S闭合后，电流表的示数是0.2 A电压表的示数为2 V，则电阻$R_1$的阻值是
20
Ω；将滑动变阻器$R_2$的滑片由a向b移动的过程中，电流表的示数将变小
，电压表的示数将变大
。（后两空均选填“变大”“变小”或“不变”）答案
4. 20 变小 变大
5. 在如图17-4-2所示的电路中，$R_1=2\ \Omega$，现将$R_1$换成$4\ \Omega$的电阻$R_2$，为保持电压表的示数不变，滑动变阻器滑片P应该（
）
A.向a端滑动
B.向b端滑动
C.保持原位不动
D.不可能使电压表示数不变
）A.向a端滑动
B.向b端滑动
C.保持原位不动
D.不可能使电压表示数不变
答案
B
6. 教室里装有多盏电灯，如果再多开一盏灯则教室内电路的 （
A.总电阻增大
B.总电压增大
C.总电流增大
D.总电压、总电流都不变
C
）A.总电阻增大
B.总电压增大
C.总电流增大
D.总电压、总电流都不变
答案
6. C
7. 如图17-4-3所示，电源电压为6 V，闭合开关S后，发现两灯均不亮。这时若用电压表测a、b两点间的电压示数为0，测b、c两点间的电压，示数为6 V，则表明电路发生的故障是
图17-4-3
L₂断路
。若换用电流表并联在电路中排查故障，则电流表并在bc
（选填“ab”或“bc”）两点间时，小灯泡会亮起一盏。图17-4-3
答案
7. L₂断路 bc

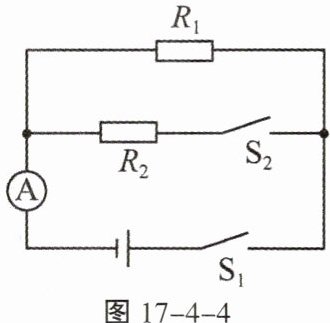

8. 如图17-4-4所示的电路中，$R_1$、$R_2$为定值电阻，$R_1=10\ \Omega$。只闭合开关$S_1$时，电流表的示数为0.4 A；当$S_1$、$S_2$均闭合时，电流表的示数为0.6 A。求：
图17-4-4
(1)电源电压。
(2)定值电阻$R_2$的阻值。
图17-4-4
(1)电源电压。
(2)定值电阻$R_2$的阻值。
答案
(1) 4V (2) 20Ω
