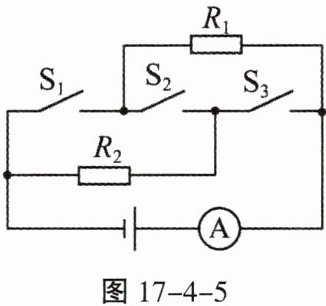

9. 在如图17-4-5所示的电路中，电源电压$U$为6 V且保持不变，定值电阻$R_1$等于6 Ω，定值电阻$R_2$等于4 Ω。求：
(1)只闭合$S_1$时，电流表的示数；
(2)只闭合$S_2$时，定值电阻$R_1$两端的电压；
(3)先闭合$S_3$，再闭合$S_1$，求闭合$S_1$前后两次电流表示数的比值。

9. (1) 1A (2) 3.6 V (3) 3:5

10. 图17-4-6甲表示一种自动测定油箱内油面高度的油量表(实际上是测量范围为0～0.6 A的电流表改装而成)，滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片，从油量表指针所指的刻度，就可以知道油箱内油面的高度，电源电压为24 V，$R_0$为定值电阻。

(1)$R_0$的作用是，当油箱油面下降时，油量表的示数将变。
(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时滑动变阻器的触头到达$R$的最下端)，求$R_0$的阻值。
(3)当油箱中的汽油用完时(此时滑动变阻器的触头到达$R$的最上端)，电路中的电流为多少？
(4)改装设计：用电压表代替电流表做油量表，图17-4-6乙已画出部分电路，请在乙图中完成电路的设计。要求：当油箱中的油用完时，油量表(电压表)的示数为零。

10. (1) 保护电路 变小
(2) $R_0=\frac{U}{I}=\frac{24\ \mathrm{V}}{0.6\ \mathrm{A}}=40\ \Omega$
(3) 解:$I=\frac{U}{R_0+R}=\frac{24\ \mathrm{V}}{60\Omega+40\Omega}=0.24\ \mathrm{A}$
(4)
