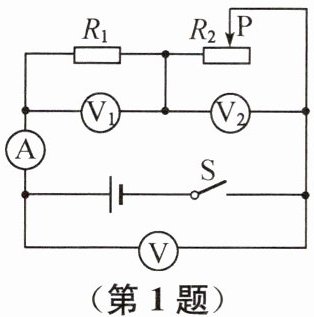

1. 在如图所示的电路中，电源电压保持不变.闭合开关 S，当滑动变阻器的滑片 P 向左移动时，电流表的示数将 ______，电压表 V 的示数将 ______，电压表 V₂ 的示数将 ______，电压表 V 与电压表 V₁ 示数的差值跟电压表 V₂ 示数的比值 ______.（以上均选填“变小”“不变”或“变大”）

变大
; 不变
; 变小
; 不变

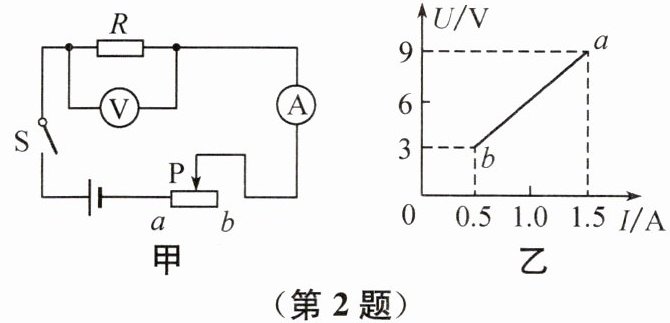

2. 在如图甲所示的电路中，电源电压不变.闭合开关后，滑片 P 由 b 端滑到 a 端，电压表示数 U 与电流表示数 I 的关系图像如图乙所示.则电源电压是 ______ V，滑动变阻器的最大阻值是 ______ Ω.

9
; 12

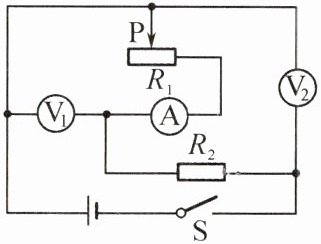

3. (2023·江西)如图所示,电源电压恒定不变,闭合开关 S,将滑动变阻器 $ R_1 $ 的滑片 P 向右移动,下列说法正确的是
( )
A. A 的示数变大, $ \mathrm{V}_1 $ 的示数不变
B. A 的示数变大, $ \mathrm{V}_2 $ 的示数变大
C. $ \mathrm{V}_1 $ 的示数与 $ \mathrm{V}_2 $ 的示数之和不变
D. $ \mathrm{V}_2 $ 的示数与 A 的示数之比变小

D

4. 如图所示,电源电压不变,当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时,电流表的示数为$0.4\ \mathrm{A}$;当$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时,电流表的示数为$1.6\ \mathrm{A}$,则电阻$R_1$与$R_2$的阻值之比为 （ ）
A. $1:2$
B. $2:1$
C. $1:3$
D. $3:1$

C

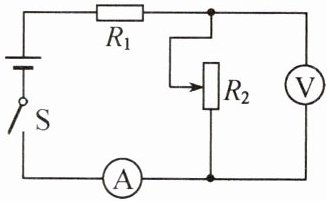

5. 如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为1～2 A，电压表的示数变化范围为6～9 V.求定值电阻$R_1$的阻值及电源电压.

解：由题可知，定值电阻$R_1$与滑动变阻器$R_2$串联，电压表测量滑动变阻器两端的电压，电流表测电路中的电流。当滑动变阻器接入电路的电阻变大时，总电阻变大，电路中的电流变小，根据串联电路的分压原理可知，电压表的示数变大，则当$I = 1A$时，$U_2 = 9V，$电源电压$U = U_2+IR_1 = 9V + 1A\times R_1$ ①；当$I' = 2A$时，$U_2' = 6V，$电源电压$U = U_2'+I'R_1 = 6V + 2A\times R_1$ ②，电源电压不变，联立①②，解得$R_1 = 3\Omega，$$U = 12V。$
