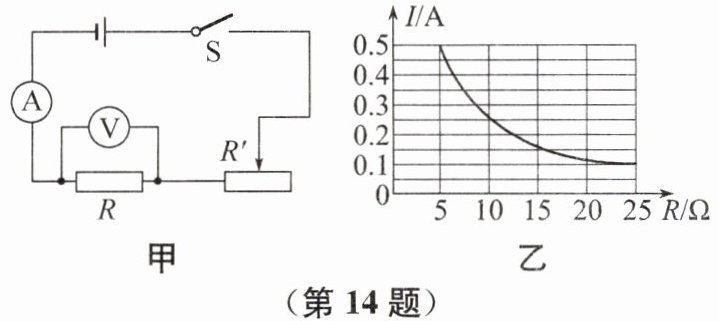

14. 如图甲所示是小伟探究导体中电流与电阻的关系的实验电路图,图乙是他根据实验数据描绘出的I-R图像.由图像可知,当电压一定时,电流与电阻成________(选填“正比”或“反比”).他每次控制电阻两端的电压为________V不变.若电源电压为4.5 V,实验中R的阻值分别为$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$,那么滑动变阻器$R'$的最大阻值至少为________$\Omega$.


(第14题)

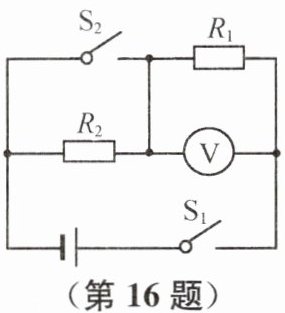

(第16题)

反比
; 2.5
; 20

15. 一个滑动变阻器标有“50 Ω 1 A”的字样，把它和10 Ω的定值电阻串联起来接入电源电压为3 V的电路中，则电路的总电阻的变化范围是 （ ）
A. 0～10 Ω
B. 0～50 Ω
C. 0～60 Ω
D. 10～60 Ω

D

16. 如图所示的电路中，电源电压保持不变，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，电压表示数为$U_{1}$.接着只断开开关$\mathrm{S}_{2}$，此时电压表示数为$U_{2}$，若$U_{1}: U_{2}=5: 3$，则电阻$R_{1}$和$R_{2}$的阻值之比是 （ ）
A. $1: 2$
B. $2: 3$
C. $3: 2$
D. $5: 3$

C

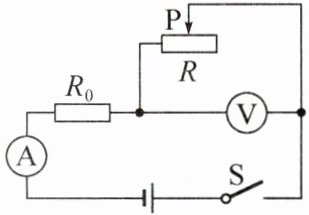

17. 如图所示,电源电压保持不变,$R_0$为定值电阻.闭合开关,当滑动变阻器的滑片在某两点间移动时,电流表的示数变化范围为$0.4～1.2\ \mathrm{A}$,电压表的示数变化范围为$2～6\ \mathrm{V}$.则定值电阻$R_0$的阻值及电源电压分别为
（）
A. $5\ \Omega$、$8\ \mathrm{V}$
B. $5\ \Omega$、$10\ \mathrm{V}$
C. $10\ \Omega$、$10\ \mathrm{V}$
D. $10\ \Omega$、$8\ \mathrm{V}$

A

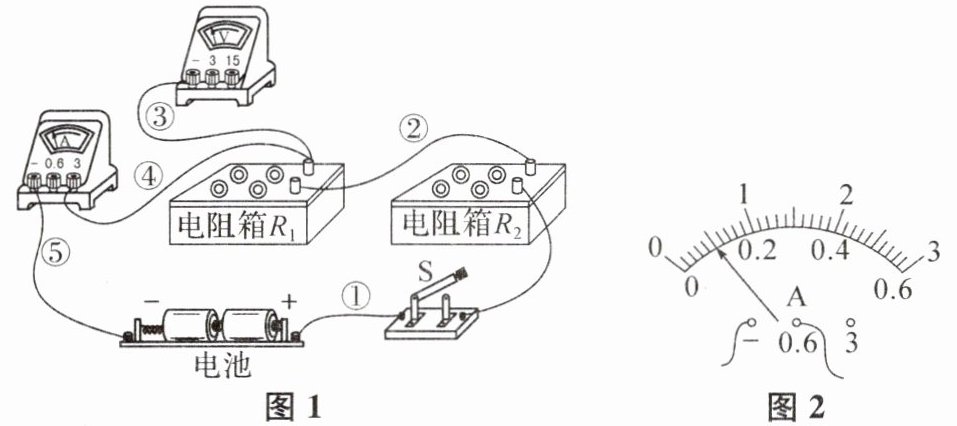

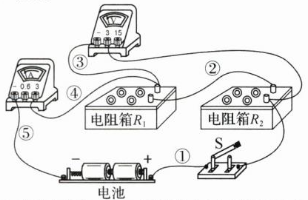

18. 小明和小华合作探究串联电路的总电阻与各分电阻的关系，他们设计了如图1所示的电路，电源电压恒定，电压表测量电阻箱$R_1$、$R_2$两端的总电压。

(1)请用笔画线代替导线将电压表接入电路，要求开关断开时两个电表均无示数.
(2)连接电路时开关必须________，电阻箱的阻值调至最________（选填“大”或“小”）.
(3)接好电路后，小明闭合开关，发现电流表示数为零，电压表有示数. 经检查发现是某根导线出现了断路故障，该导线是________（选填导线编号）.
(4)纠正错误后，小华将电阻箱$R_1$、$R_2$的阻值分别调成$12\ \Omega$和$18\ \Omega$，小明闭合开关后发现电流表示数如图2所示，则此时电路中的电流为________A.
(5)小华发现电压表刻度模糊不能读数，于是想到用等效替代法来继续探究，她断开开关，将$R_1$的阻值调为零，接下来她的操作应该是 （ ）
A. 闭合开关，调节$R_2$的阻值，使电流表示数不变
B. 闭合开关，调节$R_2$的阻值，使电压表示数不变
C. 闭合开关，调节$R_2$的阻值，使其大小为$30\ \Omega$

; 断开
; 大
; ②
; 0.1
; A
